Автоцистерны и автотопливозаправщики ТАНКОЙЛ, 99146-26

Назначение

Автоцистерны и автотопливозаправщики ТАНКОЙЛ (далее по тексту - АЦ и АТЗ) предназначены для измерений объема, транспортирования и кратковременного хранения нефтепродуктов.

Описание

Принцип действия АЦ и АТЗ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродуктов производится при помощи насоса или самотеком.

Конструктивно АЦ и АТЗ состоят из сварной цистерны, имеющей в поперечном сечении круглую, овальную или чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее по тексту - ТМ). В зависимости от заказа АЦ и АТЗ может иметь от 1 до 7 секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка. В верхней части цистерны может быть расположен расширительный короб (с установленным указателем уровня налива из металлического уголка), предназначенный для температурного расширения объема нефтепродуктов. Расширительный короб оснащен дыхательным клапаном для регулирования давления газового пространства в цистерне.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и в зависимости от заказа может включать в себя:

- горловину с указателем уровня

- дыхательный клапан на каждый отсек;

- крышки горловин;

- шаровые краны;

- напорно-всасывающие рукава;

- патрубок для отвода паров нефтепродуктов с огнепреградителем;

- насос для слива/налива.

На боковых сторонах и сзади АЦ и АТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки для обозначения транспортного средства, перевозящего опасный груз.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер № 59916-15).

АЦ и АТЗ выпускаются в следующих модификациях: ТАНКОЙЛ-2.0, ТАНКОЙЛ-2.5, ТАНКОЙЛ-3.0, ТАНКОЙЛ-3.5, ТАНКОЙЛ-4.0, ТАНКОЙЛ-4.5, ТАНКОЙЛ-5.0, ТАНКОЙЛ-5.5, ТАНКОЙЛ-6.0, ТАНКОЙЛ-6.5, ТАНКОЙЛ-7.0, ТАНКОЙЛ-7.5, ТАНКОЙЛ-8.0, ТАНКОЙЛ-8.5, ТАНКОЙЛ-9.0, ТАНКОЙЛ-9.5, ТАНКОЙЛ-10.0, ТАНКОЙЛ-10.5, ТАНКОЙЛ-11.0,

ТАНКОЙЛ-11.5,

ТАНКОЙЛ-14.0,

ТАНКОЙЛ-16.5,

ТАНКОЙЛ-19.0, и техническими

ТАНКОЙЛ-12.0,

ТАНКОЙЛ-14.5,

ТАНКОЙЛ-17.0,

ТАНКОЙЛ-19.5,

ТАНКОЙЛ-12.5, ТАНКОЙЛ-13.0,

ТАНКОЙЛ-15.0, ТАНКОЙЛ-15.5,

ТАНКОЙЛ-17.5, ТАНКОЙЛ-18.0,

ТАНКОЙЛ-20.0 которые отличаются

ТАНКОЙЛ-13.5,

ТАНКОЙЛ-16.0,

ТАНКОЙЛ-18.5, метрологическими

характеристиками, материалом изготовления цистерны, формой цистерны.

Цистерна может выполняться из следующих материалов: А - из сплава алюминия, С1 - из

низколегированной стали, С2 - из нержавеющей стали.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт автоцистерн, а также ударным или лазерным методом на металлическую табличку, закрепленную на шасси, с правой или левой стороны по ходу движения.

______Пример условного обозначения:

Х1 | Х2 I Х3 | Х4~

где:

Х2 - Сечение

Х3 - Объем

Х4 - Номер изделия

0001-9999 Последовательный индивидуальный номер

Общий вид АЦ и АТЗ и маркировочной таблички с указанием места нанесения заводского номера, места нанесения знака утверждения типа приведены на рисунках 1-4. Цистерна окрашивается в зависимости от заказа и может отличаться от приведенного на рисунках 1-3.

Схема пломбирования от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5-6. Пломбирование АЦ/АТЗ осуществляется с помощью заклепки, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка, на которую давлением ударного клейма (плашки) наносится знак поверки в виде оттиска поверительного клейма.

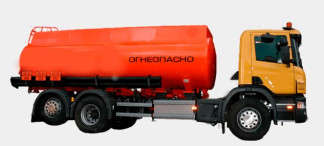

Рисунок 1 - Общий вид АЦ/АТЗ круглого сечения

Место нанесения заводского номера и знака утверждения типа

Рисунок 2 - Общий вид АЦ/АТЗ овального сечения

Место нанесения заводского номера и знака утверждения типа

Рисунок 3 - Общий вид АЦ/АТЗ чемоданного сечения

Рисунок 4 - Общий вид маркировочной таблички

Рисунок 5 - Схема пломбирования от несанкционированного изменения положения указателя уровня налива и обозначение места нанесения знака поверки

Рисунок 6 - Схема пломбирования от несанкционированного доступа во время транспортирования

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 1-9.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку ударным или лазерным методом.

Комплектность

Таблица 10 - Комплектность средства измерений

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Автоцистерны и автотопливозаправщики ТАНКОЙЛ» разделе 2 «ОПИСАНИЕ И РАБОТА».

Нормативные документы

Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости»;

ТУ 292023-003-98644568-2025 «Автоцистерны и автотопливозаправщики ТАНКОЙЛ.

Технические условия».
