| Номер в госреестре | 99140-26 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | ИПП51 |
| Изготовитель | Shandong Ainuo Intelligent Instrument Co Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 10.08.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока ИПП51 (далее - ИП) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Принцип действия ИП основан на выпрямлении напряжения сети, подаваемого через трансформатор и схему контроля и управления на мостовой 2-х полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока/напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора. Выходные параметры при установке и питании нагрузки одновременно отображаются на дисплее.
Конструктивно ИП представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе. На передней панели расположены универсальные клавиши, цифровые кнопки ввода значений параметров, регулятор функций (энкодеры), клавиши управления выходами и выходные гнезда.
ИП выпускаются в 8 модификациях ИПП5135-50, ИПП5135-100, ИПП5160-25, ИПП5160-50, ИПП51120-12, ИПП51120-25, ИПП51300-5, ИПП51300-10, отличающихся метрологическими и основными техническими характеристиками.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода, наклеиваемую на заднюю панель ИП. Место нанесения заводского номера может отличаться от указанного и ограничивается корпусом ИП.
Общий вид ИП с указанием места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского. Нанесение знака поверки на ИП не предусмотрено. Пломбирование мест настройки (регулировки) ИП не предусмотрено.
Место нанесения заводского номера

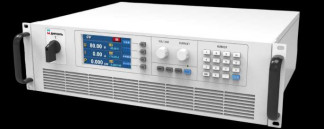

Рисунок 1 - Общий вид ИП с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) ИП является встроенным метрологически значимым ПО.
Конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики ИП нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО ИП приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения постоянного тока, В, для модификаций: - ИПП5135-50, ИПП5135-100 - ИПП5160-25, ИПП5160-50 - ИПП51120-12, ИПП51120-25 - ИПП51300-5, ИПП51300-10 | от 0 до 35 от 0 до 60 от 0 до 120 от 0 до 300 |
| Пределы допускаемой приведенной (к верхнему диапазона пределу воспроизведений) погрешности напряжения постоянного тока, % | ±0,2 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон воспроизведений силы постоянного тока, А, для модификаций: - ИПП51300-5 - ИПП51300-10 - ИПП51120-12 - ИПП5160-25, ИПП51120-25 - ИПП5135-50, ИПП5160-50 - ИПП5135-100 | от 0 до 5 А от 0 до 10 А от 0 до 12,5 от 0 до 25 от 0 до 50 от 0 до 100 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона воспроизведений) погрешности силы постоянного тока, % | ±0,35 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Уровень пульсации выходного напряжения постоянного тока, мВ, не более, для модификаций: - ИПП5135-50, ИПП5135-100 - ИПП5160-25, ИПП5160-50 - ИПП51120-12, ИПП51120-25 - ИПП51300-5, ИПП51300-10 | 30 60 80 100 |
| Максимальное значение выходной электрической мощности, Вт: - для модификаций ИПП5135-50, ИПП5160-25, ИПП51120-12, ИПП51300-5 - для модификаций ИПП5135-100, ИПП5160-50, ИПП51120-25, ИПП51300-10 | 1500 3000 |
| Параметры электрического питания в виде напряжения переменного тока при номинальной частоте 50 Гц, В | 220±22 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 0 до +40 80 |
| Габаритные размеры (высотахдлинахширина), мм, не более: | 133x444x350 |
| Масса, кг, не более | 14 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на ИП не предусмотрено.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник питания постоянного тока | ИПП511) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Сетевой кабель | - | 1 шт. |
| 1) - модификация определяется в соответствии с заказом. | ||
приведены в разделе 4.5 «Настройка значений выходного напряжения и выходного тока» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»;
«Источники питания постоянного тока ИПП51. Стандарт предприятия.», Shandong Ainuo Intelligent Instrument Co Ltd., Китай.
