| Номер в госреестре | 99143-26 |
| Наименование СИ | Реометры Брукфильда |
| Обозначение типа СИ | PVS-230 |
| Изготовитель | «BROOKFIELD ENGINEERING LABORATORIES, INC.» |
| Год регистрации | 2026 |
| Срок свидетельства | 10.08.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры Брукфильда PVS-230 (далее - реометры) предназначены для измерений температуры и динамической вязкости жидкостей.
Принцип действия реометров основан на измерении напряжения сдвига исследуемого образца по закручиванию торсионной пружины под действием на шпиндель крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость помещается в кольцевой зазор между шпинделем и ротором, вращающимся с заданной частотой. Тормозной момент на шпинделе, возникающий от вязкости исследуемой жидкости, передается на торсионную пружину, по углу закручивания которой, в соответствии с напряжением сдвига, исходя из показаний которого определяется вязкость исследуемой жидкости.
Конструктивно реометры представляют собой модульные настольные приборы, состоящие из измерительного модуля, который включает в себя торсионную пружину, ротор и шпиндель B5, датчики температуры и давления, манометр, расположенные на штативе, и силового модуля, состоящего из соединительных кабелей и процессоров обработки сигналов, поступающих от измерительного модуля.
Корпус реометров изготавливают из металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр реометров имеет серийный номер, который имеет цифровой формат и нанесен:
- типографским способом на табличку на задней панели реометров;
- методом лазерной гравировки на хомут штатива измерительного модуля реометра.
Нанесение знака поверки на средство измерений не предусмотрено.
О бщий вид реометров представлен на рисунке 1. Место нанесения серийного номера на реометры представлено на рисунке 2.
Пломбирование реометров не предусмотрено. Конструкция реометров обеспечивает ограничение доступа к частям реометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

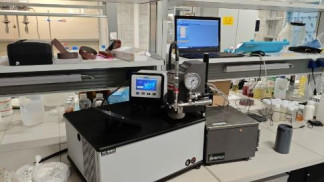

Рисунок 1 - Общий вид реометров Брукфильда PVS-230
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на реометры Брукфильда PVS-230
Реометры оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО реометров от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО реометров приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Rheovision 2012 |
| Номер версии ПО (идентификационный номер ПО) | V3.X.X1) |
| Цифровой идентификатор ПО | _ |
| 1) «X» не относятся к метрологически значимой части ПО и могут принимать численные значения от 0 до 9999, строчные или прописные буквенные символы от A до Z, математические и пунктуационные знаки | |
Влияние ПО на метрологические характеристики реометров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений динамической вязкости, мПа^с | от 150 до 100 000 |
| Пределы допускаемой приведенной к нормирующему значению погрешности измерений динамической вязкости1), % | ±3 |
| Диапазон измерений температуры, °С | от +5 до +180 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| 1) Нормирующее значение рассчитывают по формуле К • 0тах ui = , Vi где vi -i-ая частота вращения ротора, об/мин; 0тах - максимальное значение напряжения сдвига, мН/м2; К - коэффициент преобразования реометра, мПа^(об/мин)/(мН/м2). |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний динамической вязкости, мПа^с: - для шпинделя B1 - для шпинделя B2 - для шпинделя B5 - для шпинделя TA5 | от 2 до 5-106 от 20 до 3,6-107 от 5,0 до 1-107 от 0,5 до 1-106 |
| Диапазон частоты вращения ротора, об/мин | от 0,5 до 1000 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 220 до 240 |
| - частота переменного тока, Гц | 50/60 |
| - потребляемая мощность, В^А, не более | 65 |
| Габаритные размеры, мм, не более: - высота | 650 |
| - ширина | 305 |
| - длина | 305 |
| Масса, кг, не более | 18 |
| Условия эксплуатации: - температура окружающей среды, °C | от +15 до +25 |
| - относительная влажность воздуха, % | от 20 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр Брукфильда | PVS-230 | 1 шт. |
| Программное обеспечение | ПО | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Руководство по эксплуатации | М12-581 | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 3 «Эксплуатация» документа «Реометр Брукфильда PVS-230. Руководство по эксплуатации».
Применение реометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта № 2622 от 05.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Приказ Росстандарта № 147 от 29.01.2026 г. «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
«Реометры Брукфильда PVS-230. Стандарт предприятия».
