| Номер в госреестре | 99141-26 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SFOCX-400 |
| Изготовитель | Guoyi (Beijing) Analytical Instrument Co., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 10.08.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы SFOCX-400 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли кислорода в дымовых и других технологических газах.
Принцип действия газоанализаторов основан на электрохимическом определении кислорода. В качестве первичного преобразователя в газоанализаторах используются датчики кислорода из оксида циркония, принцип действия которых основан на уравнении Нернста.
Газоанализаторы представляют собой стационарные автоматические приборы, состоящие из двух блоков:
- система пробоотбора с датчиком кислорода;
- контроллер с дисплеем.
Блоки выполнены в обогреваемых взрывозащищенных корпусах.
Принцип работы газоанализатора заключается в следующем: проба отбирается из потока в первичный контур воздушным эжектором и после анализа возвращается в технологический поток, результаты анализа отображаются на дисплее, расположенном на контроллере.
Газоанализаторы оснащены интерфейсом RS-485, аналоговыми выходами от 4 до 20 мА и поддерживают протокол Modbus.
О бщий вид газоанализаторов представлен на рисунке 1.
Серийный номер газоанализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой печати на идентификационные таблички, приклеиваемые на каждый блок газоанализатора. Внешний вид таблички представлен на рисунке 2.
Нанесение знака поверки на газоанализатор не предусмотрено.
Пломбирование газоанализатора не предусмотрено. Конструкция газоанализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Система пробоотбора с датчиком кислорода
Контроллер с дисплеем

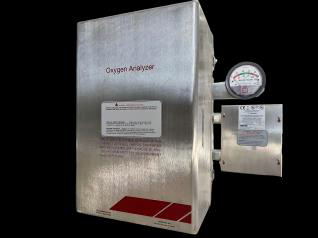

Рисунок 1 - Общий вид газоанализаторов SFOCX-400
Рисунок 2 - Идентификационная табличка с указанием места нанесения серийного номера
Программное обеспечение (далее - ПО) состоит из встроенного метрологически значимого ПО, которое обеспечивает обработку, преобразование и вывод измерительной информации на дисплей.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса электронного блока на электронной плате.
Идентификационные данные встроенного ПО приведены в таблице 1
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.34 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений1) объемной доли кислорода, % | от 0 до 100 включ. |
| Пределы допускаемой погрешности измерений объемной доли кислорода: - абсолютной в поддиапазоне от 0 до 3 % включ., % - относительной в поддиапазоне св. 3 до 100 % включ., % | ±0,3 ±5,0 |
| Время установления выходного сигнала (To,9), с, не более | 13 |
| 1) Фактический диапазон измерений указывается в руководстве по эксплуатации и паспорте газоанализатора и не превышает указанных в таблице значений | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более - при пуске газоанализатора - при эксплуатации газоанализатора | 1950 740 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 330х475х220 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -20 до +40 от 10 до 90 от 84 до 106 |
| Маркировка взрывозащиты по ГОСТ 31610.0-2019 | 2Ex pzc IIC T3 Gc X |
| Степень защиты от внешних влияющих воздействий по ГОСТ 142542015 | IP56 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 219000 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Газоанализатор SFOCX-400 | - | 1 |
| Монтажные принадлежности | - | по заказу |
| Руководство по эксплуатации и паспорт | РЭ.ПС.001 | 1 |
приведены в главе 4 «Эксплуатация, пользовательский интерфейс» документа РЭ.ПС.001 «Газоанализаторы SFOCX-400. Руководство по эксплуатации и паспорт».
Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD, Китай «Газоанализаторы SFOCX-400»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
