| Номер в госреестре | 98622-26 |
| Наименование СИ | Пластины плоские стеклянные |
| Обозначение типа СИ | U-Optics |
| Изготовитель | Производственная площадка: Suzhou Yuchuan Optical Instrument Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 01.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пластины плоские стеклянные U-Optics (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.
В случае применения пластины в качестве эталона 1-го или 3-го разряда, она может использоваться для поверки и калибровки интерферометров для измерений параметров отклонений от плоскостности оптических поверхностей и аттестации их в качестве эталонов в соответствии с Государственной поверочной схемой для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189.
Принцип измерений основан на анализе интерференции, возникающий при наложении рабочей поверхностью пластин на поверяемую поверхность концевых мер длины, калибров, измерительных приборов и инструментов.
Пластины изготавливают из оптического стекла в форме прямых цилиндров с плоскими непараллельными торцевыми поверхностями, одна из которых является рабочей. Рабочая поверхность обозначена стрелкой на боковой поверхности пластины.
Пластины изготавливают семи типоразмеров, отличающихся между собой номинальным значением диаметра (таблица 1): ПИ-30, ПИ-60, ПИ-100, ПИ-150, ПИ-200, ПИ-250, ПИ-300.
Заводской номер в виде буквенно-цифрового или цифрового обозначения наносится на боковую цилиндрическую поверхность пластины в виде наклейки типографским методом (рисунок 2).

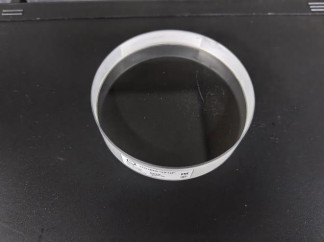

Рисунок 1 - Общий вид пластин
Рисунок 2 - Общий вид наклейки
| Таблица 1 - | Метрологические характеристики пластин | ||
| Типоразмер | Номинальное значение диаметра, мм | Максимальное допустимое отклонение от плоскостности пластин, мкм | Пределы допускаемой абсолютной погрешности измерений отклонения от плоскостности, мкм |
| ПИ-30 | 30,0 | 0,04 | ±0,01 |
| ПИ-60 | 60,0 | 0,04 | |
| ПИ-100 | 100,0 | 0,04 | |
| ПИ-150 | 150,0 | 0,06 | |
| ПИ-200 | 200,0 | 0,08 | |
| ПИ-250 | 250,0 | 0,08 | |
| ПИ-300 | 300,0 | 0,08* | |
* - нормируется на диаметре 280 мм, соосно номинальному диаметру
Таблица 2 -Технические характеристики пластин
| Типоразмер | Номинальное значение диаметра, мм | Допускаемое отклонение от номинального значения диаметра пластины, мм | Номинальное значение толщины пластины, мм | Допускаемое отклонение от номинального значения толщины пластины, мм | Масса, кг, не более |
| ПИ-30 | 30,0 | ±0,1 | 20,0 | ±0,1 | 0,08 |
| ПИ-60 | 60,0 | ±0,1 | 20,0 | ±0,1 | 0,29 |
| ПИ-100 | 100,0 | ±0,1 | 25,0 | ±0,1 | 0,99 |
| ПИ-150 | 150,0 | ±0,2 | 30,0 | ±0,2 | 2,66 |
| ПИ-200 | 200,0 | ±0,2 | 35,0 | ±0,2 | 5,52 |
| ПИ-250 | 250,0 | ±0,2 | 35,0 | ±0,2 | 8,63 |
| ПИ-300 | 300,0 | ±0,5 | 45,0 | ±0,5 | 15,96 |
Таблица 3 - Условия эксплуатации пластин
| Наименование характеристики | Значение |
| Температура окружающей среды, °С Относительная влажность воздуха, не более, % | от +17 до +23 80 |
наносится на титульный лист паспорта пластины и маркировочную наклейку типографским методом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пластина плоская стеклянная | U-Optics | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Порядок работы» паспорта «Пластины плоские стеклянные U-Optics».
Государственная поверочная схема для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3189 от 15.12.2022
ТУ 46.69.19-014-47957633-2025 «Пластины плоские стеклянные U-Optics. Технические условия»
