| Номер в госреестре | 99005-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZK-1.2D |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 21.07.2031 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZK-1.2D (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Корпус трансформаторов выполнен из пластика, полиуретановая смола обеспечивает электрическую изоляцию обмотки от климатических и механических воздействий. В качестве первичной обмотки выступает изолированный кабель или шина, пропущенная сквозь окно трансформатора. Выводы вторичной обмотки расположены на лицевой стороне трансформатора. Трансформаторы не подлежат заземлению. Крепление осуществляется с помощью болтов.
На боковой стороне корпуса трансформаторы имеют табличку технических данных.
Трансформаторы выпускаются в трех модификациях: LMZK-1.2D-85/135, LMZK-1.2D-130/90, LMZK-1.2D-225A/9O, которые отличаются габаритными размерами и первичными токами.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных методом типографской печати.

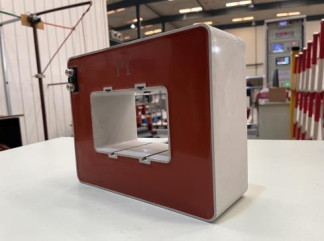

Общий вид трансформаторов и место нанесения заводского номера приведены на рисунке 1.
Место нанесения таблички технических данных с заводским номером и
знаком утверждения типа
модификация LMZK-1.2D-85/135
модификация LMZK-1.2D-225A/9O
модификация LMZK-1.2D-130/90
Рисунок 1 - Общий вид трансформаторов, место нанесения таблички технических данных с заводским номером и знаком утверждения типа
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| модификация LMZK-1.2D-85/135 | модификация LMZK-1.2D-130/90 | модификация LMZK-1.2D-225A/90 | |
| Наибольшее рабочее напряжение, кВ | 1,2 | ||
| Номинальный первичный ток 11ном, А | 1000 | 1500;2500 | 3000 |
| Номинальный вторичный ток 12ном, А | 1 | ||
| Номинальная частота, Гц | 50 | ||
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 10 | ||
| Класс точности по ГОСТ Р МЭК 61869-2-2015 | 5Р | ||
| Номинальная предельная кратность вторичных обмоток для защиты (ALF) | 20 | ||
| Таблица 2 - Технические ха | рактеристики | ||
| Наименование характеристики | Значение | ||
| модификация LMZK-1.2D-85/135 | модификация LMZK-1.2D-130/90 | модификация LMZK-1.2D-225A/90 | |
| Масса, кг, не более | 8,2 | 8,1 | 9,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 200х130х160 | 250x90x200 | 300x90x210 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при температуре +40 оС, %, не более | от - 40 до +80 95 | ||
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 129600 |
| Средний срок службы, лет, не менее | 25 |
наносится на табличку технических данных любым технологическим методом и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки трансформаторов приведен в таблице 4.
аблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LMZK-1.2D | 1 |
| Крепеж | - | 1 |
| Паспорт | - | 1 |
приведены в разделе «Отчет по испытаниям» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока LMZK-1.2D. Стандарт предприятия.
