| Номер в госреестре | 99006-26 |
| Наименование СИ | Хроматограф жидкостный высокоэффективный |
| Обозначение типа СИ | Альфахром |
| Изготовитель | Закрытое акционерное общество Институт хроматографии «ЭкоНова» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматограф жидкостный высокоэффективный Альфахром (далее - хроматограф) предназначен для измерений содержания компонентов в биологических пробах, фармацевтических препаратах, при контроле безопасности пищевых продуктов, в алкогольных и безалкогольных напитках, сельхозпродукции, мониторинге окружающей среды и других областях деятельности.
Принцип действия хроматографа основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии с последующим детектированием с помощью спектрофотометрического УФ-детектора.
Хроматограф состоит из устройств, смонтированных на общем основании и закрытых кожухами: спектрофотометрического УФ-детектора (с проточной кюветой), двух шприцевых насосов с краном и датчиком давления, автоматического устройства ввода пробы, электронного блока управления и измерения, хроматографической колонки и термостата колонки. В качестве отдельного блока поставлен ноутбук и комплект программного обеспечения.
Диапазон длин волн спектрофотометрического УФ-детектора составляет
от 190 до 360 нм.
Внешний вид хроматографа приведен на рисунке 1.
Блок управления обеспечивает измерение электрических сигналов оптической плотности от спектрофотометрического УФ-детектора, управление всеми механическими узлами хроматографа, включая спектрофотометрический УФ-детектор, а также их автоматическое тестирование; выполнение серии анализов по командам управления от персонального компьютера и передачу в него всех полученных результатов, сообщений о режимах работы и статусах механических узлов хроматографа.
Блок управления обеспечивает выполнение всех функций, включая сервисные и тестовые по командам от управляющего компьютера. Хроматограф имеет маркировочную табличку с заводским номером. К средству измерений данного типа относится хроматограф жидкостный высокоэффективный Альфахром, заводской № 004.
Маркировочная табличка расположена на задней стенке корпуса хроматографа над выключателем питания. Заводской номер имеет цифровой формат, нанесен типографским способом. Общий вид маркировочной таблички представлен на рисунке 2.

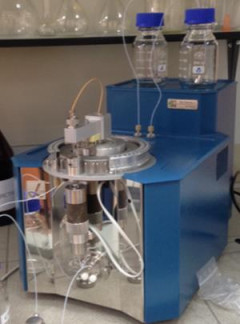

Рисунок 1 - Внешний вид хроматографа
Рисунок 2 - Маркировочная табличка
Пломбирование хроматографа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
В хроматографе используется автономное программное обеспечение (далее - ПО) АльфаХром, Мультихром, АльфаСпектр и МетроС.
Управляющая программа АльфаХром обеспечивает:
- выполнение всех функций по подготовке хроматографа к работе;
- проверку правильности функционирования узлов хроматографа;
- управление всеми функциями и режимами хроматографа при выполнении анализов;
- сбор и хранение получаемой информации.
Программа обработки хроматографической информации МультиХром обеспечивает:
- выявление хроматографических пиков, автоматическую разметку пиков с настройкой алгоритма отбора пиков;
- расчет параметров хроматографических пиков с выбором расчетных формул;
- градуировку хроматографа методом внешнего или внутреннего стандарта;
- идентификацию и определение концентрации компонентов разделяемых смесей;
- формирование отчетов, вывод отчетов на экран, на принтер и запись отчета в виде файла.
Программа обработки хроматографической информации АльфаСпектр обеспечивает:
- выявление хроматографических пиков, автоматическую разметку пиков с настройкой алгоритма отбора пиков;
- расчет параметров хроматографических пиков с выбором расчетных формул;
- градуировку хроматографа методом внешнего или внутреннего стандарта;
- идентификацию и определение концентрации компонентов разделяемых смесей;
- формирование отчетов, вывод отчетов на экран, на принтер и запись отчета в виде файла.
Программа метрологических расчетов МетроС обеспечивает:
- расчет среднего квадратического отклонения (СКО) по площадям хроматографических пиков и по временам их удерживания;
- определение флуктуаций нулевого сигнала (шума) детектора хроматографа;
- определение дрейфа нулевого сигнала детектора;
- формирование и печать отчетов.
И дентификационные данные программного обеспечения представлены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | МультиХром | АльфаХром | АльфаСпектр | МетроС |
| Номер версии (идентификационный номер) ПО | 2.4 | 1.2 | 1.2 | не применяется |
| Цифровой идентификатор ПО | 31D004D47BE 63772493D1D A38543B820 | 829C4D858B 1B0FA9E3B F5276A48CE | 54154874FD54 BD542CA442F DADEDD5D8 | B0AE8E6ACC EAA2D22B429 6F78FEEC032 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 | MD5 | MD5 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала детектора с имитатором кюветы при времени измерения 0,3 с, е.о.п., не более | Г10-4 |
| Дрейф нулевого сигнала детектора с имитатором кюветы, е.о.п./ч, не более | 540-5 |
| Относительное среднее квадратическое отклонение выходного сигнала хроматографа, %, не более | |
| по времени удерживания | 1,0 |
| по площади пиков | 1,0 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Относительное изменение выходного сигнала хроматографа за 4 часа непрерывной работы, %, не более | |
| по времени удерживания | ±3 |
| по площади пика | ±3 |
| Предел детектирования по антрацену, г/см3, не более | 2-10’9 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность от сети, ВА, не более | 200 |
| Частота переменного тока, Гц | 50/60 |
| Напряжение питания, В | от 197 до 242 |
| Габаритные размеры, мм, не более: - высота | 315 |
| - ширина | 275 |
| - длина | 480 |
| Масса, кг, не более | 22 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность при температуре 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 12000 |
| Срок службы, лет | 15 |
наносится на маркировочную табличку и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный высокоэффективный Альфахром | - | 1 шт. |
| Спектрофотометрический УФ-детектор, в т.ч. кювета детектора, объем 1,2 мкл | - | 1 шт. |
| Насос градиентный автоматический | - | - |
| Дозатор автоматический | 1 шт. | |
| Пробирки одноразовые с пробками (1000 шт./упак.) | 1 шт. | |
| Термостат колонки | 1 шт. | |
| Тестовая колонка 02х75 мм (Prontosil, 120-5 С18 5 мкм) | 1 шт. | |
| Рабочая колонка 02х75 мм (Prontosil, 120-5 С18 5 мкм) | 1 шт. | |
| Комплект запасных частей и принадлежностей (ЗИП), в т.ч. комплект кабелей | 1 шт. |
Продолжение таблицы 5
| Наименование | Обозначение | Количество |
| Комплект программного обеспечения (управляющая, обрабатывающая и сервисная программы), на русском языке | 1 шт. | |
| Сосуды для элюентов стеклянные, 250 мл | 2 шт. | |
| Управляющий персональный компьютер | 1 шт. | |
| Источник бесперебойного питания (ИБП) | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в Руководстве по эксплуатации, главе 8 «Подготовка хроматографа к работе» и главе 9 «Управление хроматографом - запуск серии анализов».
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 28.12.2024 № 3158 Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах.
