| Номер в госреестре | 99009-26 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | DFK |
| Изготовитель | «Electrotecnica Arteche Hermanos, S.A.» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К средствам измерений данного типа относятся трансформаторы напряжения емкостные модификации DFK-245 зав. № 0817246/5, 0817246/6, 0817246/7, 12003211/1, 12003211/2, 12003211/3, 12003211/4, 12003211/5, 12003211/6 и модификации DFK-525 зав. № 0511335/10, 0511335/11, 0511335/15, 0802135/1, 0802135/2, 0802135/3, 0802139/2, 0802139/7, 0802139/8, 0802139/11, 0802139/12, 0802139/13, 0805647/11, 0805647/13, 0805647/14, 11020079/1, 11020079/2, 11020079/3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

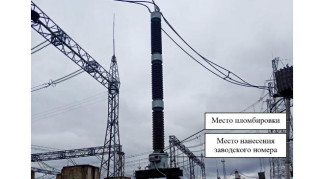

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
| Таблица 1.1 - Метрологические характеристики трансф | юрматоров напряжения DFK-245 | ||
| Наименование характеристики | Значение для заводских номеров | ||
| 0817246/5, 0817246/6, 0817246/7 | 12003211/1, 12003211/2, 12003211/3, 12003211/4, 12003211/5, 12003211/6 | ||
| Номинальное напряжение первичной обмотки и1ном, кВ | 220/\3 | 220/\3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/\3 | 100/\3 | |
| Номинальная частота Гном, Гц | 50 | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 | |
| Номинальная мощность основной вторичной обмотки, 1ГА | 100 | 30 | |
| Таблица 1.2 - Метрологические характеристики трансф | юрматоров напряжения DFK-525 | ||
| Наименование характеристики | Значение для заводских номеров | ||
| 0511335/10, 0511335/11, 0511335/15 | 0802135/1, 0802135/2, 0802135/3 | 11020079/1, 11020079/2, 11020079/3 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 500/\3 | 500/\3 | 500/\3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/\3 | 100/\3 | 100/\3 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 20 | 50 | 10; 50 |
| Таблица 1.3 - Метрологические характеристики трансе | юрматоров напряжения DFK-525 | |
| Наименование характеристики | Значение для заводских номеров | |
| 0802139/2, 0802139/7, 0802139/8, 0802139/11, 0802139/12, 0802139/13 | 0805647/11, 0805647/13, 0805647/14 | |
| Номинальное напряжение первичной обмотки ^ном, кВ | 500/\3 | 500/\3 |
| Номинальное напряжение вторичной обмотки U^ch, В | 100/^3 | 100/\3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 30; 50 | 50;200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | DFK-245; DFK-525 | 1 шт. |
| Паспорт | DFK-245; DFK-525 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
