| Номер в госреестре | 99000-26 |
| Наименование СИ | Теплосчетчики ультразвуковые |
| Обозначение типа СИ | БАЗА СТ-12У-01 |
| Изготовитель | Общество с ограниченной ответственностью «Инновации и проектные решения» |
| Год регистрации | 2026 |
| Срок свидетельства | 21.07.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ультразвуковые БАЗА СТ-12У-01 (далее - теплосчетчики) предназначены для измерений объемного расхода, объема теплоносителя в прямом или обратном трубопроводе, температуры теплоносителя в прямом и обратном трубопроводах, разности температур теплоносителя, тепловой мощности, количества тепловой энергии, в закрытых системах теплоснабжения, а также измерений текущего времени.
Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:
- вычислителя тепловой энергии;
- преобразователя (датчика) ультразвукового объемного расхода;
- двух термопреобразователей сопротивления платиновых (Pt1000).
Принцип действия теплосчетчиков основан на прямых измерениях параметров теплоносителя (объемный расход в подающем или обратном трубопроводе и температура, в подающем и обратном трубопроводе) и косвенных измерениях (вычисление, в соответствии заложенными алгоритмами) объема теплоносителя, разности температур теплоносителя в прямом и обратном трубопроводах, тепловой мощности и количества тепловой энергии.
Вычислитель осуществляет индикацию и архивирование следующих параметров:
- количества тепловой энергии, Гкал;
- текущей тепловой мощности, кВт;
- текущего объемного расхода теплоносителя в подающем или обратном трубопроводах, м3/ч;
- объема теплоносителя в подающем или обратном трубопроводах, м3;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущей даты;
- текущего времени;
- время работы, ч;
- заводской номер.
Теплосчетчики выпускаются в двух моделях: модель 1 и модель 2, которые отличаются форм-фактором корпуса вычислителя и цифровыми интерфейсами связи (модель 1: M-Bus или RS-485; модель 2: LoRaWAN), данные модели имеют различные исполнения в зависимости от диаметра условного прохода и диапазона измерений.
Общий вид теплосчетчиков модели 1 представлен на рисунке 1.
Общий вид теплосчетчиков модели 2 представлен на рисунке 2.
Место пломбировки вычислителя

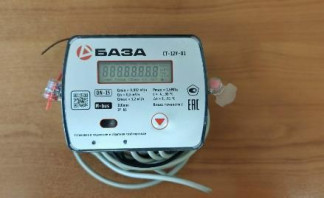

Рисунок 1 - Общий вид теплосчетчика модели 1
Легкоразрушаемая пломба.
Рисунок 2 - Общий вид теплосчетчика модели 2
Модель 1 выпускается в следующих исполнениях:
— БАЗА СТ-12У-01 M-Bus Ду15-0,6
— БАЗА СТ-12У-01 M-Bus Ду15-1,5
— БАЗА СТ-12У-01 M-Bus Ду20-2,5
— БАЗА СТ-12У-01 RS-485 Ду15-0,6
— БАЗА СТ-12У-01 RS-485 Ду15-1,5
— БАЗА СТ-12У-01 RS-485 Ду20-2,5
Модель 2 выпускается в следующих исполнениях:
— БАЗА СТ-12У-01 LoRaWAN Ду15-0,6
— БАЗА СТ-12У-01 LoRaWAN Ду15-1,5
— БАЗА СТ-12У-01 LoRaWAN Ду20-2,5
В энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика. Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Заводской номер теплосчетчика, состоящий из восьми арабских цифр, наносится на боковую панель вычислителя в виде наклейки, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также сохраняемость в период эксплуатации, место нанесения в соответствии с рисунками 1 и 2. Также заводской номер отображается по запросу на дисплее вычислителя.
Для предотвращения несанкционированного доступа пломбируется корпус вычислителя. Для чего у модели 1 конструкцией предусмотрены два ушка. Одно пломбируется изготовителем или сертифицированным сервис-центром, в котором проводился ремонт (в том числе замена батареи), а второе — пломбой с оттиском поверительного клейма при поверке. В модели 2 для этих целей используется легкоразрушаемая пломба в виде наклейки, наносимая на стык корпуса. Также организацией, устанавливающей теплосчетчик для коммерческого учета, пломбируются места установки датчиков температуры в трубопроводы. Пример пломбировки от несанкционированного доступа вычислителя представлен на рисунке 1 и рисунке 2.
Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию, без нарушения целостности пломб.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее (индикаторном устройстве) вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | RS-485 | M-BUS | LoRaWAN |
| Номер версии (идентификационный номер) ПО | C.x.AA* | C.x.AC* | C.x.AC* |
| Цифровой идентификатор ПО | - | ||
| * Номер версии метрологически незначимой части ПО обозначен символами «х» и может принимать значения: от 0 до 9 | |||
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Модель | 1 | 2 | ||||
| Типоразмер (номинальный диаметр (Ду)), мм | 15 | 15 | 20 | 15 | 15 | 20 |
| Номинальный расход Gn, м3/ч | 0,6 | 1,5 | 2,5 | 0,6 | 1,5 | 2,5 |
| Максимальный расход Gmax, м3/ч | 1,2 | 3,0 | 5,0 | 1,2 | 3,0 | 5,0 |
| Минимальный расход Gmin, м3/ч | 0,012 | 0,03 | 0,05 | 0,012 | 0,03 | 0,05 |
| Пределы допускаемой относительной погрешности измерений расхода и объема, % | ±(2+0,02^Gmax /G), | |||||
| Диапазон измерений температуры теплоносителя (t), °С | от +4 до +95 | |||||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,004-t), где t - измеряемая температура, °С | |||||
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах (At), °С | от +3 до +91 | |||||
| Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, % | ±(0,5 +3-Atmn/At), где Atmin - минимальное значение разности температур, 3 °С; At - измеряемая разность температур, °С | |||||
| Пределы допускаемой относительной погрешности вычислителя, % | ±(0,5 + Atmin/At) | |||||
| Пределы допускаемой относительной погрешности измерений тепловой энергии, % | ±(3+4^Atmin/At+0,02^Gmax /G) | |||||
Продолжение таблицы 2_________________________________________________________
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 |
| Примечание - Приведены обозначения в соответствии с Правилами коммерческого учета тепловой энергии, теплоносителя, утвержденными постановлением Правительства Российской Федерации от 18.11.2013 № 1034, при этом «Gmax» соответствует «Ов», «Gmin» соответствует «Он», «Atmin» соответствует «ДО» обозначение по ГОСТ Р 51649-2014, а метрологические характеристики теплосчетчиков соответствуют классу 2 по ГОСТ Р 51649-2014. В соответствии с требованиями п. 6.19.1 Постановления Правительства РФ от 16 ноября 2020 г. №1847 пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии для теплосчетчиков класса 2 по ГОСТ Р 51649-2014 должны быть не более ±7,5 %, соответствие обеспечивается условиями измерений тепловой энергии (разностью температур и объемным расходом теплоносителя). | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: | |
| - диапазон температуры окружающего воздуха, °С | от +5 до +55 |
| - диапазон атмосферного давление, кПа | от 84 до 106,7 |
| - относительная влажность воздуха при +35 °С, % | от 20 до 95 |
| Максимальное рабочее давление, МПа | 1,6 |
| Модель | 2 |
| Номинальный диаметр (Ду), мм | 15 20 15 20 |
| Габаритные размеры вычислителя: | |
| - длина, мм, не более | 105 105 125 125 |
| - ширина, мм, не более | 95 95 105 105 |
| - высота, мм, не более | 50 50 90 90 |
| Габаритные размеры проточной части: | |
| - длина, мм | 120 130 120 130 |
| - внутренний диаметр, мм, более | 18 23 18 23 |
| Масса, кг, не более | 0,7 1,0 0,7 1,0 |
| Варианты установки | прямой или обратный |
| M-Bus | |
| Интерфейсы связи | M-BUS LoRaWAN RS-485 |
| Напряжение питания от литиевой батареи, В | 3,6±0,1 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 104000 |
наносится на корпус вычислителя теплосчетчика любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам и сохраняемость на время эксплуатации, а также на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик ультразвуковой | БАЗА СТ-12У-01* | 1 шт. |
| Руководство по эксплуатации | 26.51.52-001-55113796 РЭ | 1 экз. |
| Паспорт | 26.51.52-001-55113796 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| * Исполнение теплосчетчика определяется договором на поставку. | ||
приведены в разделе 1.3 документа 26.51.52-001-55113796 РЭ «Теплосчетчики ультразвуковые БАЗА СТ-12У-01. Руководство по эксплуатации».
Постановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.19.1);
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034;
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр.;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К (ГЭТ 35-2026) и Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ТУ 26.6-52-001-78602160-2025 «Теплосчетчики ультразвуковые БАЗА СТ-12У-01. Технические условия».
