| Номер в госреестре | 98621-26 |
| Наименование СИ | Хроматографы газовые специализированные |
| Обозначение типа СИ | МАГ КС 50.360-000-02 |
| Изготовитель | Общество с ограниченной ответственностью Научно-техническая фирма «БАКС» |
| Год регистрации | 2026 |
| Срок свидетельства | 01.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые специализированные МАГ КС 50.360-000-02 (далее -хроматографы) предназначены для измерений массовой концентрации серосодержащих компонентов: сероводорода, тиолов (меркаптанов) с числом углеродных атомов С1 - С4 и карбонилсульфида в природном газе в соответствии с ГОСТ 34723-2021«Газ природный. Определение серосодержащих компонентов методом газовой хроматографии» с последующим расчётом содержания общей и меркаптановой серы.
Принцип действия хроматографов основан на разделении серосодержащих компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой колонки и подвижной фазой - газом-носителем с последующим детектированием.
Хроматограф состоит из следующих блоков:
- блок аналитический в составе:
детектор по теплопроводности (ДТП);
электро-химический детектор (ЭХД)
система хроматографических колонок;
устройство ввода пробы: кран-дозатор газовых проб
- блок газового питания;
- блок электроники;
- блок питания;
- блок управления;
- клеммная колодка для подключения внешних электрических цепей;
- обогреваемые газовые вводы (опционально);
- сенсорный ЖК дисплей и панель светодиодов (опционально).
К хроматографам газовым специализированным МАГ КС 50.360-000-02 относятся хроматографы МАГ модели КС 50.360-000-02, которые выпускаются в двух исполнениях:
Исполнение 1 - взрывозащищенное (промышленное);
Исполнение 2 - невзрывозащищенное (лабораторное).
Хроматографы во взрывозащищенном (промышленном) исполнении представляют собой моноблочную конструкцию в корпусе из алюминиевого сплава.
Хроматографы в невзрывозащищенном (лабораторном) исполнении представляют собой моноблочную конструкцию в стальном корпусе.
Каждый экземпляр хроматографа имеет серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесенного ударным методом на табличку (шильдик), изготавливаемую фотохимическим методом печати на металле, обеспечивающим прочтение и сохранность информации в процессе эксплуатации. Пример записи серийного номера хроматографа: № 111111. Номер исполнения хроматографа указывается на шильдике под наименованием хроматографа.
Нанесение знака поверки на хроматограф не предусмотрено.
Общий вид, место нанесения серийного номера и знака утверждения типа хроматографов исполнения 1 с сенсорным ЖК дисплеем и панелью светодиодов приведены на рисунке 1.
Общий вид, место нанесения серийного номера и знака утверждения типа хроматографов исполнения 1 без сенсорного ЖК дисплея и панели светодиодов приведены на рисунке 2.
Схема пломбирования хроматографов исполнения 1 от несанкционированного доступа представлена на рисунке 3. Пломбирование хроматографа осуществлено с применением пломбы-наклейки.
Общий вид хроматографов исполнения 2 с сенсорным ЖК дисплеем приведен на рисунке 4.
Общий вид хроматографов исполнения 2 с панелью светодиодов и без сенсорного ЖК дисплея приведен на рисунке 5.
Место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 2 приведено на рисунке 6.
Схема пломбировки хроматографов исполнения 2 от несанкционированного доступа представлена на рисунке 7. Пломбирование хроматографа осуществлено с применением пломбы-наклейки.
Место нанесения знака
утверждения типа
1111111111111 Ilf Хроматограф газовый
• промышленный С (специализированный)
МАГ КС 50.360-000-02
Исполнение 1 -
230 В
Ртах=0,6 МПа
50 Гц
180 Вт
-10°С < Та < +50°С
1Ех db IIB+H2 Т4 Gb X IP66
ЦС «Орган сертификации» №ХХХХХХХХХХХХХ
Серийный^е
Сделано в России
20
ООО НТ» -БАКС' 443022, РФ,
Самара, пр. Кирова, 10, www.bacs.ru
Место нанесения серийного номера

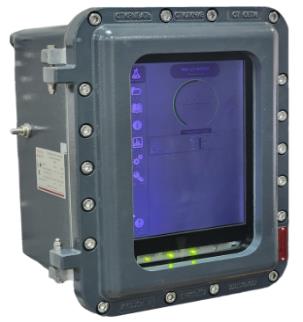

Рисунок 1 - Общий вид, место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 1 с сенсорным ЖК дисплеем и панелью светодиодов
Рисунок 2 - Общий вид, место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 1 без сенсорного ЖК дисплея и панели светодиодов
Рисунок 3 - Место пломбирования от несанкционированного доступа хроматографов исполнения 1
Место пломбирования
Рисунок 4 - Общий вид хроматографов исполнения 2 с сенсорным ЖК дисплеем
Рисунок 5 - Общий вид хроматографов исполнения 2 с панелью светодиодов
Место нанесения знака
утверждения типа
Серийный^№
Сделано в
Место нанесения серийного номера
Рисунок 6 - Место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 2
специализированным МАГ КС 50.360-000-02
230 В 50 Гц 180
Pmax=0,6 МРа
Место пломбирования
Рисунок 7 - Место пломбирования от несанкционированного доступа хроматографов исполнения 2
Встроенное программное обеспечение (далее - ПО) «Анализатор» хроматографов предназначено для сбора, обработки, хранения и представления результатов хроматографических измерений и функционирует в среде встроенного программируемого логического контроллера хроматографа.
Встроенное ПО выполняет следующие функции:
- управление хроматографом;
- настройка программы, обработка данных в реальном времени и управление хроматографом;
- формирование и математическая обработка хроматограмм;
- вычисление результатов градуировки и результатов измерений массовой концентрации серосодержащих компонентов с формированием отчета;
- удаленный контроль, сбор, обработка, хранение и защита результатов измерений;
- проведение диагностических проверок отдельных блоков и узлов прибора и прибора в целом;
- идентификация и регламентация прав доступа.
К метрологически значимой части ПО СИ относятся:
- динамические библиотеки, в которых проводят вычисления;
- конфигурационные блоки настроек методики анализа, в которых описываются порядок и алгоритм вычислений.
Метрологические характеристики хроматографов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
ПО сертифицировано в ФГУП «ВНИИМ им. Д.И. Менделеева» (Сертификат соответствия № ПО ИМ-01-2024 «Анализатор», версия v.02.03, расчетный модуль версии 0x079FA439 от 07 февраля 2024 г.» по ГОСТ 34723-2021).
аблица 1 - Идентификационные данные ПО средства измерений
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Анализатор» v.02.03 |
| Номер версии расчетного модуля определения массовой концентрации серосодержащих соединений в соответствии с ГОСТ 34723-2021 | 0x079FA439 |
| Цифровой идентификатор (алгоритм вычисления CRC32) Расчётная библиотека «AnalizCalc.dll» Расчётная библиотека «GazpromSTO.dll» | 0x1BFEB1EF 0xEB05BE50 |
| Примечание - В качестве версии расчетного модуля используется интегральная контрольная сумма на базе следующих четырёх: 0x50034716 - контрольная сумма массива физико-химических параметров веществ; 0x21B7C8C6 - контрольная сумма настраиваемых диалогов с пользователем; 0x2C329821 - контрольная сумма массива расчетных параметров; 0x168D8953 - контрольная сумма массива функций. | |
Таблица 2 - Метрологические характеристики хроматографов
| Наименование компонента | Диапазон измерений массовой концентрации, С, мг/м3 | Относительная расширенная неопределенность U 0( С )*, %, к =2 |
| Сероводород (H2S) | от 1,0 до 10 включ. | 30 - 1,5-С |
| св. 10 до 50 | 15 |
Окончание таблицы 2
| Наименование компонента | Диапазон измерений массовой концентрации, С, мг/м3 | Относительная расширенная неопределенность U 0( С )*, %, k =2 |
| Метилмеркаптан (CH3SH) | от 1,0 до 50 | 30 - 0,2-С |
| Этилмеркаптан (C2H5SH) | ||
| Пропилмеркаптан (C3H7SH) | ||
| Изопропилмеркаптан (i- C3H7SH) | ||
| Втор-бутилмеркаптан (sec-C4H9SH) | ||
| Трет-бутилмеркаптан (tert -C4H9SH) | ||
| Изобутилмеркаптан (i-C4H9SH) | ||
| Бутилмеркаптан (C4H9SH) | ||
| Карбонилсульфид (COS) |
* Соответствует границам относительной погрешности при доверительной вероятности
Р=0,95
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Количество измерительных каналов | 2 | 2 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | 230±10 % 50+1 | |
| Максимальная потребляемая мощность при выходе на рабочий режим, Вт | 180 | |
| Максимальная потребляемая мощность после выхода на рабочий режим, Вт | 80 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 460 370 600 | 270 600 380 |
| Масса, кг, не более | 58 | 30 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа | от -10 до +50 | от +10 до +40 |
| от 20 до 95 | ||
| от 84 до 106 | ||
| Время непрерывной работы хроматографа без корректировки градуировочной зависимости, ч, не менее | 24 | |
| Маркировка взрывозащиты | 1Ex db IIB+H2 Т4 Gb X | - |
| Взрывонепроницаемая оболочка вида | d | - |
| Степень защиты от воздействий окружающей среды по ГОСТ 14254-2015 | IP66 | - |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 26300 |
наносится на титульный лист руководства по эксплуатации и паспорта методом компьютерной графики и на табличку (шильдик) хроматографа фотохимическим методом печати на металле.
Таблица 5 - Комплектность хроматографов
| Наименование | Обозначение | Количество |
| Хроматограф газовый специализированный | МАГ КС 50.360-000-02 Исполнение | 1 шт. |
| Принадлежности для хроматографа | 1 комплект | |
| Руководство по эксплуатации | КС 50.360-000-02 РЭ | 1 экз. |
| Паспорт | КС 50.360-000-02 ПС | 1 экз. |
| Руководство оператора ПО | «Анализатор» | 1 экз. |
| Дистрибутив ПО на цифровом носителе | 1 экз. | |
| Копия методики поверки | 1 экз. | |
| Копия сертификата соответствия ПО «Анализатор», версия v.02.03, расчетный модуль версии 0x079FA439 | № ПО ИМ-01-2024 | 1 экз. |
приведены в документе КС 50.360-000-02 РЭ «Хроматограф газовый специализированный МАГ КС 50.360-000-02. Руководство по эксплуатации», раздел 1 «Описание и работа».
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ТУ 4215-015-21189467-2011 «Хроматограф газовый промышленный МАГ моделей КС 50.310-000, КС 50.310-000-01, КС 50.360-000, КС 50.360-000-01, КС 50.360-000-02. Технические условия»
