| Номер в госреестре | 98620-26 |
| Наименование СИ | Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов |
| Обозначение типа СИ | СЭШ-10ЭМ |
| Изготовитель | Индивидуальный предприниматель Мелкумян Арман Карленович |
| Год регистрации | 2026 |
| Срок свидетельства | 01.06.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ (далее - установки) предназначены для измерений массовой доли влаги (влажности) в зерне, зернопродуктах и семенах масличных культур.
Принцип работы установки основан на термогравиметрическом (воздушно-тепловом) методе измерений массовой доли влаги, а именно на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.
Установка представляет собой совокупность средств измерений и вспомогательных устройств, функционально объединенных для выполнения измерений.
В состав установки входят: сушильная камера с микропроцессорным терморегулятором для установления режимов поддержания температуры и блоком вентилирования для обеспечения равномерности сушки; размалывающее устройство; весы; бюксы; комплект вспомогательных устройств и принадлежностей.
Сушильная камера представляет собой конструкцию цилиндрической формы с вращающимся столом для размещения бюкс с пробами измеряемого материала. Вращающийся стол разделен перегородками на 5 секций.
На передней панели сушильной камеры установки расположены: пульт управления (терморегулятор с цветным дисплеем и тремя кнопками управления), дверца сушильной камеры и тумблер включения.
Общий вид установок представлен на рисунке 1.
Общий вид шильдика с указанием мест нанесения знака утверждения типа и нанесения заводского номера представлен на рисунке 2.

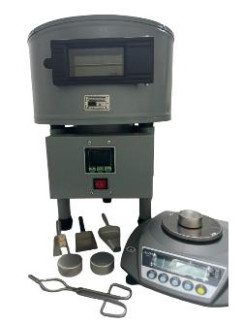

Рисунок 1 - Общий вид установок воздушно-тепловых для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид шильдика с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Пломбирование установок не предусмотрено.
Нанесение знака поверки на установки не предусмотрено.
Заводской номер в цифровом формате и год выпуска указываются набивным способом на шильдике, который размещен на корпусе сушильной камеры установки.
Установки имеют встроенное программное обеспечение (далее - ПО), которое записывается в энергозависимую память установки при выпуске из производства и не может быть изменено в процессе эксплуатации.
Метрологически значимая часть ПО размещается в микросхемах, которые имеют защиту от доступа и изменений. Метрологически значимая часть ПО выполняет функцию контроля и поддержания температуры, отсчета времени высушивания. Обновление метрологически значимой части ПО не предусмотрено.
Метрологически незначимая часть ПО относится к внешнему виду меню настроек и не влияет на метрологические характеристики.
Влияние ПО на метрологические характеристики учтено при их нормировании. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СЭШ-10ЭМ |
| Номер версии (идентификационный номер) ПО | v-1.X* |
| Цифровой идентификатор ПО | - |
| *«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли влаги (влажности), % | от 5 до 45 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли влаги (влажности), %: - в поддиапазоне от 5 % до 25 % включ. - в поддиапазоне св. 25 % до 45 % | ±0,5 ±1,0 |
| Диапазон установления рабочей температуры, °С | от +105 до +150 |
| Пределы допускаемой абсолютной погрешности установления рабочей температуры, °С | ±2,0 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Нестабильность поддержания температуры в рабочей зоне, °С | ±2,0 |
| Габаритные размеры, мм, не более: - высота | 530 |
| - ширина | 360 |
| - длина | 370 |
| Масса, кг, не более | 20,0 |
| Потребляемая мощность, Вт, не более | 1300 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °C | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 16000 |
наносится на титульный лист руководства по эксплуатации в центре листа типографским способом и фотохимическим способом на шильдике, который размещен на корпусе сушильной камеры установки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка воздушно-тепловая для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ в составе: | ||
| Воздушно-тепловая сушильная камера с терморегулятором | - | 1 шт. |
| Устройство для размола продукта (лабораторная мельница типа ЛЗМ)* | - | 1 шт. |
| Весы неавтоматического действия по ГОСТ OIML R 76-1, с пределами допускаемой абсолютной погрешности не более ±0,01 г* | - | 1 шт. |
| Бюксы металлические | - | 10 шт. |
| Бюксы сетчатые* | - | 5 шт. |
| Эксикатор* | - | 1 шт. |
| Комплект сит* | - | 1 шт. |
| Щипцы | - | 1 шт. |
| Охладитель* | - | 1 шт. |
| Руководство по эксплуатации | 28.93-004-0081647719-2025 РЭ | 1 экз. |
| * Поставляются по отдельному заказу | ||
приведены в пункте 2.2 «Использование по назначению» руководства по эксплуатации 28.93-004-0081647719-2025 РЭ «Установка воздушно-тепловая для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 14.04.2026 № 732 «Об утверждении Государственного первичного эталона единиц массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах и Государственной поверочной схемы для средств измерений массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах»
ГОСТ 9404-88 Мука и отруби. Метод определения влажности
ГОСТ 10856-96 Семена масличные. Метод определения влажности
ГОСТ 13586.5-2015 Зерно. Метод определения влажности
ГОСТ 26312.7-88 Крупа. Метод определения влажности
ТУ 28.93-004-0081647719-2025 «Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Технические условия»
