| Номер в госреестре | 98608-26 |
| Наименование СИ | Анализатор цепей векторный |
| Обозначение типа СИ | 3671G |
| Изготовитель | Ceyear Technologies Co., Ltd. |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор цепей векторный 3671G (далее - анализатор) предназначен для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Конструктивно анализатор выполнен в виде настольного моноблочного прибора. Анализатор объединяет в одном корпусе синтезированные источники испытательного и гетеродинного сигналов, аттенюаторы регулировки выходной мощности, коммутаторы (переключатели направления распространения испытательного сигнала), измерительные секции на базе резистивных мостов и (или) направленных ответвителей, измерительные приемники, блок управления с сигнальным процессором и блок питания.
Принцип действия анализатора основан на выделении падающего, прошедшего через исследуемый многополюсник и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам, с помощью высокостабильных супергетеродинных приёмников, цифровой обработке и индикации измеряемых величин.
Анализатор цепей векторный 3671G имеет четыре измерительных порта. Комплектуется опциями: S10, 400.
К данному типу анализатора относится анализатор цепей векторный 3671G с серийным номером QZOA000448.
Общий вид анализатора приведен на рисунке 1.
Места пломбирования от несанкционированного доступа приведены на рисунке 2.
Серийный номер анализатора цепей векторного 3671G состоит из четырех букв латинского алфавита и шести арабских цифр, наносится типографским способом на наклейке на задней панели анализатора в месте, указанном на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

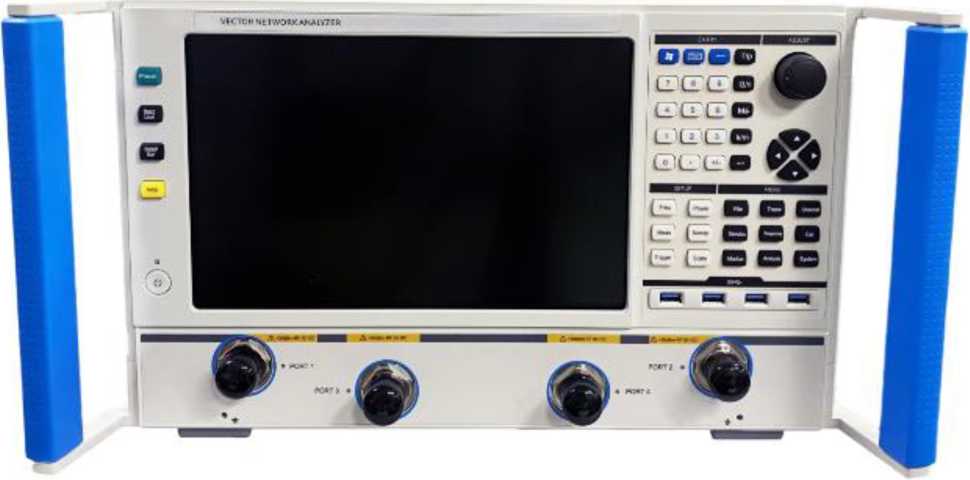

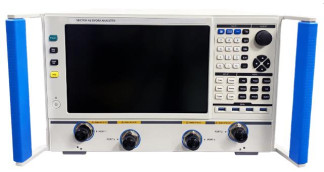

Рисунок 1 - Общий вид средства измерений (передняя панель)

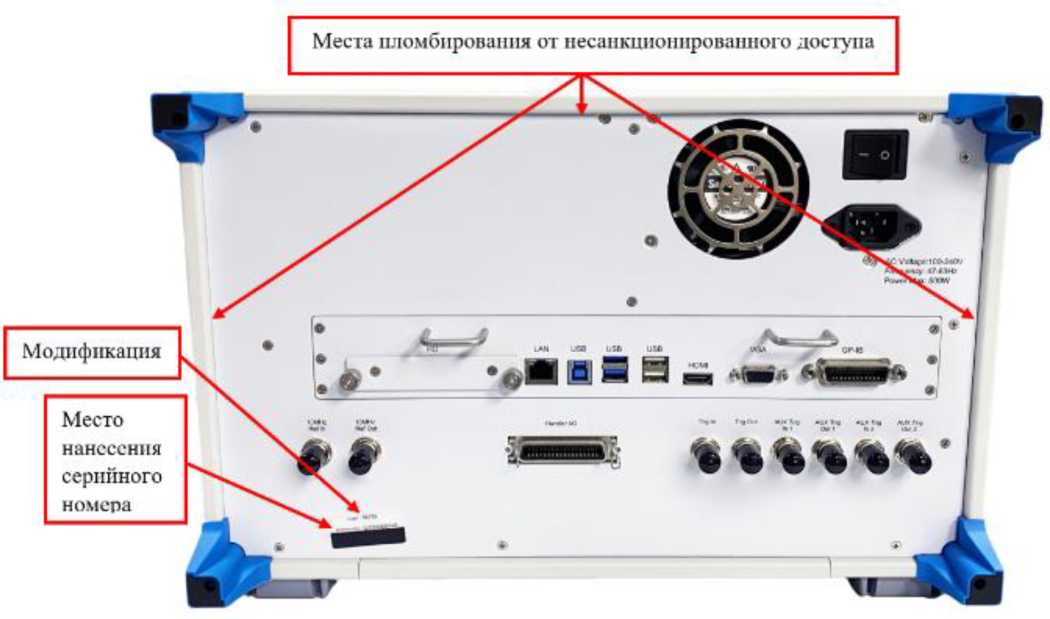

Рисунок 2 - Общий вид средства измерений (задняя панель)
Анализатор имеет встроенное программное обеспечение (далее - ПО).
Встроенное ПО предназначено только для работы с анализатором и не может быть использовано отдельно от его измерительно-вычислительной платформы. ПО выполняет функции выбора режимов работы, управления работой, вывода и отображения информации и результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализатора за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Vector Network Analyzer: 3671 Series |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон рабочих частот, Гц | от 1-107 до 43,5409 |
| Количество измерительных портов | 4 |
| Номинальное значение частоты опорного генератора, Гц | 1-107 |
| Пределы допускаемой относительной погрешности установки частоты опорного генератора | ±Г10-7 |
| Максимальный уровень мощности тестового сигнала на выходе измерительного порта в рабочем диапазоне частот, дБ (1 мВт), не менее: - от 10 до 50 МГц включ. - св. 50 до 250 МГц включ. - св.250 МГц до 1 ГГц включ. - св. 1 до 10 ГГц включ. - св. 10 до 20 ГГц включ. - св. 20 до 35 ГГц включ. - св. 35 до 43,5 ГГц | 12 13 13 13 10 8 3 |
таблицы 2
| 1 | 2 |
| Динамический диапазон при полосе пропускания фильтра ПЧ 10 Гц, дБ, не менее: - от 10 до 50 МГц включ. - св. 50 до 250 МГц включ. - св.250 МГц до 1 ГГц включ. - св. 1 до 10 ГГц включ. - св. 10 до 20 ГГц включ. - св. 20 до 35 ГГц включ. - св. 35 до 43,5 ГГц | 90 98 115 128 122 118 110 |
| Пределы допускаемой абсолютной погрешности измерений модуля и фазы коэффициента отражения КО1)2)4) | см. таблицы 3, 4 |
| Пределы допускаемой абсолютной погрешности измерений модуля и фазы коэффициента передачи КП3)4) | см. таблицы 5, 6 |
| 1) КО - коэффициент отражения. 2) Метрологические характеристики анализатора нормируются для КО от 0,015. 3) КП - коэффициент передачи. 4) Значения пределов допускаемой абсолютной погрешности измерений модуля и фазы КО и КП приведены после выполнения однопортовой калибровки (только для КО) или полной двухпортовой калибровки с использованием калибровочного набора из состава анализатора: 31123А. | |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений модуля КО
| КО | Диапазоне частот, ГГ ц | ||||||
| от 0,01 до 0,05 включ. | св. 0,05 до 2 включ. | св. 2 до 10 включ. | св. 10 до 20 включ. | св. 20 до 26,5 включ. | св. 26,5 до 40 включ. | св. 40 до 43,5 включ. | |
| Д|511|, отн. ед., ± | |||||||
| 0,0 | 0,010 | 0,010 | 0,012 | 0,014 | 0,022 | 0,023 | 0,023 |
| 0,1 | 0,013 | 0,011 | 0,012 | 0,015 | 0,023 | 0,024 | 0,025 |
| 0,2 | 0,015 | 0,011 | 0,014 | 0,016 | 0,023 | 0,026 | 0,025 |
| 0,3 | 0,018 | 0,012 | 0,016 | 0,020 | 0,024 | 0,027 | 0,030 |
| 0,4 | 0,022 | 0,013 | 0,016 | 0,021 | 0,025 | 0,028 | 0,030 |
| 0,6 | 0,030 | 0,017 | 0,022 | 0,030 | 0,032 | 0,035 | 0,040 |
| 0,8 | 0,039 | 0,020 | 0,030 | 0,040 | 0,038 | 0,042 | 0,048 |
| 1,0 | 0,052 | 0,025 | 0,040 | 0,053 | 0,050 | 0,054 | 0,058 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений фазы КО A0ii
| КО | Диапазоне частот, ГГ ц | ||||||
| от 0,01 до 0,05 включ. | св. 0,05 до 2 включ. | св. 2 до 10 включ. | св. 10 до 20 включ. | св. 20 до 26,5 включ. | св. 26,5 до 40 включ. | св. 40 до 43,5 включ. | |
| A0ii, градус, ± | |||||||
| 0,0 | - | - | - | - | - | - | - |
| 0,1 | 8 | 6 | 7 | 8,5 | 13 | 15 | 15 |
| 0,2 | 6 | 6 | 7 | 8,5 | 13 | 15 | 15 |
| 0,3 | 6 | 3 | 6,5 | 8,5 | 13 | 15 | 15 |
| 0,4 | 5 | 3 | 6,5 | 8,5 | 15 | 16 | 16 |
| 0,6 | 4,5 | 3 | 6,5 | 9 | 16 | 16 | 16 |
| 0,8 | 4,5 | 2,5 | 6,5 | 9 | 13 | 17 | 17 |
| 1,0 | 4,5 | 2,5 | 6,5 | 10 | 13 | 17 | 17 |
| Таблица 5 - Г | ределы допускаемой абсолютной погрешности измерений модуля КП A|5ji| | ||||||
| КП | Диапазоне частот, ГГ ц | ||||||
| от 0,01 до 0,05 включ. | св. 0,05 до 2 включ. | св. 2 до 10 включ. | св. 10 до 20 включ. | св. 20 до 26,5 включ. | св. 26,5 до 40 включ. | св. 40 до 43,5 включ. | |
| A|Sji|, дБ, ± | |||||||
| 0 | 0,30 | 0,13 | 0,13 | 0,17 | 0,18 | 0,23 | 0,24 |
| 10 | 0,30 | 0,15 | 0,15 | 0,17 | 0,18 | 0,24 | 0,24 |
| 20 | 0,30 | 0,15 | 0,15 | 0,17 | 0,18 | 0,24 | 0,26 |
| 30 | 0,30 | 0,16 | 0,16 | 0,18 | 0,20 | 0,24 | 0,26 |
| 40 | 0,30 | 0,17 | 0,17 | 0,20 | 0,22 | 0,26 | 0,30 |
| 50 | 0,32 | 0,17 | 0,17 | 0,20 | 0,22 | 0,26 | 0,30 |
| Таблица 6 - Г | ределы допускаемой абсолютной погрешности измерений фазы КП A0ji | ||||||
| КП | Диапазоне частот, ГГц | ||||||
| от 0,01 до 0,05 включ. | св. 0,05 до 2 включ. | св. 2 до 10 включ. | св. 10 до 20 включ. | св. 20 до 26,5 включ. | св. 26,5 до 40 включ. | св. 40 до 43,5 включ. | |
| A0ji, градус, ± | |||||||
| 0 | 6 | 4 | 4 | 4,9 | 4,9 | 6,2 | 6,4 |
| 10 | 6 | 4 | 4 | 4,9 | 4,9 | 6,2 | 6,4 |
| 20 | 6 | 5 | 5 | 4,9 | 4,9 | 6,2 | 6,4 |
| 30 | 6 | 5 | 5 | 5,2 | 5,2 | 8 | 9 |
| 40 | 9 | 5 | 5 | 5,0 | 5,0 | 8 | 9 |
| 50 | 9 | 5 | 5 | 6,2 | 6,2 | 10 | 11 |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +28 от 30 до 80 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | от 210 до 240 50 |
| Тип соединителей измерительных портов | 2,4 мм (вилка) |
| Габаритные размеры, мм, не более: - высота х ширина х длина | 280 х 520 х 540 |
| Масса, кг, не более | 28 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор цепей векторный | 3671G | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Калибровочный набор (тип тракта - 2,4 мм, 50 Ом, диапазон частот от 10 МГц до 50 ГГц) | 31123A | 1 шт. |
| Опция - функция измерений во временной области для измерений во временной области, позволяют определять и анализировать прерывания в устройствах, присоединительных приспособлениях или кабелях. Для полного диапазона | S10 | - |
| Опция - четырехпортовая конфигурация. Конфигурация четырехпортового векторного анализатора цепей с двумя источниками возбуждения и диапазоном частот от 10 МГц до 9 ГГц | 400 | - |
приведены в разделе 4 «Настройка измерений» Руководства по эксплуатации. «Анализаторы цепей векторные серии 3671».
Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик.
