| Номер в госреестре | 98953-26 |
| Наименование СИ | Скобы рычажные |
| Обозначение типа СИ | СР |
| Изготовитель | Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 15.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы рычажные СР (далее по тексту - скобы) предназначены для измерения наружных линейных размеров деталей относительным методом.
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым (или блоку мер длины концевых), установленным между измерительными поверхностями скобы. Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционной накладки, арретира для отвода подвижной пятки, встроенного отчетного устройства, стопорного винта. Скобы выпускаются в следующих модификациях: СР-25, СР-50, СР-75, СР-100, СР-125, СР-150. Скобы модификации СР-25, СР-50, СР-75, СР-100 изготавливают с диапазоном измерений встроенного отсчетного устройства ± 0,04 мм (рисунок 1) или ± 0,07 мм (рисунок 2). Скобы модификации СР-125, СР-150 изготавливают с диапазоном измерений встроенного отсчетного устройства ± 0,14 мм (рисунок 3).
Скобы с диапазоном измерений встроенного отсчетного устройства ± 0,04 мм могут иметь степень защиты IP54 по ГОСТ 14254-2015.
/-----У
Товарный знак □тгЛ или наносится методом лазерной маркировки
на теплоизоляционную накладку или переставную пятку, либо на теплоизоляционную накладку с помощью краски, места нанесения приведены на рисунках 1 - 3.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, методом лазерной маркировкой наносится на теплоизоляционную накладку или на переставную пятку, либо с помощью краски на теплоизоляционную накладку, места нанесения приведены на рисунке 4.
Общий вид скоб приведен на рисунках 1 - 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Места нанесения товарного знака
[ IPS*

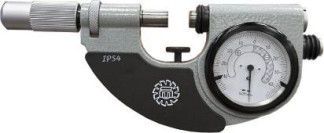

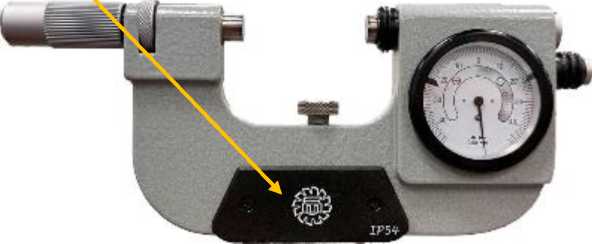

Рисунок 1 - Общий вид скоб с диапазоном измерения встроенного отсчетного устройства от -0,04 до +0,04 мм
Места нанесения товарного знака

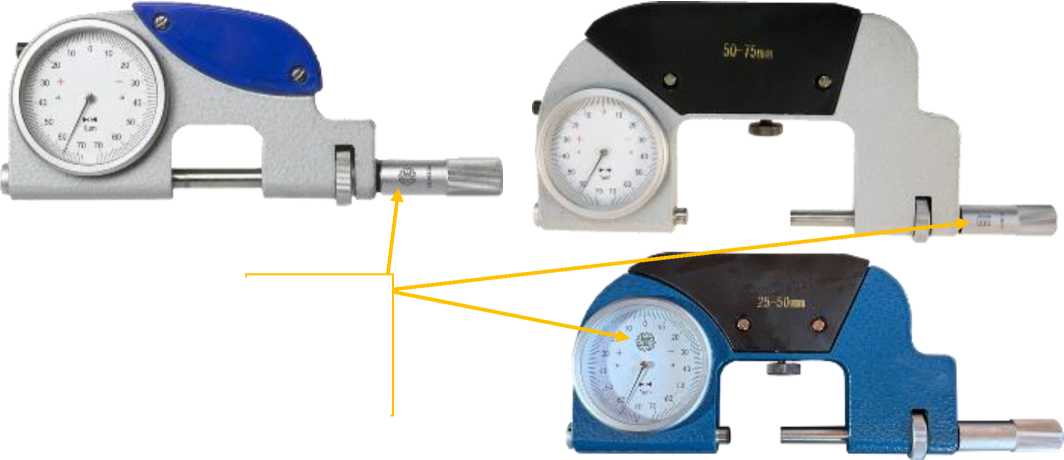

Рисунок 2 - Общий вид скоб с диапазоном измерения встроенного отсчетного устройства от -0,07 до +0,07 мм

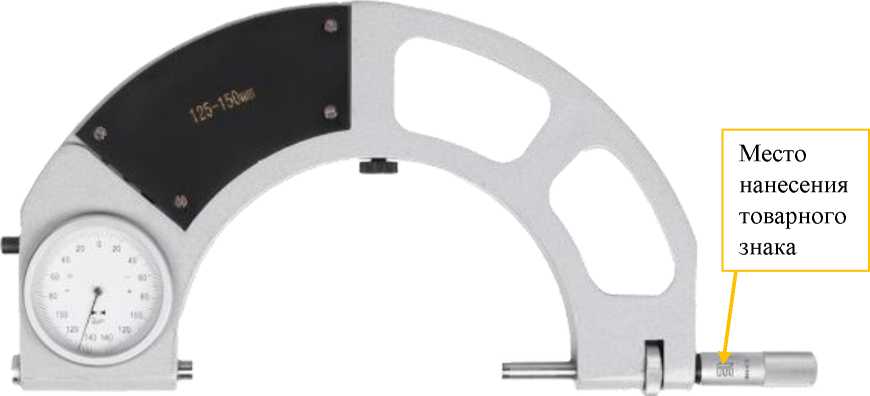

Рисунок 3 - Общий вид скоб с диапазоном измерения встроенного отсчетного устройства от -0,14 до +0,14 мм
Места нанесения заводского номера

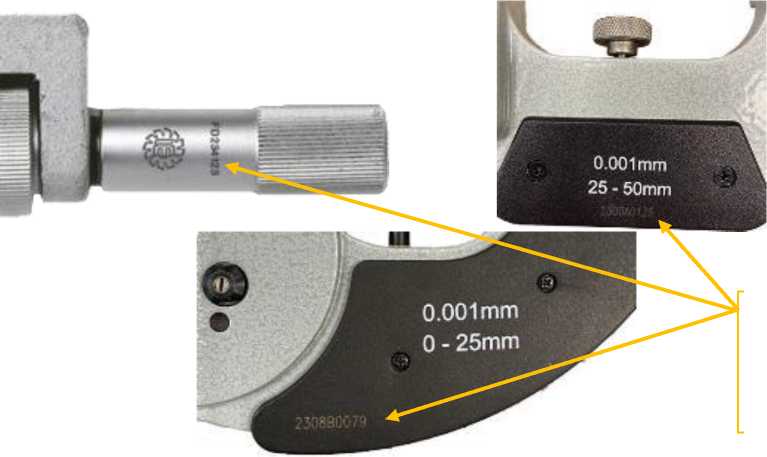

Рисунок 4 - Места нанесения заводского номера
| Таблица 1 - | Метрологические характеристики | ||||
| Модификация | Диапазон измерения скоб, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мм | ||
| Цена деления, мм | Диапазон измерений, мм | ±30 делений включ. от нулевого штриха | св. ±30 делений от нулевого штриха | ||
| СР-25 | от 0 до 25 | 0,001 | от -0,04 до +0,04 | ± 0,001 | ± 0,002 |
| от -0,07 до +0,07 | ± 0,001 | ± 0,002 | |||
| СР-50 | от 25 до 50 | 0,001 | от -0,04 до +0,04 | ± 0,001 | ± 0,002 |
| от -0,07 до +0,07 | ± 0,001 | ± 0,002 | |||
| СР-75 | от 50 до 75 | 0,001 | от -0,04 до +0,04 | ± 0,001 | ± 0,002 |
| от -0,07 до +0,07 | ± 0,001 | ± 0,002 | |||
| СР-100 | от 75 до 100 | 0,001 | от -0,04 до +0,04 | ± 0,001 | ± 0,002 |
| от -0,07 до +0,07 | ± 0,001 | ± 0,002 | |||
| СР-125 | от 100 до 125 | 0,002 | от -0,14 до +0,14 | ± 0,001 | ± 0,002 |
| СР-150 | от 125 до 150 | 0,002 | от -0,14 до +0,14 | ± 0,001 | ± 0,002 |
Таблица 2 - Допуск плоскостности, параллельности и размах показаний
| Модификация | Допуск, мкм | Значение размаха показаний от цены деления отсчетного устройства, не более | |
| Плоскостности | Параллельности | ||
| СР-25 | 0,6 | 1,2 | 1/3 |
| СР-50 | 1,5 | ||
| СР-75 | 2,0 | ||
| СР-100 | 2,5 | ||
| СР-125 | 0,8 | 3,0 | |
| СР-150 | 3,5 | ||
| Таблица 3 - Габаритные размеры и масса | ||
| Модификация | Габаритные размеры (длинахвысотахширина), мм не более | Масса, кг, не более |
| 1 | 2 | 3 |
| СР-25 | 250х60х180 | 1,0 |
| СР-50 | 280x60x180 | 1,5 |
| СР-75 | 310x60x180 | 2,0 |
| СР-100 | 340x60x200 | 2,3 |
| СР-125 | 370x60x200 | 2,6 |
| СР-150 | 400x60x220 | 3,0 |
Таблица 4 - Условия эксплуатации
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографическим методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Скоба | - | 1 шт. |
| Футляр | - | 1 шт. |
| Отвертка | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Порядок работы» паспорта скобы.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);
ТУ 2609-5-2024 «Скобы рычажные СР. Технические условия».
