| Номер в госреестре | 98956-26 |
| Наименование СИ | Индикаторы часового типа с ценой деления 0,01 мм |
| Изготовитель | Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 15.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Индикаторы часового типа с ценой деления 0,01 мм (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Принцип действия основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства. Индикаторы могут выпускаться с креплением за ушко так и без него, могут быть оснащены передвижными указателями пределов поля допуска, а также регулировочным винтом.
Индикаторы выпускаются в модификациях ИЧ02, ИЧ05, ИЧ10, ИЧ25 отличающиеся диапазонами измерений, внешним видом.
Товарный знак или 4наносится на циферблат или корпус индикатора
краской или методом лазерной гравировки, а также на паспорт типографским методом. Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на корпус индикатора краской или лазерной маркировкой в местах, указанных на рисунке 3.
Общий вид индикаторов указан на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

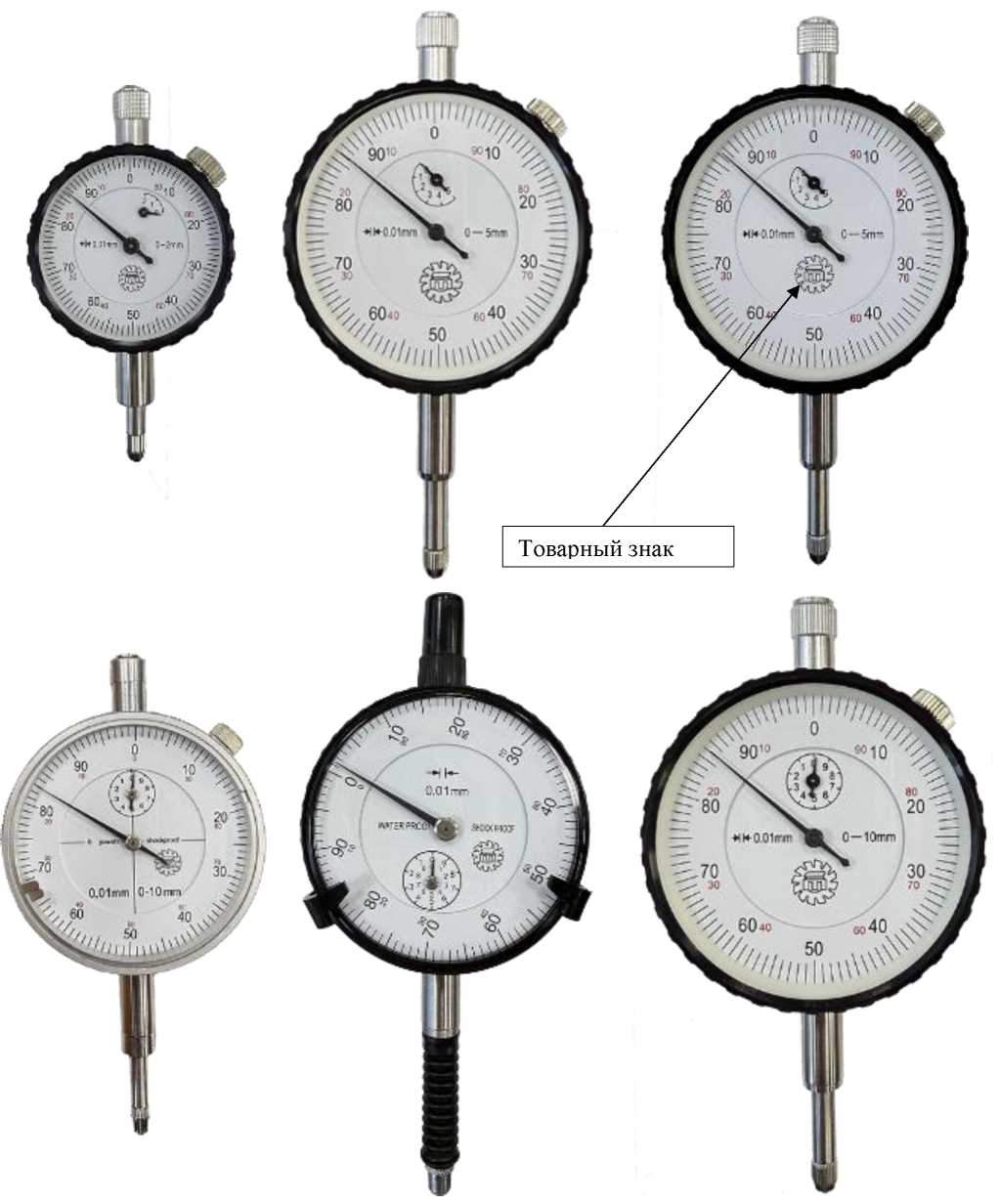

Рисунок 1 - Общий вид индикаторов
Товарный знак

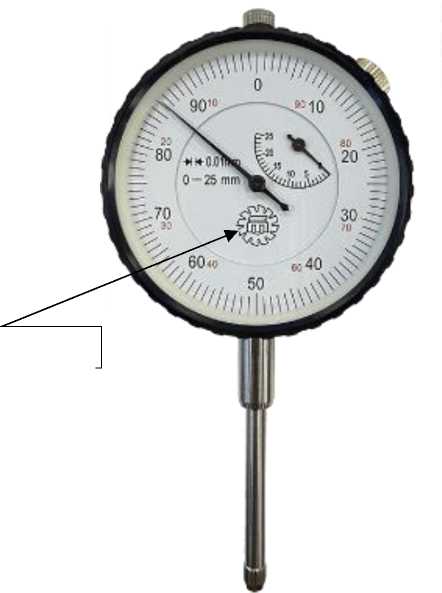

Рисунок 2 - Общий вид индикаторов
Заводской номер
Рисунок 3 - Место нанесения заводского номера
Таблица - Метрологические характеристики_____
| Класс точности* | Наибольшая разность погрешностей индикатора**, мкм | Размах показаний индикатора для диапазона измерений, мкм | Вариация показаний индикатора для диапазона измерений, мкм | |||||||
| на любом участке диапазона измерений, мм | во всем диапазоне измерений, мм | |||||||||
| Д 0,1 | Д 1 | Д 2 | Д 5 | Д 10 | Д 25 | до 10 мм | св. 10 мм | до 10 мм | св.10 мм | |
| 0 | 4 | 8 | 10 | 12 | 15 | 22 | 3 | 5 | 2 | 5 |
| 1 | 6 | 10 | 12 | 16 | 20 | 30 | 3 | 6 | 3 | 6 |
| * Класс точности указывается в паспорте * * Под наибольшей разностью погрешностей индикатора понимают алгебраическую разность ординат между самой высокой и самой низкой точек кривой погрешностей индикатора в пределах: любого участка и во всем диапазоне измерений как при прямом, так и при обратном ходе измерительного стержня | ||||||||||
Таблица 2 - Технические характеристики индикаторов
| Наименование характеристики | Значение |
| 1 | 2 |
| Присоединительный диаметр гильзы, мм | 8h7(8-0.022) |
| Отклонение от цилиндричности присоединительного диаметра гильзы, мкм, не более | 8 |
| Общий ход измерительного стержня превышает рабочий, мм, не менее чем на, для индикаторов с диапазонами измерений: от 0 до 2 мм; от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. | 0,3 0,5 1,0 |
| Наибольшее измерительное усилие при прямом ходе , Н от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. | 1,5 3,0 |
| Колебание измерительного усилия при прямом ходе или обратном ходе, Н от 0 до 2 мм; от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. | 0,4 0,6 1,8 |
| Колебание измерительного усилия при изменении направления движения измерительного стержня, Н от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. | 0,5 1,0 |
| Изменение показаний индикатора при нажиме на измерительный стержень в направлении, перпендикулярном его оси с усилием от 2,0 до 2,5 Н, дел шкалы, не более, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм. | 0,5 1,5 |
| Длина деления шкалы, мм, не менее | 1 |
Продолжение таблицы 2
| 1 | 2 |
| Ширина штрихов, мм, для индикаторов с диапазонами измерений: от 0 до 2 мм, от 0 до 5 мм, от 0 до 10 мм; от 0 до 25 мм | от 0,15 до 0,25 от 0,15 до 0,35 |
| Ширина стрелки в части, которая находится над шкалой, мм | от 0,15 до 0,20 |
| Расстояние между концом стрелки и циферблатом, мм, не более | 0,7 |
| Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы, мкм, не более. | 0,63 |
| Параметр шероховатости Ra по ГОСТ 2789-73 рабочей поверхности измерительного наконечника, мкм, не более | 0,10 |
Таблица 3 - Габаритные размеры и масса
| Модификация | Диапазон измерений, мм | Наибольший диаметр циферблата отсчетного устройства индикатора, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более* | Масса, кг, не более |
| ИЧ02 | от 0 до 2 | 42 | 42х23х100 | 0,12 |
| ИЧ05 | от 0 до 5 | 60 | 60х24х115 | 0,18 |
| ИЧ10 | от 0 до 10 | 60 | 60х24х115 | 0,18 |
| ИЧ25 | от 0 до 25 | 100 | 100х30х180 | 0,30 |
| * - габаритные размеры указаны без учета длины ушка (при его наличии) | ||||
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
наносится на титульный лист паспорта типографическим методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Порядок работы» паспорта индикатора.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
