Весы неавтоматического действия SIEHE F-50, 98958-26

Назначение

Весы неавтоматического действия SIEHE F-50 (далее - весы) предназначены для измерений в статическом режиме массы лакокрасочных материалов, расфасованных в тару.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчика весоизмерительного (далее - датчик), возникающей по воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый сигнал от датчиков поступает в индикатор, в котором преобразуется в цифровой код и выводится на дисплей индикатора, как результат взвешивания в единицах массы.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчика, индикатора и кабелей линий связи датчика с индикатором. Все составляющие части весов производства фирмы SIEHE Group Co, Ltd., Китай.

ГПУ представляет металлическую раму, которая опирается на датчик. ГПУ является частью роликового конвейера и расположено под устройством, дозирующим лакокрасочные материалы в тару. Перед началом дозирования, оператор устанавливает тару на ГПУ и вводит необходимую массу дозы. При заполнении тары происходит процесс взвешивания. Результат взвешивания отображается на экране индикатора и выводится на печать.

К весам данного типа относятся весы неавтоматического действия SIEHE F-50 с заводским номером 72214269.

Весы снабжены следующими устройствами:

- полуавтоматическое устройство установки на нуль;

- автоматическое устройство установки на нуль;

- устройство первоначальной установки на нуль;

- устройство тарирования (устройство выборки массы тары).

Буквенно-цифровое обозначение типа и цифровое обозначение заводского номера весов наносится лазерным методом на маркировочную табличку, расположенную на корпусе весов, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка весов не предусмотрена.

Общий вид весов и место расположения маркировочной таблички представлены на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

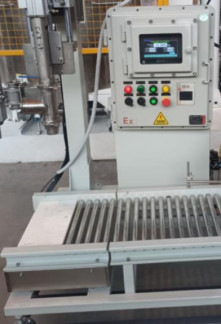

Р Рисунок 1 - Общий вид весов             \

Грузоприемная платформа                       Место расположения

маркировочной таблички

Весы неавтоматического действия SIEHE F-50 № 72214269

Минимальная нагрузка (Min)        0,1 кг

Максимальная нагрузка (Мах)       50 кг

Дискретность(d)                       5 г
