| Номер в госреестре | 98957-26 |
| Наименование СИ | Хромато-масс-спектрометры газовые тандемные с тройным квадруполем |
| Обозначение типа СИ | Атомикс |
| Изготовитель | Общество с ограниченной ответственностью «Торговый Дом «ХИММЕД» |
| Год регистрации | 2026 |
| Срок свидетельства | 15.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры газовые тандемные с тройным квадруполем Атомикс (далее - хромато-масс-спектрометры) предназначены для разделения сложных смесей на компоненты и измерений их следовых количеств в образцах природного и искусственного происхождения.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.
В состав хромато-масс-спектрометров входят:
- хроматограф газовый Маэстро ГХ;
- масс-спектрометрический детектор с тройным квадруполем Атомикс.
Образовавшийся в ходе ионизации ионный луч фокусируется на оси и вводится в квадрупольный масс-фильтр с помощью небольшого ускоряющего напряжения.
Квадрупольные масс-фильтры относятся к анализаторам динамического типа и состоят из четырёх параллельных стержней круглого сечения. Противоположные стержни электрически соединены и находятся под напряжением, складывающимся из компоненты постоянного тока и радиочастотной компоненты. Вторая пара стержней имеет равную по величине, но противоположную по знаку компоненту постоянного тока, а фаза радиочастотной компоненты сдвинута на 180°.
Разделение ионов в квадрупольном анализаторе по удельным зарядам происходит при прохождении ионов через область постоянного и переменного электрических полей. Часть ионов может иметь ограниченную амплитуду колебаний, в то время как амплитуда колебаний другой части неограниченно возрастает со временем. Ионы с ограниченной амплитудой проходят на детектор и их интенсивность (ток ионов) регистрируется в виде пика. Ионы с нестабильными траекториями сталкиваются в конечном итоге со стержнями квадруполя и тем самым не попадают на детектор.
Общий вид хромато-масс-спектрометров представлен на рисунке 1. Общий вид идентификационной этикетки представлен на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр хромато-масс-спектрометров, указан в виде цифрового обозначения, состоящего из арабских цифр, наносится на идентификационную этикетку, расположенную на задней панели корпуса, методом полиграфической печати.
Пломбирование хромато-масс-спектрометров не предусмотрено. Доступ ко внутренним частям возможен только при наличии специализированного инструмента. Нанесение знака поверки на хромато-масс-спектрометры не предусмотрено.
Рисунок 1 - Общий вид хромато-масс-спектрометров

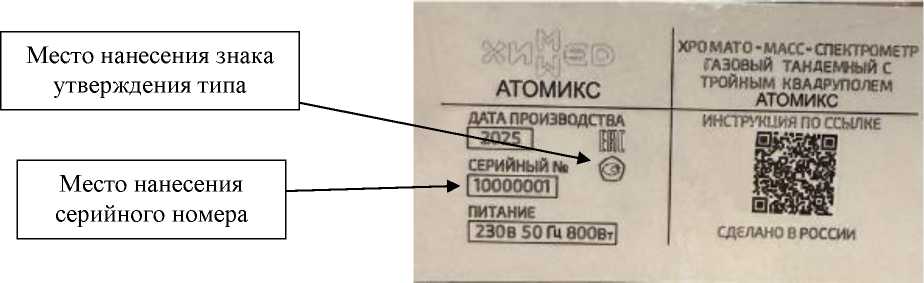

Рисунок 2 - Идентификационная этикетка хромато-масс-спектрометров с указанием места нанесения знака утверждения типа и серийного номера
Программное обеспечение (далее - ПО), входящее в состав хромато-масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, выдавать отчет с результатами анализа, проводить самодиагностику.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО хромато-масс-спектрометров приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Атомикс |
| Номер версии (идентификационный номер) ПО, не ниже | Ver:01 |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом при мониторинге множественных реакций MRM при дозировании 10 пг гексахлорбензола, не менее | 2000:1 |
| Предел допускаемого относительного среднего квадратического отклонения (ОСКО) выходного сигнала, % - по площади пика - по времени удержания | 4 2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовых чисел, а.е.м. | от 10 до 1200 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| Потребляемая мощность, Вт, не более | 800 |
| Габаритные размеры, мм, не более: | |
| - ширина | 710 |
| - глубина | 1000 |
| - высота | 980 |
| Масса, кг, не более | 110 |
аблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 2000 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на идентификационную этикетку методом полиграфической печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Хромато-масс-спектрометр газовый тандемный с тройным квадруполем в составе: | Атомикс | 1 |
| - хроматограф газовый; - масс-спектрометрический детектор с | Маэстро ГХ | 1 |
| тройным квадруполем | Атомикс | 1 |
| Руководство по эксплуатации | - | 1 |
| Насос форвакуумный | - | 1 |
| Комплект ЗИП | - | 1 |
приведены в разделе 5 «Запуск оборудования и его остановка» руководства по эксплуатации.
Применение хромато-масс-спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.60.12-001-62112778-2025 «Хромато-масс-спектрометры газовые тандемные с тройным квадруполем Атомикс. Технические условия».
