| Номер в госреестре | 98604-26 |
| Наименование СИ | Анализаторы тока и напряжения |
| Обозначение типа СИ | YD6600-S |
| Изготовитель | Guangdong Yada Electronics Co., Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 28.05.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы тока и напряжения YD6600-S (далее - анализаторы) предназначены для измерений активной и реактивной электрической энергии, активной, реактивной и полной электрической мощности, напряжения переменного тока, силы переменного тока, коэффициента мощности, а также измерений показателей качества электроэнергии: положительного и отрицательного отклонений напряжения переменного тока, частоты и отклонения частоты переменного тока, коэффициентов несимметрии напряжений по обратной и нулевой последовательности, коэффициента п-ой гармонической составляющей напряжения переменного тока, коэффициента п-ой гармонической составляющей силы переменного тока, коэффициента гармонической составляющей тока.
Принцип действия анализаторов основан на преобразовании входного аналогового сигнала с помощью встроенного микропроцессора, последующей математической обработке измеренных величин в зависимости от алгоритмов расчета измеряемого параметра и отображении результатов на дисплее анализатора.
Конструктивно анализаторы состоят из корпуса, внутренних функциональных компонентов, жидкокристаллического дисплея и клеммных колодок подключения.
Анализаторы не имеют модификаций.
Серийный номер наносится на маркировочную наклейку на корпус анализатора типографским методом в виде цифрового кода.

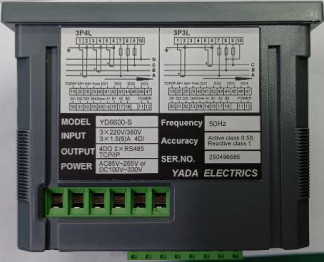

Общий вид анализаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на анализаторы не предусмотрено. Пломбирование мест настройки (регулировки) анализаторов не предусмотрено.

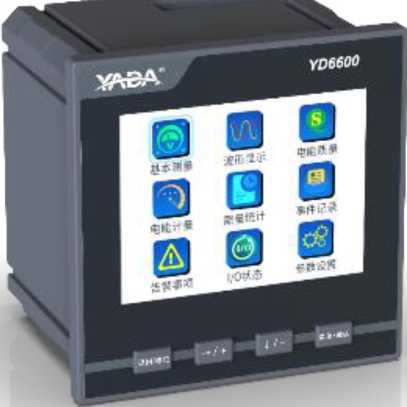

Рисунок 1 - Общий вид анализаторов
3P3L
3P4L
а* аз сс а<: «— * О' <2 зз г^лсч |э':}''!|эфзр1>|1«|-5[А|1?| ||||1г|
UUUUUUUUUU
цшааиаицйш]
[ШЕЗДаЕШИИДЕШШ]
Frequency
Accuracy
SER.NO.
YD660O-S
3X220W3B0V
3X1,S(6)A 4DI
4DO2XRS485
TCP/IP
AC85V-265V or DC100V-330V
SOHz
Adivo class 0 SS Readrve class *
250496886 Ж
YADA ELECTRICS
MODEL
INPUT
OUTPUT
POWER
Место нанесения знака утверждения типа
Место нанесения серийного номера

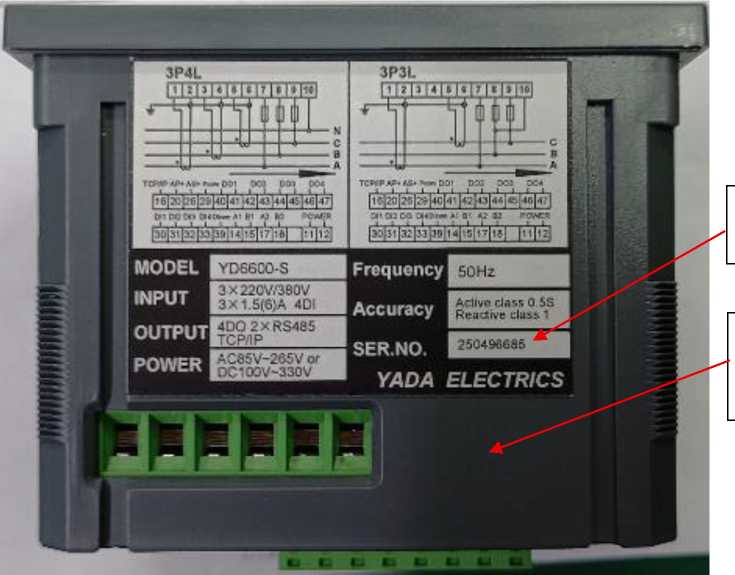

Рисунок 2 - Общий вид анализаторов (сверху) с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) анализаторов состоит из встроенного и внешнего ПО.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО анализаторов приведены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | программа YD6600-S |
| Номер версии (идентификационный номер ПО) | V1009 |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений активной электрической энергии, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % | ±1,0 |
| Номинальное значение напряжения фазного/линейного переменного тока Uном, В | 220/380 |
| Диапазон измерений фазного/линейного напряжения переменного тока, В | от 20 до 400 |
| Пределы допускаемой относительной погрешности измерений фазного/линейного напряжения переменного тока, % | ±0,2 |
| Номинальное значение силы переменного тока Iном, А | 5 |
| Диапазон измерений силы переменного тока, А | от 0,05 до 6,00 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±0,2 |
| Диапазон измерений отрицательного отклонения напряжения переменного тока, % от Uном | от 0 до 90 |
| Диапазон измерений положительного отклонения напряжения переменного тока, % от Uном | от 0 до 50 |
| Пределы допускаемой относительной погрешности измерений отрицательного и положительного отклонения напряжения переменного тока, % | ±0,2 |
| Диапазон измерений частоты переменного тока, Гц | от 48 до 52 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,02 |
| Диапазон измерений отклонения частоты переменного тока, Гц | от -2 до +2 |
| Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Гц | ±0,02 |
| Диапазон измерений коэффициента несимметрии напряжений по обратной последовательности K2U, % | от 1 до 5 |
П Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента несимметрии напряжений по нулевой последовательности Кои, % | от 1 до 5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжений по обратной и нулевой последовательности, % | ±0,2 |
| Диапазон измерений коэффициента мощности | от -1 до +1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности | ±0,02 |
| Диапазон измерений активной электрической мощности Р, кВт | от 0,0 до 2,4 |
| Пределы допускаемой относительной погрешности измерений активной электрической мощности, % | ±0,5 |
| Диапазон измерений реактивной электрической мощности Q, кВар | от 0,0 до 2,4 |
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % | ±0,5 |
| Диапазон измерений полной электрической мощности S, кВ^А | от 0,0 до 2,4 |
| Пределы допускаемой относительной погрешности измерений полной электрической мощности, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений времени при температуре от +18 °С до +28 °С включ., с/сутки | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений времени при температуре окружающей среды от -10 °С до +18 °С не включ. и св. +28 °С до +60 °С включ., с/сутки | ±1,0 |
| Диапазон измерений коэффициента п-ой гармонической составляющей тока, % | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента п -ой гармонической составляющей тока в диапазоне измерений коэффициента п -ой гармонической составляющей тока от 0 % до 10 %, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений коэффициента п-ой гармонической составляющей тока в диапазоне измерений коэффициента п-ой гармонической составляющей тока св. 10 % до 20 %, % | ±5,0 |
| Диапазон измерений коэффициента п-ой гармонической составляющей напряжения переменного тока, % | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента п -ой гармонической составляющей напряжения в диапазоне измерений коэффициента п-ой гармонической составляющей напряжения переменного тока от 0 % до 3 %, % | ±0,15 |
| Пределы допускаемой относительной погрешности измерений коэффициента п-ой гармонической составляющей напряжения в диапазоне измерений коэффициента п-ой гармонической составляющей напряжения переменного тока св. 3 % до 20 %, % | ±5,0 |
| Диапазон измерения коэффициента гармонических составляющих тока, % | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока в диапазоне измерений коэффициента гармонических составляющих тока от 1 % до 3 %, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока в диапазоне измерений коэффициента гармонических составляющих тока св. 3 % до 100 %, % | ±5,0 |
| Диапазон измерения угла фазового сдвига между напряжением и током, ° | от 0 до 360 |
| Пределы абсолютной погрешности измерений угла фазового сдвига между напряжением и током, ° | ±0,2 |
| Примечание - п - номер гармонической составляющей в диапазоне от 2 до 50. | |
аблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 330 от 85 до 265 50 |
| Потребляемая мощность, ВА (Вт), не более | 10 (5) |
| Габаритные размеры (высотахдлинахширина), мм, не более | 96,0x96,0x83,5 |
| Масса, кг, не более | 0,41 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +60 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
наносится на титульный лист паспорта и руководства по эксплуатации и на корпус анализатора любым технологическим способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор тока и напряжения | YD6600-S | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 «Устройство и работа» документа «Анализатор тока и напряжения YD6600-S. Руководство по эксплуатации».
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 года № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Анализаторы тока и напряжения YD6600-S. Стандарт предприятия».
