| Номер в госреестре | 98602-26 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | BIOTECTOR B3500C TOC |
| Изготовитель | BIOTECTOR ANALYTICAL SYSTEMS LTD |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода BIOTECTOR B3500C TOC (далее - анализаторы) предназначены для автоматических измерений массовой концентрации общего органического углерода в водных растворах.
Принцип действия анализаторов основан на окислении органического углерода в анализируемой пробе до диоксида углерода с последующим его детектированием при помощи инфракрасного датчика.
Для проведения анализа проба закачивается насосом в реактор, где изменяется ее кислотность. Затем через пробу пропускается озон, получаемый во встроенном генераторе из воздуха. В результате реакции озона с общим органическим углеродом получаются карбонаты и оксалаты. В реактор поступает кислота, в результате реакции с которой карбонаты и оксалаты переходят в диоксид углерода. Затем диоксид углерода подается в конденсатор, где осушается и поступает в измерительную ячейку с инфракрасным датчиком.
Результаты измерений отображаются на жидкокристаллическом дисплее анализатора.
Анализаторы представляют собой стационарные поточные приборы, выполненные в моноблочном исполнении. На передней панели размещены дверной замок, жидкокристаллический дисплей и органы управления работой анализатора, а также нанесена надпись синего цвета «BIOTECTOR B3500C». На боковой панели анализатора размещены вентилятор, выводы для подключения подачи пробы и реактивов, для выхода дренажа, слоты кабелей электрических соединений.
К анализаторам общего органического углерода BIOTECTOR B3500C TOC относятся анализаторы с зав. №№ B5C 212 2442 и B5C 212 2443.
Заводской номер анализатора, однозначно идентифицирующий каждый экземпляр анализатора, нанесен в буквенно-цифровом формате, содержит набор из восьми арабских цифр и включает в себя две заглавных буквы латинского алфавита. Заводской номер нанесен методом лазерной печати на клеевую этикетку, размещенную на внутренней части левой боковой панели корпуса анализатора.
Общий вид анализаторов с указанием места нанесения знака утверждения типа и места пломбировки наклейкой представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено.

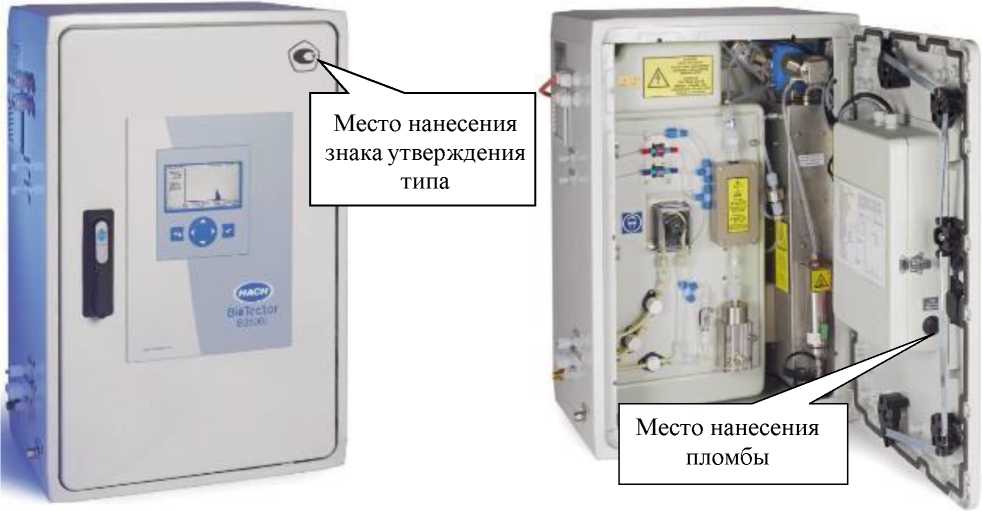

Рисунок 1 - Общий вид анализаторов общего органического углерода BIOTECTOR B3500C TOC с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа

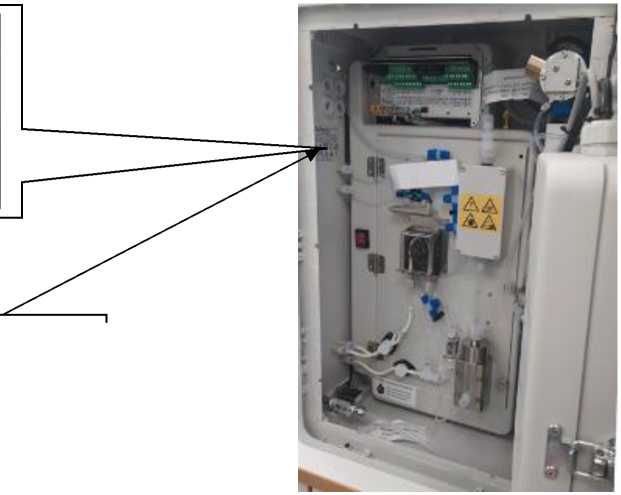

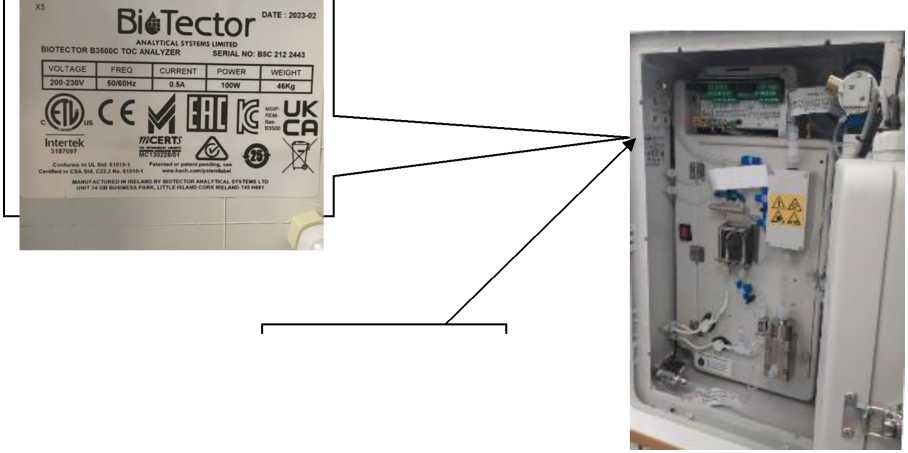

Место нанесения
заводского номера
a) Анализатор общего органического углерода BIOTECTOR B3500C TOC, зав. № B5C 212 2443
Место нанесения
заводского номера
б) Анализатор общего органического углерода BIOTECTOR B3500C TOC, зав. № B5C 212 2442
Рисунок 2 - Общий вид анализаторов общего органического углерода BIOTECTOR B3500C TOC, зав. №№ B5C 212 2443 (а) и B5C 212 2442 (б), с указанием места нанесения заводского номера
Анализаторы имеют встроенное программное обеспечение «BioTector», предназначенное для их настройки, обработки, хранения и просмотра результатов измерений в реальном времени на дисплее анализатора.
Программное обеспечение установлено на анализаторы в процессе их производства и защищено от доступа и изменения пользователем, не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | «BioTector» |
| Номер версии (идентификационный номер) программного обеспечения | 02.12.03 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 | от 0 до 25 |
| Пределы допускаемой абсолютной погрешности в диапазоне измерений массовой концентрации общего органического углерода от 0 до 1 мг/дм3 включ., мг/дм3 | ±0,05 |
| Пределы допускаемой относительной погрешности в диапазоне измерений массовой концентрации общего органического углерода св. 1 до 25 мг/дм3, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание: | |
| Напряжение переменного тока, В | от 200 до 230 |
| Частота переменного тока, Гц | от 50 до 60 |
| Потребляемая мощность, Вт, не более | 100 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 320 500 750 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +45 от 5 до 85 от 84 до 106 |
| Диапазон температур анализируемой среды, °С | от +2 до +60 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы анализаторов за 1000 ч, не менее | 0,95 |
| Средний срок службы, лет | 6 |
| Средняя наработка до отказа, ч, не менее | 15000 |
наносится на титульный лист документа «Анализаторы общего органического углерода BIOTECTOR B3500C TOC. Установка и эксплуатация» типографским способом и на переднюю панель анализатора в виде наклейки как указано на рисунке 1.
Таблица 5 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор общего органического углерода | BIOTECTOR B3500C TOC | 1 шт. |
| Набор комплектующих* | _ | 1 компл. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| *Соединительные кабели для датчиков, сетевые адаптеры и реактивы | ||
приведены в разделе 10.1 «Начало или остановка измерений» документа «Анализаторы общего органического углерода BIOTECTOR B3500C TOC. Установка и эксплуатация».
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23.03.2026 г. № 534.
