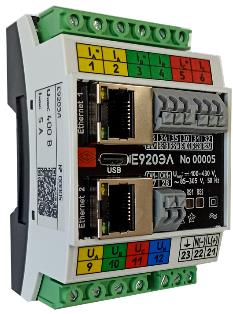

Измерители многофункциональные Е, 98601-26

1ЭЛ - a - b - c - d

- e -

f - g -

1

Эксплуатационное исполнение:

х - общепромышленное исполнение.

Наличие аналоговых сигналов:

х - отсутствуют;

1(n) - 1 аналоговый выход;

2(n, n) - 2 аналоговых выхода;

3(n, n, n) - 3 аналоговых выхода;

4(n, n, n, n) - 4 аналоговых выхода.

Примечание: n - диапазон преобразований выходного аналогового сигнала и выбирается из ряда диапазонов: А = 0.. .5 мА; В = 4.20 мА; С = 0.20 мА;

АР = 0.. .2,5.. .5 мА; ВР = 4.12.20 мА;

СР = 0.10.20 мА; ЕР = -5.0.5 мА.

Наличие дискретных выходов: х - отсутствует;

DO(4) - 4 дискретных выхода.

Наличие дискретных входов:

х - отсутствуют;

6DI24 - 6 дискретных входов 24 В с сухим контактом;

12DI24 - 12 дискретных входов 24 В с сухим контактом;

6DI220 - 6 дискретных входов 220 В с мокрым контактом;

20DI220 - 12 дискретных входов 220 В с мокрым контактом.

Наличие интерфейса связи Ethernet:

х - отсутствует;

2REC - 2 интерфейса Ethernet (copper, витая пара);

2SFP - 2 порта Ethernet (100 BASE-FX SFP).

Условное обозначение параметров электрического питания:

24ВН - напряжение постоянного тока от 18 до 36 В;

220ВУ - универсальное питание: напряжение постоянного тока от 100 до 430

В или напряжение переменного тока от 85 до 305 В частотой 50 Гц.

Номинальное значение силы переменного тока:

1А - номинальное значение силы переменного тока 1 А;

5А - номинальное значение силы переменного тока 5 А.

I/1; I/5 - коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А).

Номинальное значение линейного напряжения переменного тока:

100В - номинальное значение линейного напряжения переменного тока 100 В;

400В - номинальное значение линейного напряжения переменного тока 440 В;

690В - номинальное значение линейного напряжения переменного тока 690 В. U/100; U/400; U/690 - коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В, 400 В, 690 В).

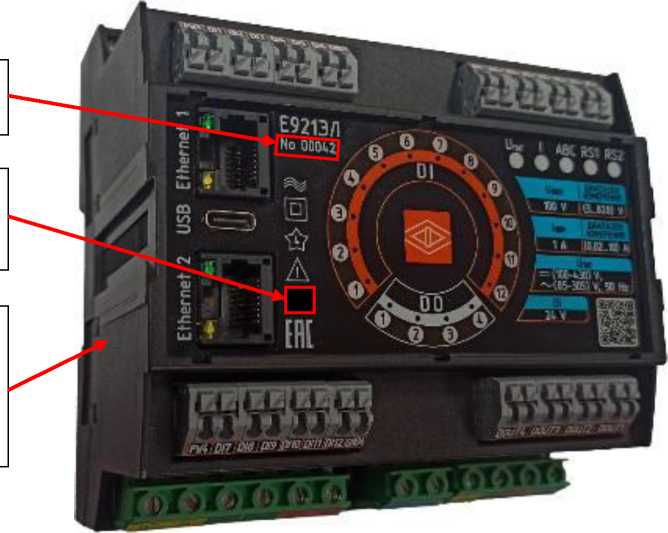

Исполнение измерителя: Е921ЭЛ.

ЕМ1

L20 - a

- b - c - d - e - f - g - h - i

Н

1

4

6 U н

Ус 24 220 В и

Н х 1 2 3 4 П а А А С

Эксплуатационное исполнение:

х - общепромышленное исполнение.

Цвет индикаторов:

К - красный; З - зеленый; Ж - желтый.

аличие аналоговых сигналов:

- отсутствуют;

(n) - 1 аналоговый выход;

(n, n) - 2 аналоговых выхода;

(n, n, n) - 3 аналоговых выхода;

(n, n, n, n) - 4 аналоговых выхода.

римечание: n - диапазон преобразований выходного

налогового сигнала и выбирается из ряда диапазонов:

= 0.. .5 мА; В = 4.20 мА; С = 0.20 мА;

Р = 0.. .2,5.. .5 мА; ВР = 4.12.20 мА;

Р = 0.10.20 мА; ЕР = -5.0.5 мА.

Наличие дискретных выходов: х - отсутствует;

DO(4) - 4 дискретных выхода.

Наличие дискретных входов:

х - отсутствует;

6DI24 - 6 дискретных входов 24 В с сухим контактом;

12DI24 - 12 дискретных входов 24 В с сухим контактом;

6DI220 - 6 дискретных входов 220 В с мокрым контактом;

20DI220 - 12 дискретных входов 220 В с мокрым контактом.

Наличие интерфейса связи Ethernet:

х - отсутствует;

2REC - 2 интерфейса Ethernet (copper, витая пара);

2SFP - 2 порта Ethernet (100 BASE-FX SFP).

ловное обозначение параметров электрического питания:

Н - напряжение постоянного тока от 18 до 36 В;

ВУ - универсальное питание: напряжение постоянного тока от 100 до 430 ли напряжение переменного тока от 85 до 305 В частотой 50 Гц.

Номинальное значение силы переменного тока:

1А - номинальное значение силы переменного тока 1 А;

5А - номинальное значение силы переменного тока 5 А.

I/1; I/5 - коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А).

оминальное значение линейного напряжения переменного тока:

00В - номинальное значение линейного напряжения переменного тока 100 В;

00В - номинальное значение линейного напряжения переменного тока 440 В;

90В - номинальное значение линейного напряжения переменного тока 690 В.

/100; U/400; U/690 - коэффициент трансформации по напряжению (номинальное апряжение вторичной обмотки 100 В, 400 В, 690 В).

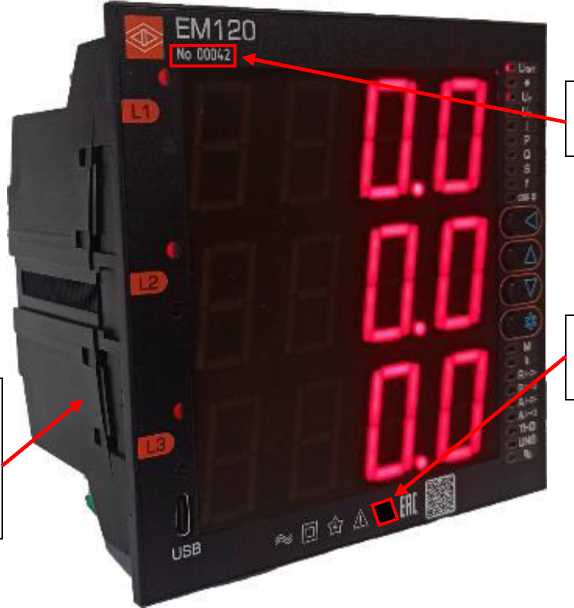

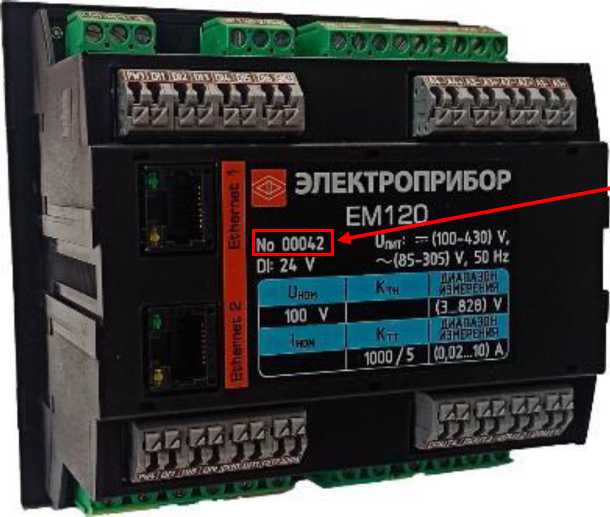

Исполнение измерителя: ЕМ120.

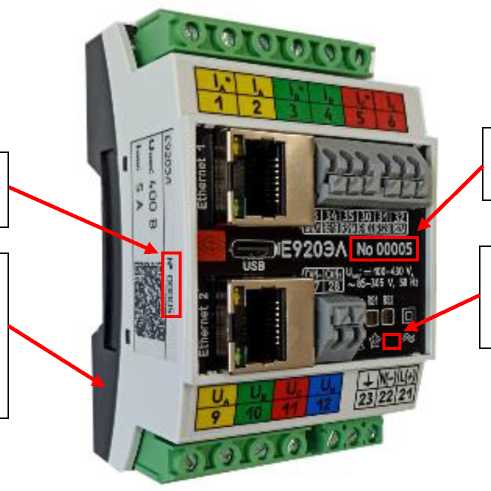

Идентификационные данные

Значение

Идентификационное наименование ПО для исполнений:

- Е920ЭЛ, Е921ЭЛ

- ЕМ120

Е92х. elp ЕМ120.е1р

Номер версии (идентификационный номер ПО), не ниже

v.01.00.00

Цифровой идентификатор ПО для исполнений: - Е920ЭЛ, Е921ЭЛ

- ЕМ120

774d9710f67f4da888bda4192cfba7ba a340bed40e9e034342e0df175ba0cb97

Наименование характеристики

Диапазон измерений 1)

Пределы допускаемой погрешности измерений 2)

Среднеквадратическое значение напряжения переменного тока: - фазное иф (Ua, Ub, Uc), В

от 1,732 до 57,735 включ. св. 57,735 до 478,06

Y = ±0,23) 6 = ±0,2

- линейное Un (Uab, Ubc, Uca), В

от 3 до 100 включ.

от 5 до 100 включ. (для 3П) св. 100 до 828

Y = ±0,23)

Y = ±0,23) 6 = ±0,2

Среднеквадратическое значение силы переменного тока I (Ia, Ib, Ic), А

от 0,02 до 1 включ. св. 1 до 10

Y = ±0,23) 6 = ±0,2

Частота переменного тока F, Гц 4)

от 45 до 65

Д = ±0,01

Коэффициент мощности, (Cos фа, Cos фв, Cosфc), отн. ед.5)

от -1 до +1

Д = ±0,01

Коэффициент мощности (средний) (Cos ф), отн. ед.5)

от -1 до +1

Д = ±0,01

Электрическая мощность (однофазная, трехфазная): 6) - активная (Pa, Pb, Pc), Вт

иф, В: от 1,732 до 478,06

I, А: от 0,02 до 10

F, Гц: от 45 до 65

Cos ф, отн. ед: от -1 до +1

6 = ±0,5

- реактивная (Qa, Qb, Qc), вар

иф, В: от 1,732 до 478,06

I, А: от 0,02 до 10 F, Гц: от 45 до 65 Sin ф, отн. ед: от -1 до +1

6 = ±0,5

- полная (Sa, Sb, Sc), В^А

иф, В: от 1,732 до 478,06 I, А: от 0,02 до 10

6 = ±0,5

Суммарная электрическая мощность: - активная P, Вт

иф, В: от 1,732 до 478,06

I, А: от 0,02 до 10

F, Гц: от 45 до 65

Cos ф, отн. ед: от -1 до +1

6 = ±0,5

- реактивная Q, вар

иф, В: от 1,732.. .478,06

I, А: от 0,02 до 10

F, Гц: от 45 до 65

Sin ф, отн. ед: от -1 до +1

6 = ±0,5

- полная S, В^А

иф, В: от 1,732 до 478,06 I, А: от 0,02 до 10

6 = ±0,5

Активная электрическая энергия, Wр, кВ'тч 7)

иф, В: от 46,188 до 478,06 I, А: от 0,02 до 10

Cos ф, отн. ед: от -1 до +1

в соответствии с классом точности 0,5S 9)

Наименование характеристики

Диапазон измерений 1)

Пределы допускаемой погрешности измерений 2)

Реактивная электрическая энергия, Wq, квар^ч 8)

иф, В: от 46,188 до 478,06 I, А: от 0,02 до 10

Sin ф, отн. ед: от -1 до +1

в соответствии с классом точности 1 9)

1) Схема подключения: 3П - трехпроводная. По умолчанию схема подключения четырехпроводная. Изменение схемы подключения осуществляется в сервисном ПО «Конфигуратор».

2) Обозначение погрешностей: Д, Гц/отн. ед. - абсолютная; 6, % - относительная, Y, % - приведенная.

3) Нормирующие среднеквадратические значения напряжения и силы переменного тока при установлении приведенной погрешности: для четырехпроводной схемы подключения -57,735 В (фазное среднеквадратическое значение переменного тока), 100 В (линейное среднеквадратическое значение переменного тока) и 1 А, для трехпроводной схемы подключения - 100 В и 1 А.

4) Диапазоны среднеквадратических значений при установлении абсолютной погрешности: фазного напряжения переменного тока - от 5,774 до 478,06 В, линейного напряжения переменного тока - от 10 до 828 В.

5) Диапазоны среднеквадратических значений при установлении абсолютной погрешности: фазного напряжения переменного тока - от 1,732 до 478,06 В, линейного напряжения переменного тока - от 3 до 828 В, среднеквадратических значений силы переменного тока - от 0,02 до 10 А.

6) Диапазоны измерений мощности приведены без учета коэффициентов трансформации по напряжению и по току (ктн, ктт).

7) В соответствии с требованиями для счетчиков активной энергии класса точности 0,5S согласно ГОСТ 31819.22-2012.

8) В соответствии с требованиями для счетчиков реактивной энергии класса точности 1 согласно ГОСТ 31819.23-2012.

9) Только для трехфазных сетей (с симметричными нагрузками).

Наименование характеристики

Значение

Диапазоны преобразований выходного аналогового сигнала силы постоянного тока, мА 1)

от 0 до 5 2)

от 4 до 20 2)

от 0 до 20 2)

от -5 до +5 2)

от 0 до 2,5 включ., св. 2,5 до 5 включ.

от 4 до 12 включ., св. 12 до 20

включ.

от 0 до 10 включ., св. 10 до 20

включ.

от -5 до 0 включ., св. 0 до +5 включ.

Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований выходного аналогового сигнала силы постоянного тока) погрешности преобразований входного сигнала в выходной аналоговый сигнал силы постоянного тока, %

±0,5

1)Диапазон преобразований выходного аналогового сигнала силы постоянного тока может быть перепрограммирован при помощи сервисного ПО «Конфигуратор».

2) Диапазоны преобразований выходного аналогового сигнала силы постоянного тока в соответствии с требованиями ГОСТ Р мЭк 60688-2015.

Наименование характеристики

Значение

Точность синхронизации времени часов, при наличии внешнего источника синхронизации S (NTP), мс

±20

Точность автономного хода часов, при отсутствии внешнего источника синхронизации S (NTP), с/сут

±1

Наименование характеристики

Значение

Параметры электрического питания: 1) - напряжение постоянного тока, В: - 24ВН

от 18 до 36

- 220ВУ

от 100 до 430

- напряжение переменного тока, В: - 220ВУ

от 85 до 305

- частота переменного тока, Гц

от 47,5 до 52,5

Потребляемая мощность, В^А, для исполнений, не более: - Е920ЭЛ

3

- Е921ЭЛ, ЕМ120

15

Габаритные размеры, мм, для исполнений, не более: 2) - Е920ЭЛ

90x54x61

- Е921ЭЛ

110x110x77

- ЕМ120

120x120x77

Масса, кг, для исполнений, не более: - Е920ЭЛ

0,25

- Е921ЭЛ

0,50

- ЕМ120

0,70

Условия эксплуатации:

-    температура окружающей среды, °С

от - 40 до +70

- относительная влажность при температуре окружающей

98

среды +35 °С, %, не более

-     атмосферное давление, кПа

от 84,0 до 106,7

1) В зависимости от исполнения измерителя.

2) Габаритные размеры приведены без учета выдвинутого крепежа.

Наименование характеристики

Значение

Средний срок службы, лет

20

Средняя наработка на отказ, ч

200000

Наименование

Обозначение

Количество

Измеритель многофункциональный Е

-

1 шт.

Паспорт для исполнений: - Е920ЭЛ - Е921ЭЛ - ЕМ120

0ПЧ.468.739

0ПЧ.468.740

0ПЧ.468.746

1 экз.

Руководство по эксплуатации

0ПЧ.140.349 РЭ

1 экз. 1)

Комплект монтажных элементов

-

1 шт.

1) Допускается один экземпляр на партию до 10 шт.
