| Номер в госреестре | 98600-26 |
| Наименование СИ | Анализаторы промышленные |
| Обозначение типа СИ | Контакт 4 |
| Изготовитель | Общество с ограниченной ответственностью «НЕФТЕГАЗСИСТЕМАВТОМАТИКА» |
| Год регистрации | 2026 |
| Срок свидетельства | 28.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы промышленные Контакт 4 (далее - анализаторы) предназначены для непрерывного измерения объемной доли оксида углерода (СО) и кислорода (О2) в отходящих газах топливосжигающих установок, печей пиролиза, других технологических газах.
Анализаторы представляют собой средство измерений непрерывного действия.
Принцип действия анализаторов основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента. Измерение содержания кислорода производится электрохимической ячейкой с твердым электролитом из диоксида циркония. Измерение содержания монооксида углерода производится электрохимической ячейкой с твердым электролитом из пористого диоксида циркония с платиновым напылением.
Конструктивно анализаторы представляют собой корпус, в котором располагаются сенсоры CO, O2 и вспомогательные сенсоры, соединенные с интегрированным контроллером и экраном. Для управления по месту предусмотрены кнопки. Анализаторы изготавливаются в алюминиевом или стальном корпусе. Для отбора пробы анализируемого газа анализатор имеет погружной зонд со встроенными фильтрами от механических загрязнений. Зонд может быть выполнен из жаропрочного сплава или керамики в зависимости от условий применения. Для обеспечения работы в условиях пониженного давления в газоходе предусмотрен эжектор для создания необходимого разрежения в измерительной камере с сенсорами. В качестве рабочего газа эжектора могут использоваться сжатый воздух и азот.
Анализаторы обеспечивают выходные сигналы:
- унифицированные аналоговые токовые сигналы от 4 до 20 мА;
- программируемые дискретные выходы для сигнализации и управления внешними устройствами;
- цифровые выходы RS-485.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр анализатора, в виде цифрового обозначения наносится методом фотохимпечати на идентификационную табличку, закрепленную на верхней панели средства измерений. Пример идентификационной таблички приведен на рисунке 2. Места нанесения заводских номеров на анализаторы представлены на рисунках 1-2. Также заводской номер анализатора указывается в паспорте на средство измерений, что позволяет однозначно идентифицировать экземпляр анализатора.
Пломбирование анализатора от несанкционированного доступа не предусмотрено.

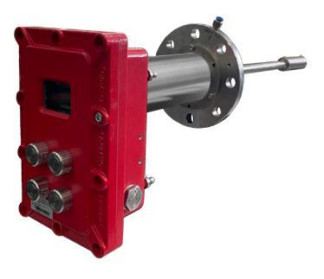

Рисунок 1 - Общий вид анализаторов
КФТЕГА 5О*СПИаВТ0М*ТЧ{ А
ОКГ1Д2 26-51 53/110
НГТС.413415 001 ТУ
А нал изато р Н ГГС Л13415.001
■ Кислород р2 0.25 Об. % ■
- Оксид углерода СО 0...5СЮ0 млн’1 ■ ■Температура ’С И
■ Давление кПа ■
■ Аналог. шх. (4..Й0 мА); 1 шт.
- Дискрет, в ых. (от кр. кол.): & шт.
■ Интерфейс RS-405: 2 шт.
■ Напряжение питания: -220±22В
30...ЙО Гц
* Мощность, не болея: 100 Вт
■ Диапазон рзб. темп.: -60. „НО X
- Климатической исполнение: УХЛЗ
Степень защиты; 1Р53СЛРС6
Взрывозащите: 1 Ex db НС Т+ Gb X
ЕАЭС:
Сертификат ызрывозащигы:
кг. 7500533.01.01.0778 4
Серия: KZ
Оыдан: Q3.12.2O25
№0308111

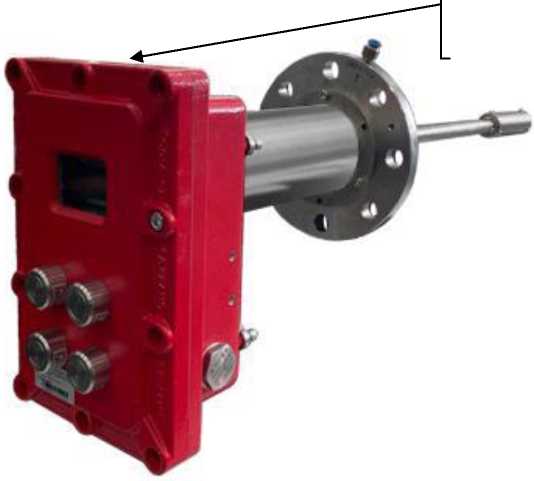

Место нанесениязаводского номера и знака утверждения типа
заводского номера
Рисунок 2 - Идентификационная табличка
Место нанесения знака утверждения типа
Место нанесения
Анализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО).
Внешнее ПО RemoteContact4 не является метрологически значимым и служит для удаленного подключения анализаторов. Возможность считывания идентификационных данных внешнего ПО не предусмотрена.
Встроенное ПО является неизменяемым, метрологически значимым и предназначено для обработки первичных сигналов сенсоров и формирования выходного сигнала.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные встроенного ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | interContact4 |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | 7067AB4D |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Участок диапазона измерений объемной доли определяемого компонента | Пределы допускаемой погрешности | |
| абсолютной | относитель ной | |||
| Кислород (O2) | от 0 до 25 % | от 0 до 1 % включ. | ±0,2 % | _ |
| св. 1 до 25 % включ. | _ | ±2 % | ||
| Оксид углерода (CO) | от 0 до 5000 млн 1 | от 0 до 500 млн-1 включ. | ±30 млн-1 | _ |
| св. 500 до 5000 млн-1 включ. | _ | ±5 % | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШХДХВ), мм, без учета длины погружного зонда, не более | 213Х289,5Х348,6 |
| Масса, кг, не более | 15 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 50 до 60 |
| Потребляемая электрическая мощность, Вт, не более | 100 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), % - атмосферное давление, кПа | от -60 до +40 от 10 до 98 от 84 до 106 |
| Степень защиты по ГОСТ 14254-2015 | IP 53C / IP 66 |
| Маркировка взрывозащиты | 1 Ex db IIC T4 Gb Х |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 9000 |
| Средний срок службы, лет | 10 |
наносится на идентификационную табличку методом фотохимпечати и на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность поставки анализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки анализаторов
| Наименование | Обозначение | Количество |
| Анализатор промышленный Контакт 4 | НГТС.413415.001 | 1 шт. |
| Паспорт | НГТС.413415.001 ПС | 1 экз. |
| Руководство по эксплуатации | НГТС.413415.001 РЭ | 1 экз. |
| Ведомость Запасных частей (ЗИП) | НГТС.413415.001 ЗИ | 1 экз. |
| Ведомость Комплект монтажных частей (КМЧ) | НГТС.413415.001 КМЧ | 1 экз. |
| Ведомость эксплуатационных документов | НГТС.413415.001 ВЭ | 1 экз. |
| Методика поверки | _ | 1 экз. |
| Комплект ЗИП согласно ведомости НГТС.413415.001 ЗИ | _ | 1 компл. |
| Комплект КМЧ согласно ведомости НГТС.413415.001 КМЧ | _ | 1 компл. |
| Внешнее программное обеспечение | RemoteContact4 | 1 копия |
приведены в разделе 3 «Использование по назначению» документа НГТС.413415.001 РЭ «Анализатор промышленный Контакт 4. Руководство по эксплуатации».
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
НГТС.413415.001 ТУ «Анализаторы промышленные Контакт 4. Технические условия».
