| Номер в госреестре | 98589-26 |
| Наименование СИ | Прессы испытательные |
| Обозначение типа СИ | YT-YS |
| Изготовитель | ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD. |
| Год регистрации | 2026 |
| Срок свидетельства | 27.05.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прессы испытательные YT-YS (далее - прессы) предназначены для измерения силы сжатия при испытаниях на прочность образцов бумаги, картона, бумаги-основы, бумажных гильз.
Принцип действия прессов основан преобразовании силоизмерительным тензометрическим датчиком нагрузки, приложенной при сжатии испытываемого образца, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Прессы представляют собой стационарный настольный прибор, состоящий из корпуса со встроенным компьютером с сенсорным дисплеем, встроенным принтером и расположенными внутри корпуса блока электропитания и электропривода. Сверху корпуса расположено прочное прямоугольное основание с отверстием для соединенного с электроприводом подвижного штока, к которому прикреплена опорная прижимная плита. Также на основании расположены две круглых прочных колонны с расположенной сверху них поперечной балкой, к которой прикреплены тензометрический датчик, соединенный с верхней прижимной плитой.
Прессы испытательные YT-YS выпускаются в двух модификациях и отличаются между собой наибольшим пределом измерений силы.
Идентификация прессов осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусе и отображающую информацию о модификации пресса и заводском номере, а также изучения эксплуатационной документации (руководство по эксплуатации), которая входит в обязательный комплект поставки пресса и содержит информацию о метрологических и технических характеристиках машины.
К средствам измерений данного типа относятся прессы испытательные YT-YS модификаций YT-YS3000A, YT-YS5000A, которые отличаются диапазоном измерений.
Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в буквенно-цифровом формате, состоящем из букв латинского алфавита и арабских цифр наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус пресса.
Нанесение знака поверки на прессы не предусмотрено.
Общий вид прессов испытательных YT-YS с местом расположения маркировочной таблички представлен на рисунке 1.
Общий вид маркировочной таблички с место расположения заводского номера представлен на рисунке 2.
tf’l
Место расположения маркировочной таблички
Рисунок 1 - Общий вид прессов испытательных YT-YS с местом расположения маркировочной таблички

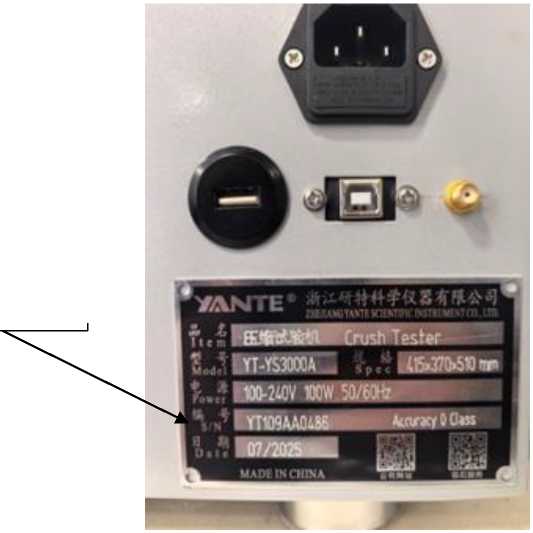

Место расположения заводского номера
Рисунок 2 - Общий вид маркировочной таблички с местом расположения заводского номера
Для работы с прессами используется метрологически значимое программное обеспечение (далее - ПО) «109-А», устанавливаемое на компьютер с сенсорным дисплеем, встроенный в пульт управления. ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 109-А |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.5 RUS |
| Алгоритм вычисления цифрового идентификатора | - |
аблица 2 - Метрологические характеристики
| Модификация | Диапазон измерений силы, Н | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон воспроизведения скорости перемещения опорной прижимной плиты, мм/мин | Пределы допускаемой абсолютной погрешности воспроизведения скорости перемещения опорной прижимной плиты, мм/мин |
| YT-YS3000A | от 10 до 3000 | ±0,5 | от 1 до 300 | ±1 |
| YT-YS5000A | от 10 до 5000 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 415x370x510 |
| Масса, кг, не более | 58 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +35 85 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 30000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пресс испытательный | YT-YS | 1 шт. |
| Кабель питания | - | 1 шт. |
| Бумага для принтера | - | 2 рул. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | по заказу |
приведены в разделе 6 «Порядок работы с прессом» руководства по эксплуатации «Прессы испытательные YT-YS».
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498;
Стандарт предприятия «Прессы испытательные YT-YS производства ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD.».
