рН-метры-милливольтметры pH-400, 89879-23

Назначение

рН-метры-милливольтметры рН-400 (далее - рН-метры), предназначены для измерений активности ионов водорода (рН), окислительно-восстановительных потенциалов (ОВП), ЭДС электродных систем и температуры водных растворов.

Описание

Принцип действия рН-метров заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (электрода), преобразования электрического сигнала в цифровой код, соответствующий результату измерений, и индикации полученного результата. Принцип действия первичного измерительного преобразователя (электрода) - потенциометрический, принцип действия датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры.

рН-метры выпускаются в двух модификациях, отличающихся метрологическими характеристиками: рН-метры-милливольтметры рН-410 и рН-метры-милливольтметры рН-420.

рН-метры конструктивно состоят из:

- вторичного преобразователя (далее - преобразователь). Преобразователь представляет собой микропроцессорный блок, оснащенный жидкокристаллическим дисплеем, клавишами управления, отсеком для аккумуляторных батарей и разъемами для подключения измерительных электродов и соединительных проводов. Преобразователь выполнен в едином корпусе. Предусмотрено подключение к преобразователю одного комбинированного электрода, либо одного измерительного и одного электрода сравнения, и датчика температуры. Результаты измерений отображаются на жидкокристаллическом дисплее в соответствии с выбранным режимом;

- первичных измерительных преобразователей (электродов). рН-метры оснащаются измерительными и вспомогательными, или комбинированными рН-электродами утвержденного типа и датчиками температуры.

На верхней стенке преобразователя расположены разъемы:

- BNC для подключения измерительных и комбинированных электродов,

- RCA для подключения датчика температуры,

- Ш4-0 для подключения электрода сравнения,

- Mini USB для подключения питания. Преобразователь имеет встроенный аккумулятор и может работать от сети переменного тока или в режиме автономного питания.

Для исключения влияния температуры анализируемых растворов предусмотрен режим автоматической термокомпенсации при подключенном датчике температуры.

Общий вид рН-метров показан на рисунках 1 и 2.

На задней стенке преобразователя расположена маркировочная табличка, которая содержит следующую информацию:

- наименование рН-метра,

- обозначение изготовителя,

- заводской номер, состоящий из латинских букв и цифр,

- знак утверждения типа.

Информация наносится на маркировочную табличку штемпелеванием. Пример маркировочной таблички приведен на рисунке 3.

Ограничение доступа к местам настройки (регулировки) осуществляется путем установления микропроцессорной платы в защищенный от вскрытия пластиковый корпус. Пломбирование рН-метров изготовителем не предусмотрено.

Нанесение знака поверки на рН-метры не предусмотрено.

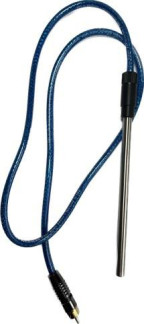

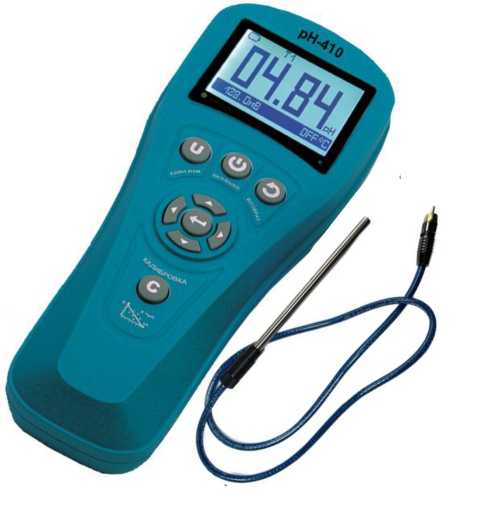

Рисунок 1 - Общий вид рН-метра-милливольтметра рН-400 модификация рН410 в комплекте с термодатчиком

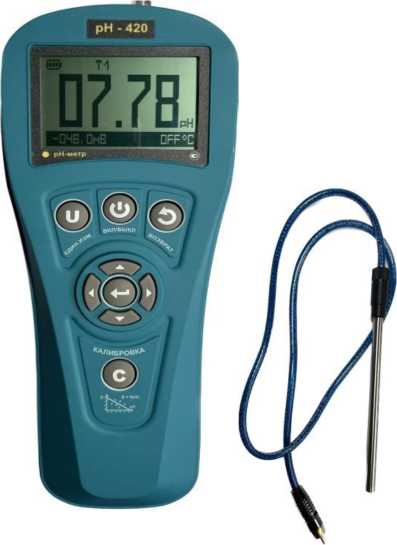

Рисунок 2 - Общий вид рН-метра-милливольтметра рН-400 модификация рН-420 в комплекте с термодатчиком

Обозначение изготовителя

Заводской номер

Рисунок 3 - Пример маркировочной таблички

Программное обеспечение

рН-метры оснащены встроенным программным обеспечением на базе микроконтроллера серии PIC.

Основные функции программного обеспечения - обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений.
