| Номер в госреестре | 88886-23 |
| Наименование СИ | Скобы рычажные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Diapazon JSC, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 20.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы рычажные (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, теплоизоляционных накладок, а также упора или без него.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой абсолютной погрешности и размахом показаний.
наносится на паспорт скоб типографским методом и на
Товарный знак
циферблат краской или с помощью наклейки.
Заводской номер скобы в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переставную пятку или теплоизоляционную накладку скобы краской или лазерной маркировкой, в местах, указанных на рисунке 5.
Возможность нанесения знака поверки на средство измерений отсутствует.

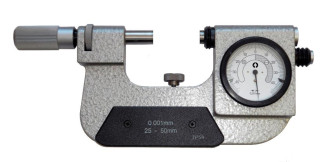

Общий вид скоб указан на рисунках 1 - 4.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Таблица 1 - Метрологические характеристики скоб
| Диапазон измерений скоб, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мкм | ||||
| Цена деления, мм | Диапазон показаний, мм | ±30 делений от нулевого штриха | св. ±30 делений от нулевого штриха | |||
| Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | |||
| от 0 до 25 | 0,001 | от -0,04 до +0,04 | ±1,0 | ±2,0 | ±2,0 | ±4,0 |
| от 25 до 50 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | ||
| от 50 до 75 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | ||
| от 75 до 100 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | ||
| от 0 до 25 | от -0,07 до +0,07 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | |
| от 25 до 50 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | ||
| от 50 до 75 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | ||
| от 75 до 100 | ±1,0 | ±2,0 | ±2,0 | ±4,0 | ||
| от 100 до 125 | 0,002 | от -0,14 до +0,14 | ±1,5 | ±3,0 | ±2,0 | ±6,0 |
| от 125 до 150 | ±1,5 | ±3,0 | ±2,0 | ±6,0 | ||
| от 150 до 175 | ±1,5 | ±4,0 | ±2,0 | ±6,0 | ||
| от 175 до 200 | ±1,5 | ±4,0 | ±2,0 | ±6,0 | ||
| Верхний предел | Допуск, мкм | Размах показаний, цены | ||
| диапазона измерений скоб, мм | плоскостности | параллельности | деления шкалы отсчетного устройства, не более | |
| Исп. 1 | Исп. 2 | |||
| 25 | 1,8 | |||
| 50 | ||||
| 75 | 2,5 | |||
| 100 | 0,6 | 1/3 | 1 | |
| 125 | 3,0 | |||
| 150 | 3,5 | |||
| 175 | 4,0 | |||
| 200 | 4,5 | |||
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы
Таблица 3 - Габаритные размеры и масса
| Диапазон измерений скоб, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| от 0 до 25 | 200х20х85 | 0,8 |
| от 25 до 50 | 228х25х95 | 1,2 |
| от 50 до 75 | 250х25х110 | 1,5 |
| от 75 до 100 | 280х25х130 | 2,0 |
| от 100 до 125 | 300х25х150 | 2,4 |
| от 125 до 150 | 330х30х180 | 3,4 |
| от 150 до 175 | 350х30х210 | 4,3 |
| от 175 до 200 | 380х30х260 | 5,0 |
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +17 до +23 80 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Скоба | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Diapazon JSC «Скобы рычажные».
| Зарегистрировано поверок | 658 |
| Поверителей | 31 |
| Актуальность данных | 25.07.2025 |
