Газоанализаторы ГАНК, 88629-23

Модификация

Особенности конструкции

Ex - маркировка по ГОСТ 31610.0-2014

IP маркировка

ГОСТ 14254-2015

1

2

3

4

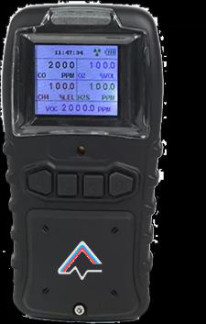

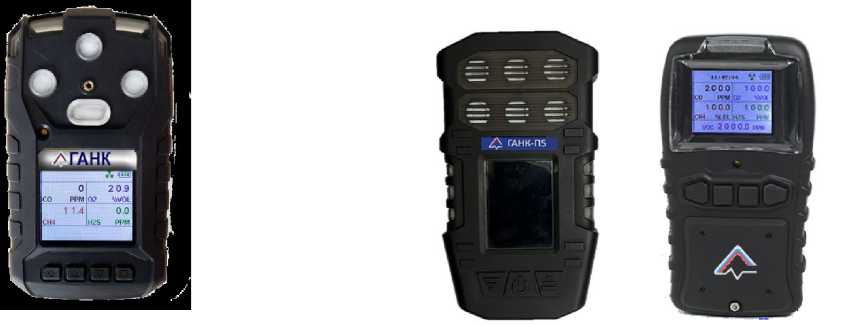

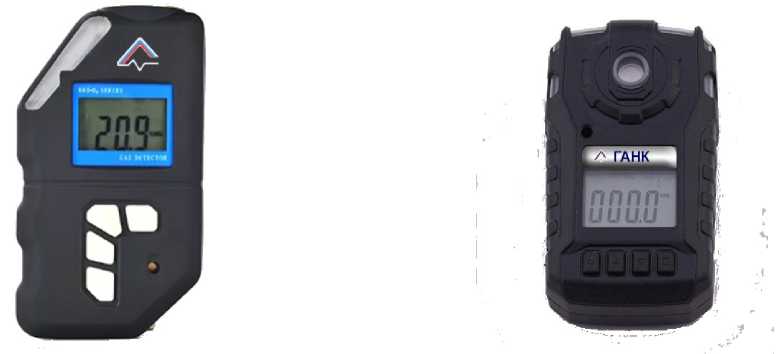

ГАНК-П1

Переносные

0Ех ia IIC T3 Ga X

IP 67

ГАНК-П2

0Ех da ia IIC T3 Ga X

ГАНК-П4

ГАНК-П5

ГАНК-Т1

Стационарные

1Ех db IIC T4 Gb X

IP 68

ГАНК-Т1Д

ГАНК-Т2

ГАНК-Т1ДСА

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

ГАНК

Номер версии (идентификационный номер) ПО, не ниже

V1.0

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

ИКсп-СН4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

ИКсп-СН4-100Т

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

ИКсп-СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

ИКсп-СН4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

ИКсп-СН4-100 %

от 0 до 100 %

±(0,1+0,049-X) %

ИКсп-СН4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3 ± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент метан)

ИКсп-С2С1оСН4-

100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

ИКсп-С2С1оСН4-

50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

ИКсп- C2C10CH4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

ИКсп-C2C10C3H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

ИКсп-C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

ИКсп-C2C10C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3

± (0,152-X - 15,6)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этилен C2H4

ИКсп-С2Н4-100

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

ИКсп-С2Н4—50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

ИКсп-СзН8-100

0 до 1,7 % (от 0 до 100 %НКПР)

±0,085 % (±5 % НКПР)

ИКсп-СзН8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

ИКсп-СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

ИКсп—СзН8— 100 %

от 0 до 100 %

±(0,1+0,049-X) %

ИКсп-СзН8-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

ИКсп-С4Н1о-1ОО

от 0 до 1,4 % (от 0 до 100 %НКПР)

±0,07 % (±5 % НКПР)

ИКсп-С4Н1о-5О

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

ИКсп-С4Н8-100

от 0 до 1,6 % (от 0 до 100 %НКПР)

±0,08 % (±5 % НКПР)

ИКсп-С4Н8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

ИКсп-i-C4H10-100

от 0 до 1,30 % (от 0 до 100 %НКПР)

±0,065 % (±5 % НКПР)

ИКсп4-С4Н1о-5О

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

ИКсп-С5Н12-100

от 0 до 1,1 % (от 0 до 100 %НКПР)

±0,055 % (±5 % НКПР)

ИКсп-С5Н12-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

ИКсп-С5Н10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

ИКсп-С5Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

ИКсп-СбН14-100

от 0 до 1,0 % (от 0 до 100 %НКПР)

±0,05 % (±5 % НКПР)

ИКсп-СбН14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклогексан СбН12

ИКсп-СбН12-100

от 0 до 1,0 % (от 0 до 100 %НКПР)

±0,05 % (±5 % НКПР)

ИКсп-СбН12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

ИКсп-С2Нб-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

ИКсп-С2Нб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

ИКсп-С2Нб-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

ИКсп-С2Нб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пары нефтепродуктов

ИКсп-СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Метанол СНзОН

ИКсп-СНзОН-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

ИКсп-СбНб-100

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

ИКсп-СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен(пропен) СзНб

ИКсп-СзНб-100

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

ИКсп-СзНб-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

ИКсп-С2Н5ОН-5О

от 0 до 1,55%

(от 0 до 50% НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

ИКсп-С7Н1б-100

от 0 до 0,85 % (от 0 до

100 % НКПР)

± 0,078 % (±5 % НКПР)

ИКсп-С7Н1б-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

ИКсп-С2Н4О-100

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

ИКсп-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Диоксид углерода СО2

ИКсп-СО2-2,5

от 0 до 0,5 % включ.

±0,05 %

св. 0,5 до 2,5 %

±(0,1-X) %

ИКсп-СО2-5

от 0 до 2,5 % включ.

±0,25 %

св. 2,5 до 5,0 %

±(0,1-X) %

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-пропанон (ацетон) СзНбО

ИКсп-С3Н6О-

50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

ИКсп-i-C4H8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

ИКсп4-С4Н8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метил-1,3 -бутадиен (изопрен) C5H8

ИКсп-С5Н8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

ИКсп-С5Н8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

ИКсп—С2Н2—100

от 0 до 2,30 % (от 0 до

100 % НКПР)

±0,12 % (±5 % НКПР)

ИКсп—С2Н2—50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

ИКсп-СзНз^50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

ИКсп-С7Н8-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

ИКсп-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

ИКсп- С8Н10-37,5T

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

ИКсп- С8Н10-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,03%

(±3 % НКПР)

н-октан С8Н18

ИКсп-С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

ИКсп-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

ИКсп-СбН12О2-25Т

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

ИКсп-СбН12О2-

50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

1,3-бутадиен (дИВИНИл) С4Н6

ИКсп-С4Нб-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,2-дихлорэтан C2H4CI2

ИКсп-С2Н4С12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

ИКсп-СЧ 1,^-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

ИКсп-СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (втор-бутанол) sЭХ-C4H9OH

ИКсп^ЭХ-

С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

ИКсп-С2НзС1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 % (±5 % НКПР)

Циклопропан

ИКсп-СзНб-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

СзНб

ИКсп-СзНб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

ИКсп-С2НбО-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

ИКсп-С4Н1оО-5О

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

ИКсп-СзНбО-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

ИКсп-СбН5С1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

ИКсп-С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

ИКсп-tert-С4Н90Н-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловы й эфир) tert-С5Н12О

ИКсп-tert-С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) р-С8Н1о

ИКсп-р-С8Н10-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-ксилол) о-С8Н1о

ИКсп-О-С8Н10-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) ьСЛ-ОН

ИКсп4-СзН7ОН-

50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Октен С8Н16

ИКсп-С8Н16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) КС5Н12

ИКсп4-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

ИКсп-СНзSH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

ИКсп-С2Н5SH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

ИКсп-С2Н3^50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид C2H6S2

ИКсп-С2Н6S2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

ИКсп-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

ИКсп-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

ИКсп-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

ИКсп-CH-ПН -50

от 0 до 50 % НКПР

±5 % НКПР

1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;

3) - значения НКПР для горючих газов и паров в соответствии с

ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому

калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013,

ГОСТ 52368-2005;

7) - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси, % (мг/м3).

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной

___ _ -1

доли, млн

массовой концентраци3), мг/м3

привед енной к ВПИ

относит ельной

1

2

3

4

5

6

1,1,1,2-тетрафторэтан C2H2F4 (R134a)

ИКсп-И134а-

1000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 1000

св. 424 до 4240

-

±20

ИКсп-И134а-

2000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 2000

св. 424 до 8480

-

±20

Пентафторэтан C2HF5 (R125)

ИКсп-И125-

1000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 1000

св. 499 до 4990

-

±20

ИКсп-И125-

2000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 2000

св. 499 до 9980

-

±20

Хлордифтор-метан CHClF2(R22)

ИКсп-Я22-1000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 1000

св. 360 до 3600

-

±20

ИКсп-Я22-2000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 2000

св. 360 до 7200

-

±20

1,2,2-трихлортрифтор этан C2Cl3F3(R113a)

ИКсп-И113а-

1000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 1000

св. 779 до 7790

-

±20

ИКсп-И113а-

2000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 2000

св. 779 до 15580

-

±20

Дихлорди-фторметан CC12F2(R12)

ИКсп-К.12-100

от 0 до 50 включ.

от 0 до 251 включ.

±20

-

св. 50 до 100

св. 251 до 503

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной

___ _ -1

доли, млн

массовой концентраци3), мг/м3

привед енной к ВПИ

относит ельной

1

2

3

4

5

6

1) - при контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

2) - диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений;

3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X<M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метан CH4

ТКсп-СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

ТКсп-СН4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

ТКсп-СН4-7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3

± (0,152-X - 15,6)

Этилен C2H4

ТКсп -C2H4-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

ТКсп-С2Н4-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Пропан C3H8

ТКсп -C3H8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

ТКсп -СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

ТКсп- C3H8-

7000

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000мг/м3

± (0,152-X - 15,6)

н-бутан C4H10

ТКсп -C4H10-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

ТКсп -C4H10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

ТКсп -C4H8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

ТКсп -C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

ТКсп -i-C4H10-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

ТКсп -i-C4H10-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

ТКсп -С5Н12-50Т

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,033 % (±3 % НКПР)

ТКсп -C5H12-50

от 0 до0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

ТКсп -С5Н10-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

ТКсп -С5Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

ТКсп -СбН14-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

ТКсп -C6H14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Циклогексан СбН12

ТКсп -СбН12-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

ТКсп -СбН12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

ТКсп -C2H6-50I

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

ТКсп -C2H6-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Метанол СНзОН

ТКсп -СНзОН-50Т

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 % (±3 % НКПР)

ТКсп-СНзОН-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

ТКсп -СбНб-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

ТКсп -СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен (пропен) СзНб

ТКсп -СзНб-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

ТКсп -СзНб-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол С2Н5ОН

ТКсп -С2Н5ОН-50Т

от 0 до 1,55 % (от 0 до 48,3 % НКПР)

± 0,093 % (±3 % НКПР)

ТКсп -С2Н5ОН-5О

от 0 до 1,55 % (от 0 до 48,3 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

ТКсп — С7Н16-50Т

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,025 % (±3 % НКПР)

ТКсп -С7Н16-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

ТКсп -С2Н4О-50Т

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,078 % (±3 % НКПР)

ТКсп -С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) C3H6O

ТКсп -СзНбО-50Т

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,075 % (±3 % НКПР)

ТКсп -СзНбО-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

Водород Н2

ТКсп -Н2-50Т

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,12 % (±3 % НКПР)

ТКсп -Н2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

ТКсп -i-С4Н8-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

ТКсп -i-C4H8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил-1,3-бутадиен (изопрен) C5H8

ТКсп -С5Н8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

ТКсп -C5H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

ТКсп -С2Н2-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,069 % (±3 % НКПР)

ТКсп -С2Н2-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

ТКсп -C3H3N-5OT

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,084 % (±3 % НКПР)

ТКсп -C3H3N-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

ТКсп -С7Н8-50Т

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 % (±3 % НКПР)

ТКсп -С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

ТКсп -С8Н10-37,5Т

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан

С8Н18

ТКсп -С8Н18-50Т

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,024 % (±3 % НКПР)

ТКсп -С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

ТКсп -С4Н8О2-50Т

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 % (±3 % НКПР)

ТКсп -С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Метилацетат С3Н6О2

ТКсп -С3Н6О2-50Т

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,093 % (±3 % НКПР)

ТКсп -С3Н6О2-50

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

Бутилацетат С6Н12О2

ТКсп -СбН12О2-25Т

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

ТКсп -С3Н6О2-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

1,3-бутадиен (дИВИНИл) С4Н6

ТКсп -С4Н6-50Т

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,042 % (±3 % НКПР)

ТКсп -С4Н6-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

1,2-дихлорэтан С2Н4С12

ТКсп -С2Н4С12-50Т

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,19 % (±3 % НКПР)

ТКсп -С2Н4С12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

ТКсп - C2H6S-50Т

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,066 % (±3 % НКПР)

ТКсп - C2H6S-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

ТКсп -СбН12-50Т

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,036 % (±3 % НКПР)

ТКсп -СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sЭХ-C4H9OH

ТКсп -бЭХ-С4Н9ОН-31,2Т

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

ТКсп -С2Н3С1-50Т

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 % (±3 % НКПР)

Циклопропан СзНб

ТКсп -СзНб-50Т

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,072 % (±3 % НКПР)

ТКсп -СзНб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

ТКсп -С2Н6О-50Т

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,081 % (±3 % НКПР)

ТКсп -С2Н6О-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Диэтиловый эфир С4Н10О

ТКсп -С4Н10О-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

ТКсп -С4Н10О-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

ТКсп -СзНбО-50Т

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,057 % (±3 % НКПР)

ТКсп -СзНбО-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

ТКсп -СбН5С1-38,4T

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

ТКсп -С4Н8О-50Т

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,045 % (±3 % НКПР)

ТКсп -С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

2-метил- 2-пропанол (третбутанол) tert-C4H9OH

ТКсп -tert-С4Н90Н-50Т

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,054 % (±3 % НКПР)

ТКсп -tert-С4Н90Н-50

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси- 2-метилпропан (метилтретбутилов ый эфир) tert-С5Н12О

ТКсп -tert-С5Н12О-50Т

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,048 % (±3 % НКПР)

ТКсп -tert-С5Н12О-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) p-C8Hio

ТКсп -Р-С8Н10-22,2T

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-КСИЛОл) 0-С8Н10

ТКсп -О-С8Н10-20T

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) i-С3Н7ОН

ТКсп -i-СзН7ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Аммиак NH3

ТКсп -NH3-50Т

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,45 % (±3 % НКПР)

ТКсп -NH3-50

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,75 % (±5 % НКПР)

Октен С8Н16

ТКсп -С8Н16-33,3T

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) РС5Н12

ТКсп 4-С5Н12-50Т

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,039 % (±3 % НКПР)

ТКсп 4-С5Н12-

50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

ТКсп -CH3SH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

ТКсп -C2H5SH-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

ТКсп -C2H3N-50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

Диметилдисульфид C2H6S2

ТКсп -C2H6S2-50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Бензин4)5)

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Определяемый компонент1)

Модификация сенсора

Диапазон измерений определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Керосин4)7)

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

ТКсп-СН-ПН-

50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С2-С10 (поверочный компонент метан)

ТКсп -С2С10СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

ТКсп -C2C10CH4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

ТКсп- C2C10 CH4-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

ТКсп -С2С10С3Н8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

ТКсп-C2C10C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

ТКсп- C2C10 C3H8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3

± (0,152-X - 15,6)

1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений.

3) - значения НКПР для горючих газов и паров в соответствии с

ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013,

ГОСТ 52368-2005;

7) - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентраци и3), мг/м3

приведе нной к ВПИ

относит ельной

1

2

3

4

5

6

Сероводород H2S

ЭХсп-^-7,1

от 0 до 7,1млн-1

от 0 до 10,0 включ.

±15

-

ЭХсп-^-20

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20 млн-1

св. 14,2 до 28,4

-

±10

ЭХсп-^-50

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50млн-1

св. 7,1 до 71

-

±15

ЭХс|Г1^-10)0)

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100

-1 млн 1

св. 14,2 до

142

-

±10

ЭХсп-^-200

от 0 до 20 млн-1 включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200млн-1

св. 28,4 до

284

-

±15

ЭХсп-^-2000

от 0 до 200 млн-1 включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000 млн-1

св. 284 до 2840

-

±15

Оксид этилена C2H4O

ЭХсп-С2Н4О-5

от 0 до 0,5 млн-1 включ.

от 0 до 0,915 включ.

±20

-

св. 0,5 до 5 млн-1

св. 0,915 до 9,15

-

±20

ЭХсп-С2Н4О-20

от 0 до 5 млн-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20млн-1

св. 9,15 до 36,6

-

±20

Хлористый водород HCL

ЭХсп-НСЪ-30

от 0 до 3 млн-1 включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30млн-1

св. 4,56 до 45,6

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации 3), мг/м3

привед енной к

ВПИ

относит ельной

1

2

3

4

5

6

Фтористый водород HF

ЭХсп-ет-5

от 0 до 0,1млн-1 включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн-1

св. 0,08 до 4,15

-

±20

ЭХсп-HF-lO

от 0 до 1 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10млн-1

св. 0,8 до 8,3

-

±20

Озон Оз

ЭХсп-Оз-0,25

от 0 до 0,05 млн-1 включ.

от 0 до 0,1 включ.

±20

-

св. 0,05 до 0,25

-1 млн

св. 0,1 до 0,5

-

±20

ЭХсп-Оз-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,2 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,2 до 2

-

±20

Моносилан (силан) SH

ЭХсп^Н4-50

от 0 до 10 млн-1 включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50

-1 млн 1

св. 13,4 до 67

-

±20

Оксид азота NO

ЭХсп-NO^O

от 0 до 5 млн-1 включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50млн-1

св. 6,25 до 62,5

-

±20

ЭХсп^О-250

от 0 до 50 млн-1 включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250

-1 млн

св. 62,5 до 312,5

-

±20

Диоксид азота NO2

ЭХсп-^2-20

от 0 до 1 млн-1 включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20млн-1

св. 1,91 до 38,2

-

±20

Аммиак NH3

ЭХсп-NHз-100

от 0 до 10 млн-1 включ.

от 0 до 7,1 включ.

±20

-

св. 10 до 100

-1 млн 1

св. 7,1 до 71

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентраци и3), мг/м3

приведе нной к ВПИ

относи тельно й

1

2

3

4

5

6

Аммиак NH3

ЭХсп-ЫНз-500

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн-1

св. 21,3 до 355

-

±20

ЭХсп-NH3-1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000

-1 млн

св. 71 до 710

-

±20

Цианистый водород HCN

ЭХсп-HCN-lO

от 0 до 0,5млн-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн-1

св. 0,56 до 11,2

-

±15

ЭХсп-НС^15

от 0 до 1 млн-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15млн-1

св. 1,12 до 16,8

-

±15

ЭХсп-НС^ЗО

от 0 до 5 млн-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн-1

св. 5,6 до 33,6

-

±15

ЭХсп-HCN-WO

от 0 до 10 млн-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн-1

св. 11,2 до

112

-

±15

Оксид углерода CO

ЭХсп-СО-200

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн-1

св. 17,4 до 232

-

±20

ЭХсп-СО-5ОО

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн-1

св. 17,4 до 580

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрац ии3), мг/м3

приведен ной к

ВПИ

относи тельно й

1

2

3

4

5

6

Оксид углерода CO

ЭХсп-СО-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160

включ.

±20

-

св. 1000 до 5000

-1

млн 1

св. 1160 до 5800

-

±20

Диоксид серы SO2

ЭХсп^О22-5

от 0 до 1 млн-1 включ.

от 0 до 2,66 включ.

±20

-

св. 1 до 5 млн-1

св. 2,66 до 13,3

-

±20

ЭХп-802-15

от 0 до 5 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 15

-1 млн

св. 13,3 до 39,9

-

±20

ЭХсп-802-20

от 0 до 5 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн-1

св. 13,3 до 53,2

-

±20

ЭХсп-802-50

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50

-1 млн

св. 26,6 до 133

-

±20

ЭХсп-802-100

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн-1

св. 26,6 до 266

-

±20

ЭХсп-802-2000

от 0 до 100 млн-1 включ.

от 0 до 266 включ.

±20

-

св. 100 до 2000

-1

млн 1

св. 266 до 5320

-

±20

Хлор Cl 2

ЭХсп-С12-5

от 0 до 0,3 млн-1 включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн-1

св. 0,88 до 14,75

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентра ции3), мг/м3

приведен ной к

ВПИ

относи тельно й

1

2

3

4

5

6

Хлор Cl 2

ЭХсп-С12-15

от 0 до 5 млн-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 15

-1 млн 1

св. 14,7 до 44,2

-

±20

ЭХсп-С12-20

от 0 до 5 млн-1 включ.

от 0 до 14,7 включ.

±20

-

св. 5 до 20млн-1

св. 14,7 до 59

-

±20

Кислород О2

ЭХсп-О2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

Водород Н2

ЭХсп-Н2-1000

от 0 до 100 млн-1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000

-1 млн

св. 8,0 до 80,0

-

±10

ЭХсп-Н2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

ЭХсп-Н2-20000

от 0 до 10000 млн-1 включ.

от 0 до 800 включ.

±10

-

св. 10000 до 20000 млн-1

св. 800 до 1600

-

±10

Формальдегид СН2О

ЭХсп-СН2О-10

от 0 до 0,4млн-1 включ.

от 0 до 0,5 включ.

±20

-

св. 0,4 до 10 млн-1

св. 0,5 до 12,5

-

±20

Несимметричн ый диметилгидраз ИН C2H8N2

ЭХсп-C2H8N2-O,5

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±20

-

св. 0,12 до 0,5

-1 млн

св. 0,3 до 1,24

-

±20

Определяемы й компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрац ии3), мг/м3

приведен ной к

ВПИ

относите льной

1

2

3

4

5

6

Метанол

CH3OH

ЭХсп-СНзОН-20

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20млн-1

св. 6,65 до 26,6

-

±20

ЭХсп— СНзОН-50

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50млн-1

св. 6,65 до 66,5

-

±20

ЭХсп— CH3OH-100

от 0 до 10 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 10 до 100млн-1

св. 13,3 до 133

-

±20

ЭХсп— CH3OH—200

от 0 до 20 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 20 до 200

-1 млн 1

св. 26,6 до 266,0

-

±20

ЭХсп-CH3OH-1000

от 0 до 100 млн-1 включ.

от 0 до 133,0 включ.

±20

-

св. 100 до 1000

-1 млн

св. 133,0 до 1330

-

±20

Этантиол (этилмеркап-тан) C2H5SH

ЭХсп-C2H5SH-4

от 0 до 0,4 млн-1 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 4

-1 млн

св. 1 до 10

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентраци и3), мг/м3

приведе нной к ВПИ

относ итель ной

1

2

3

4

5

6

Метантиол (метилмер-каптан) CH3SH

ЭХсп-СНзSH-4

от 0 до 0,4млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 4 млн-1

св. 0,8 до 8

-

±20

Карбонилхлорид (фосген) СОС12

ЭХсп-СОС12-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,41 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,41 до 4,11

-

±20

ЭХсп-СОС12-4

от 0 до 0,2 млн-1 включ.

от 0 до 0,82 включ.

±20

-

Фтор F2

ЭХсп-Р2-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,16 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,16 до 1,58

-

±20

Фосфин РНз

ЭХсп-РНз-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,14 включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,14 до 1,41

-

±20

ЭХсп-РНз-10

от 0 до 1 млн-1 включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св.1,41 до 14,1

-

±20

Арсин AsH3

ЭХсп^Нз-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,32 до 3,24

-

±20

Уксусная кислота C2H4O2

ЭХсп-С2Н4О2-

10

от 0 до 2 млн-1 включ.

от 0 до 5 включ.

±20

-

св. 2 до 10млн-1

св. 5 до 25

-

±20

ЭХсп-С2Н4О2—

30

от 0 до 5 млн-1 включ.

от 0 до 12,5 включ.

±20

-

св. 5 до 30млн-1

св.12,5 до 75,0

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентраци и3), мг/м3

приведе нной к ВПИ

относи тельно й

1

2

3

4

5

6

Гидразин N2H4

ЭХспАЧ 1.1-2

от 0 до 0,2 млн-1 включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн-1

св. 0,26 до 2,66

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к ВПИ

относи тельно й

1

2

3

4

5

6

Винилхлорид C2H3C1

ФИсп-С2Н3С1-10

от 0 до 1,9 включ.

от 0 до 5 включ.

±20

-

св. 1,9 до 10

св. 5 до 26

-

±20

ФИсп-С2Н3С1-100

от 0 до 10 включ.

от 0 до 26 включ.

±20

-

св. 10 до 100

св. 26 до 260

-

±20

ФИсп-С2Н3С1-500

от 0 до 500

от 0 до 260 включ.

±20

-

св. 100 до 500

св. 260 до 1300

-

±20

ФИсп-С2Н3С1-

1000

от 0 до 500

от 0 до 1295

±25

-

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к ВПИ

относи тельно й

1

2

3

4

5

6

Бензол СбНб

ФИсп-СбНб-10

от 0 до 4,6 включ.

от 0 до 15 включ.

±20

-

св. 4,6 до 10

св. 15 до 32,5

-

±20

ФИсп-СбНб-100

от 0 до 10 включ.

от 0 до 32,5 включ.

±20

-

св. 10 до 100

св. 32,5 до 325

-

±20

ФИсп-СбНб-500

от 0 до 100 включ.

от 0 до 325 включ.

±20

-

св. 100 до 500

св. 325 до 1625

-

±20

ФИсп-СбНб-

1000

от 0 до 500

от 0 до 1625

±25

-

Этилбензол C8H10

ФИсп-С8Н10-10

от 0 до 2 включ.

от 0 до 8,8 включ.

±20

-

св. 2 до 10

св. 8,8 до 44,1

-

±20

ФИсп-C8H10-100

от 0 до 10 включ.

от 0 до 44,1 включ.

± 15

-

св. 10 до 100

св. 44,1 до 441

-

± 15

ФИсп-С8Н1о-5ОО

от 0 до 100 включ.

от 0 до 441 включ.

± 15

-

св. 100 до 500

св. 441 до 2205

-

± 15

ФИсп-С8Н10-

1000

от 0 до 500

от 0 до 2205

± 25

-

Фенилэтилен (стирол) (винилбензол) C8H8

ФИсп-C8H8-10

от 0 до 2 включ.

от 0 до 8,6 включ.

±20

-

св. 2 до 10

св. 8,6 до 43,3

-

±20

ФИсп-C8H8-40

от 0 до 6,9 включ.

от 0 до 29,9 включ.

±20

-

св. 6,9 до 40

св. 29,9 до 173,2

-

±20

ФИсп-С8Н8-500

от 0 до 100 включ.

от 0 до 433 включ.

±20

-

св. 100 до 500

св. 433 до 2165

-

±20

ФИсп-С8Н8-

1000

от 0 до 500

от 0 до 2165

±20

-

н-

пропилацетат C5H10O2

ФИсп-C5H10O2-10

от 0 до 2 включ.

от 0 до 8,5 включ.

±20

-

св. 2 до 10

св. 8,5 до 42,5

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к ВПИ

относи тельно й

1

2

3

4

5

6

н-пропилацетат

C5H10O2

ФИсп-C5H10O2-100

от 0 до 30 включ.

от 0 до 127,5 включ.

±20

-

св. 30 до 100

св. 127,5 до 425

-

±20

Эпихлоргидрин С3Н5С10

ФИсп-С3Н5С10-10

от 0 до 2 включ.

от 0 до 7,7 включ.

±20

-

св. 2 до 10

св. 7,7 до 38,5

-

±20

Хлористый бензил C7H7Q

ФИсп-C7H7C1-10

от 0 до 2 включ.

от 0 до 10,5 включ.

±20

-

св. 2 до 10

св. 10,5 до 52,67

-

±20

Фурфуриловый спирт C5H6O2

ФИсп-С5НбО2-

10

от 0 до 2 включ.

от 0 до 8,6 включ.

±20

-

св. 2 до 10

св. 8,6 до 40,8

-

±20

Этанол C2H5OH

ФИсп-C2H5OH-10

от 0 до 2 включ.

от 0 до 3,84 включ.

± 20

-

св. 2 до 10

св.3,84 до 19,2

-

± 20

ФИсп-C2H5OH-100

от 0 до 10 включ.

от 0 до 19,2 включ.

± 20

-

св. 10 до 100

св.19,2 до 192

-

± 20

ФИсп-C2H5OH-1000

от 0 до 500

от 0 до 960

± 20

-

ФИсп-C2H5OH-2000

от 0 до 500 включ.

от 0 до 960 включ.

± 15

-

св. 500 до 2000

св. 960 до 3840

-

± 15

Моноэтанолами н (2-аминоэтанол) C2H7NO

ФИсп-C2H7NO-3

от 0 до 0,2 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,2 до 3

св. 0,5 до 7,6

-

± 20

ФИсп-C2H7NO-10

от 0 до 2 включ.

от 0 до 5,1 включ.

± 20

-

св. 2 до 10

св. 5,1 до 25,4

-

± 20

Определяемый компонент1)

Модификаци я сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Формальдегид СН2О

ФИсп-CH2O-10

от 0 до 0,4 включ.

от 0 до 0,5 включ.

± 20

-

св. 0,4 до 10

св. 0,5 до 12,5

-

± 20

2-пропанол (изопропанол) i-С3Н7ОН

ФИсп-i-C3H7OH-1O

от 0 до 4 включ.

от 0 до 10 включ.

± 20

-

св. 4 до 10

св. 10 до 25

-

± 20

ФИсп-i-С3Н7ОН-1ОО

от 0 до 20 включ.

от 0 до 50 включ.

± 20

-

св. 20 до 100

св. 50 до 250

-

± 20

Уксусная кислота C2H4O2

ФИсп-C2H4O2-10

от 0 до 2 включ.

от 0 до 5 включ.

± 20

-

св. 2 до 10

св. 5 до 25

-

± 20

ФИсп-C2H4O2-100

от 0 до 100

от 0 до 250

±20

-

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

ФИсп-i-C4H8-10

от 0 до 2 включ.

от 0 до 4,6 включ.

±20

-

св. 2 до 10

св. 4,6 до 23,3

-

±20

ФИсп-i-C4H8-100

от 0 до 10 включ.

от 0 до 23,3 включ.

±20

-

св. 10 до 100

св. 23,3 до 233

-

±20

ФИсп-i-C4H8-1000

от 0 до 100 включ.

от 0 до 233 включ.

±15

-

св. 100 до 1000

св. 233 до 2330

-

±15

ФИсп-i-С4Н8-6ООО

от 0 до 500 включ.

от 0 до 1165 включ.

±15

-

св. 500 до 6000

св. 1165 до 13980

-

±15

1-бутанол C4H9OH

ФИсп-C4H9OH-10

от 0 до 3,2 включ.

от 0 до 9,9 включ.

±20

-

св. 3,2 до 10

св. 9,9 до 30,8

-

±20

ФИсп-C4H9OH-40

от 0 до 9,7 включ.

от 0 до 29,9 включ.

±20

-

св. 9,7 до 40

св. 29,9 до 123,3

-

Определяемый компонент1)

Модифика ция сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приве денно й к ВПИ

относи тельно й

1

2

3

4

5

6

1-бутанол C4H9OH

ФИсп-C4H9OH-100

от 0 до 10 включ.

от 0 до 30,8 включ.

±20

-

св. 10 до 100

св. 29,9 до 123,3

-

±20

Диэтиламин C4H11N

ФИсп-C4H11N-10

от 0 до 3 включ.

от 0 до 9,1 включ.

±20

-

св. 3 до 10

св. 9,1 до 30,4

-

±20

ФИсп-C4H11N-40

от 0 до 9,8 включ.

от 0 до 29,8 включ.

±20

-

св. 9,8 до 40

св. 29,8 до 121,6

-

±20

ФИсп-C4H11N-100

от 0 до 10 включ.

от 0 до 30,4 включ.

±20

-

св. 10 до 100

Св. 30,4 до 304

-

±20

Метанол CH3OH

ФИсп-CH3OH-10

от 0 до 3,75 включ.

от 0 до 4,98 включ.

±15

-

св. 3,75 до 10

св. 4,98 до 13,3

-

±15

ФИсп-CH3OH-40

от 0 до 11,2 включ.

от 0 до 14,9 включ.

±15

-

св. 11,2 до 40

св. 14,9 до 53,2

-

±15

ФИсп-CH3OH-100

от 0 до 10 включ.

от 0 до 13,3 включ.

±20

-

св. 10 до 40

св. 13,3 до 133

-

±20

Метилбензол (толуол) C7H8

ФИсп-C7H8-10

от 0 до 2 включ.

от 0 до 7,66 включ.

±20

-

св. 2 до 10

св. 7,66 до 38,3

-

±20

ФИсп-C7H8-40

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 40

св. 49,8 до 153,3

-

±15

ФИсп-C7H8-100

от 0 до 13 включ.

от 0 до 49,8 включ.

±15

-

св. 13 до 100

св. 49,8 до 383

-

±15

Фенол C6H5OH

ФИсп-C6H5OH-3

от 0 до 0,25 включ.

от 0 до 0,98 включ.

±20

-

св. 0,25 до 3

св. 0,98 до 11,74

-

±20

Определяемый компонент1)

Модифика ция сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приве денно й к ВПИ

относи тельно й

1

2

3

4

5

6

Фенол C6H5OH

ФИсп-C6H5OH-10

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,1

-

±20

ФИсп-C6H5OH-100

от 0 до 10 включ.

от 0 до 8,82 включ.

±20

-

св. 10 до 100

св. 8,82 до 44,1

-

±20

1,2-диметилбензол (о-КСИЛОЛ) O-C8H10

ФИсп-m-C8H10-10

от 0 до 2 включ.

от 0 до 8,82 включ.

±20

-

св. 2 до 10

св. 8,82 до 44,1

-

±20

ФИсп-О-C8H10-100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

1,3-диметилбензол (м-ксилол) m-C8H10

ФИсп-m-C8H10-10

от 0 до 2 включ.

от 0 до 8,82 включ.

±20

-

св. 2 до 10

св. 8,82 до 44,1

-

±20

ФИсп-m-C8H10-100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

1,4-диметилбензол (п-КСИЛОл) P-C8H10

ФИсп-m-C8H10-10

от 0 до 2 включ.

от 0 до 8,82 включ.

±20

-

св. 2 до 10

св. 8,82 до 44,1

-

±20

ФИсп-p-C8H10-100

от 0 до 10 включ.

от 0 до 44,2 включ.

±15

-

св. 10 до 100

св. 44,2 до 442

-

±15

Гексафторид серы SF6

ФИсп-p-SF6-10

от 0 до 2 включ.

от 0 до 12,16 включ.

±20

-

св. 2 до 10

св. 12,16 до 60,8

-

±20

ФИсп-p-SF6-100

от 0 до 10 включ.

от 12,16 до 60,8 включ.

±20

-

св. 10 до 100

св. 60,8 до 608

-

±20

Фосфин PH3

ФИсп-PH3-10

от 0 до 1 включ.

от 0 до 1,4 включ.

±20

-

св. 1 до 10

св. 1,4 до 14,1

-

±20

Определяемы й компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приве денно й к ВПИ

относи тельно й

1

2

3

4

5

6

Нафталин С10Н8

ФИсп-C10H8-10

от 0 до 3,7 включ.

от 0 до 19,7 включ.

±20

-

св. 3,7 до 10

св. 19,7 до 53,3

-

±20

Бром Br2

ФИсп-ВГ2—2

от 0 до 0,2 включ.

от 0 до 1,33 включ.

±20

-

Аммиак NH3

ФИсп-NH3-100

от 0 до 20 включ.

от 0 до 14,2 включ.

±15

-

св. 20 до 100

св. 14,2 до 71

-

±15

ФИсп-NH3-1000

от 0 до 100 включ.

от 0 до 71 включ.

±15

-

св. 100 до 1000

св. 71 до 710

-

±15

Этантиол (этилмеркаптан) C2H5SH

ФИсп-C2H5SH-10

от 0 до 0,4 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 10

св. 1 до 25,8

-

±20

ФИсп-C2H5SH-20

от 0 до 2 включ.

от 0 до 5,16 включ.

±20

-

св. 2 до 20

св. 5,16 до 51,6

-

±20

Метантиол (метилмеркапта н) CH3SH

ФИсп-CH3SH-10

от 0 до 0,4 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 10

св. 0,8 до 20

-

±20

ФИсп-CH3SH-20

от 0 до 2 включ.

от 0 до 4 включ.

±20

-

св. 2 до 20

св. 4 до 40

-

±20

Этилацетат C4H8O2

ФИсп-C4H8O2-100

от 0 до 13 включ.

от 0 до 47,6 включ.

±20

-

св. 13 до 100

св. 47,6 до 366

-

±20

Бутилацетат C6H12O2

ФИсп-C6H12O2-50

от 0 до 5 включ.

от 0 до 24,15 включ.

±20

-

св. 5 до 50

св. 24,15 до 241,5

-

±20

ФИсп-C6H12O2-100

от 0 до 10 включ.

от 0 до 48,3 включ.

±20

-

св. 10 до 100

св. 48,3 до 483

-

±20

Пропилен (пропен) C3H6

ФИсп-СзНб-10

от 0 до 2включ.

от 0 до 3,5 включ.

±15

-

св. 2 до 10

св. 3,5 до 17,5

-

±15

ФИсп-СзНб-100

от 0 до 10 включ.

от 0 до 17,5 включ.

±20

-

св. 10 до 100

св. 17,5 до 175

-

±20

ФИсп-СзНб-ЗОО

от 0 до 50 включ.

от 0 до 93,5 включ.

±15

-

св. 50 до 300

св. 93,5 до 561

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к ВПИ

относи тельно й

1

2

3

4

5

6

2,6-толуиленди-изоцианат СзСбНз (NCO)2

ФИсп-СзСбНз (NCO)2-1

от 0 до 0,1 включ.

от 0 до 0,72 включ.

±20

-

св. 0,1 до 1

св. 0,72 до 7,24

-

±20

2,3-дитиабутан (диметилдисул ьфид) C?H6S2

ФИсп-C2H6S2-2

от 0 до 0,35 включ.

от 0 до 1,37 включ.

±20

-

св. 0,35 до 2

св. 1,37 до 7,8

-

±20

ФИсп-C2H6S2-1O

от 0 до 2 включ.

от 0 до 7,8 включ.

±20

-

св. 2 до 10

св. 7,8 до 39,2

-

±20

2,5-фурандион (малеиновый ангидрид) C4H2O3

ФИ11-С4Н2О3-3

от 0 до 0,25 включ.

от 0 до 1,02 включ.

±20

-

св. 0,25 до 3

св. 1,02 до 12,2

-

±20

ФИ11-С4Н2О3-

10

от 0 до 2 включ.

от 0 до 8,16 включ.

±20

-

св. 2 до 10

св. 8,16 до 40,8

-

±20

Дисульфид углерода (сероуглерод) CS2

ФИсп-С82-10

от 0 до 1 включ.

от 0 до 3,17 включ.

±20

-

св. 1 до 10

св. 3,17 до 31,7

-

±20

Ацетонитрил C2H3N

ФИсп-С2Н3^10

от 0 до 6 включ.

от 0 до 10,2 включ.

±15

-

св. 6 до 10

св. 10,2 до 17,1

-

±15

Циклогексан СбН12

ФИсп-СбН12-100

от 0 до 20 включ.

от 0 до 70 включ.

±20

-

св. 20 до 100

св. 70 до 350

-

±20

1,3-бутадиен (дИВИНИл) С4Н6

ФИсп-С4Н6-500

от 0 до 50 включ.

от 0 до 112 включ.

±20

-

св. 50 до 500

св. 112 до 1125

-

±20

н-гексан СбН14

ФИсп-СбН14-1000

от 0 до 84 включ.

от 0 до 301 включ.

±20

-

св. 84 до 1000

св. 301 до 3584

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к

ВПИ

относи тельно й

1

2

3

4

5

6

Арсин AsH3

ФИсп-AsH3 -3

от 0 до 0,1 включ.

от 0 до 0,32 включ.

±20

-

св. 0,1 до 3

св. 0,32 до 9,7

-

±20

ФИсп-AsH -10

от 0 до 2 включ.

от 0 до 6,48 включ.

±20

-

св. 2 до 10

св. 6,48 до 32,4

-

±20

Диметил-сульфид C2H6S

ФИсп- C2H6S -5

от 0 до 1включ.

от 0 до 2,58 включ.

±20

-

св. 1 до 5

св. 2,58 до 12,9

-

±20

ФИсп-C2H6S -100

от 0 до 20 включ.

от 0 до 51,6 включ.

±20

-

св. 20 до 100

св. 51,6 до 258

-

±20

Этилен C2H4

ФИсп-C2H4 -300

от 0 до 20 включ.

от 0 до 23,4 включ.

±20

-

св. 20 до 300

св. 23,4 до 351

-

±20

ФИсп-C2H4-1800

от 0 до 100 включ.

от 0 до 117 включ.

±20

-

св. 100 до 1800

св. 117 до 2106

-

±20

Тетрафторэтан C2F4

ФИсп-C2F4-10

от 0 до 2 включ.

от 0 до 8,32 включ.

±20

-

св. 2 до 10

св. 8,32 до 41,6

-

±20

ФИсп-C2F4-100

от 0 до 10 включ.

от 0 до 41,6 включ.

±20

-

св. 10 до 100

св. 41,6 до 416

-

±20

Акрилонитрил C3H3N

ФИсп-C3H3N-10

от 0 до 0,7 включ.

от 0 до 1,45 включ.

±20

-

св. 0,7 до 10

св. 1,45 до 22,1

-

±20

Муравьиная кислота CH2O2

ФИсп-CH2O2-10

от 0 до 0,5 включ.

от 0 до 0,96 включ.

±20

-

св. 0,5 до 10

св. 0,96 до 19,1

-

±20

н-гептан С7Н16

ФИсп-С7Н16-500

от 0 до 50 включ.

от 0 до 208 включ.

±15

-

св. 50 до 500

св. 208 до 2084

-

±15

ФИсп-С7Н16-2000

от 0 до 100 включ.

от 0 до 416 включ.

±15

-

св. 100 до 2000

св. 416 до 8334

-

±15

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

привед енной

к ВПИ

относ итель ной

1

2

3

4

5

6

2-пропанон (ацетон) СзНбО

ФИсп-СзНбО-1000

от 0 до 80 включ.

от 0 до 193 включ.

±15

-

св. 80 до 1000

св. 193 до 2415

-

±15

1,2-дихлорэтан C2H4CI2

ФИсп-С2Н4С12-20

от 0 до 2 включ.

от 0 до 8,23 включ.

±20

-

св. 2 до 20

св. 8,23 до 82,3

-

±20

Этилцеллозоль в (2-этоксиэтанол) С4Н10О2

ФИсп-С4Н10О2-20

от 0 до 2 включ.

от 0 до 7,5 включ.

±20

-

св. 2 до 20

св. 7,5 до 75

-

±20

Диметиловый эфир C2H6O

ФИсп-C2H6O-500

от 0 до 100 включ.

от 0 до 192 включ.

±15

-

св. 100 до 500

св. 192 до 958

-

±15

2-метилпропан (изобутан)i-C4H10

ФИсп-i-C4H10-1000

от 0 до 100 включ.

от 0 до 241 включ.

±15

-

св. 100 до 1000

св. 241 до 2417

-

±15

2-метил-1-пропанол (изобутанол) i-C4H9OH

ФИсп-i-C4H9OH-20

от 0 до 3 включ.

от 0 до 9,2 включ.

±20

-

св. 3 до 20

св. 9,2 до 61,6

-

±20

Циклогексанон C6H10O

ФИсп-СбН1оО-20

от 0 до 2 включ.

от 0 до 7 включ.

±20

-

св. 2 до 20

св. 7 до 70

-

±20

2-бутанон (метилэтил-кетон) C4H8O

ФИсп-C4H8O-500

от 0 до 60 включ.

от 0 до 180 включ.

±15

-

св. 60 до 500

св. 180 до 1500

-

±15

Tетраэтилортоси ликат (TEOC) C8H20O4Si

ФИсп-C8H20O4SM0

от 0 до 2 включ.

от 0 до 17,3 включ.

±20

-

св. 2 до 10

св. 17,3 до 86,6

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3) , мг/м3

привед енной к ВПИ

относи тельно й

1

2

3

4

5

6

Акролеин C3H4O

ФИсп-C3H4O-10

от 0 до 2 включ.

от 0 до 4,98 включ.

±20

-

св. 2 до 10

св. 4,98 до 24,9

-

±20

1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;

3) - пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Водород H2

ППсп-Н2-100

от 0 до 4,0 % (от 0 до 100 % НКПР)

±0,2 %

(±5 % НКПР)

ППсп-Н2-50

от 0 до 2,0 % (от 0 до 50 % НКПР)

±0,2 %

(±5 % НКПР)

ППсп-Н2-20 %

от 0 до 20 %

±0,5 %

Метан CH4

ППсп-СН4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

ППсп-СН4-50Т

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 % (±3 % НКПР)

ППсп-СН4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Этилен C2H4

ППсп-С2Н4-100

от 0 до 2,3 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

ППсп-С2Н4—50

0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Пропан C3H8

ППсп-СзН8-100

0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

ППсп-СзН8-50Т

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,051 % (±3 % НКПР)

ППсп-СзН8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

н-бутан C4H10

ППсп-С4Н1о-1ОО

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

ППсп-С4Н1о-5О

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1-бутен C4H8

ППсп-С4Н8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

ППсп-С4Н8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

2-метилпропан (изобутан) i-C4H10

ППсп4-С4Н1о-1ОО

от 0 до 1,30 % (от 0 до 100 % НКПР)

±0,065 % (±5 % НКПР)

ППсп4-С4Н1о-5О

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

н-пентан C5H12

ППсп—С5Н12—100

от 0 до 1,1 % (от 0 до 100 % НКПР)

±0,055 % (±5 % НКПР)

ППсп-С5Н12—50

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Циклопентан С5Н10

ППсп-С5Н10-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

±0,07 % (±5 % НКПР)

ППсп-С5Н10-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

н-гексан C6H14

ППсп-СбН14-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

ППсп-СбН14-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Циклогексан СбН12

ППсп-СбН12-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

±0,05 % (±5 % НКПР)

ППсп-СбН12-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этан C2H6

ППсп-С2Нб-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

±0,12 % (±5 % НКПР)

ППсп-С2Нб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Метанол

СНзОН

ППсп-СНзОН-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,3 %

(±5 % НКПР)

Бензол СбНб

ППсп-СбНб-100

от 0 до 1,2 % (от 0 до 100 % НКПР)

±0,06 % (±5 % НКПР)

ППсп-СбНб-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

Пропилен(пропен) СзНб

ППсп-СзНб-100

от 0 до 2,0 % (от 0 до 100 % НКПР)

±0,1 %

(±5 % НКПР)

ППсп-СзНб-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Этанол

С2Н5ОН

ППсп-С2Н5ОН-50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,16 % (±5 % НКПР)

н-гептан С7Н16

ППсп-С7Н1б-100

от 0 до 0,85%

(от 0 до 100 % НКПР)

± 0,078 % (±5 % НКПР)

ППсп-С7Н1б-50

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,042 % (±5 % НКПР)

Оксид этилена С2Н4О

ППсп-С2Н4О-100

от 0 до 2,6 % (от 0 до 100 % НКПР)

±0,13 % (±5 % НКПР)

ППсп-С2Н4О-50

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-пропанон (ацетон) СзНбО

ППсп-СзНбО-50

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 % (±5 % НКПР)

2-метилпропен (изобутилен) i-C4H8

ППсп4-С4Н8-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

±0,08 % (±5 % НКПР)

ППсп4-С4Н8-50

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

2-метил- 1,3-бутадиен (изопрен) C5H8

ППсп-С5Н8-100

от 0 до 1,7 % (от 0 до

100 % НКПР)

±0,085 % (±5 % НКПР)

ППсп-С5Н8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Ацетилен С2Н2

ППсп-С2Н2-100

от 0 до 2,30 % (от 0 до

100 % НКПР)

±0,12 % (±5 % НКПР)

Акрилонитрил C3H3N

ППсп-С3Н3^50

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Метилбензол (толуол) С7Н8

ППсп-С7Н8-100

от 0 до 1,0 % (от 0 до

100 % НКПР)

±0,05 % (±5 % НКПР)

ППсп-С7Н8-50

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 % (±5 % НКПР)

Этилбензол С8Н10

ППсп- С8Н10-37,5Т

от 0 до 0,3 % (от 0 до

37,5 % НКПР)

±0,024 % (±3 % НКПР)

н-октан С8Н18

ППсп-С8Н18-50

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 % (±5 % НКПР)

Этилацетат С4Н8О2

ППсп-С4Н8О2-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Бутилацетат С6Н12О2

ППсп-СбН12О2-25Т

от 0 до 0,3 % (от 0 до 25 % НКПР)

±0,036 % (±3 % НКПР)

1,3-бутадиен (дИВИНИл) С4Н6

ППсп-С4Нб-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 % (±5 % НКПР)

1,2-дихлорэтан С2Н4С12

ППсп-С2Н4С12-50

от 0 до 3,1 % (от 0 до 50 % НКПР)

±0,31 % (±5 % НКПР)

Диметилсульфид C2H6S

ППсп-С2Н>8-50

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 % (±5 % НКПР)

1-гексен СбН12

ППсп-СбН12-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 % (±5 % НКПР)

2-бутанол (вторбутанол) sЭХ-C4H9OH

ППсп-8ЭХ-С4Н9ОН-31,2T

от 0 до 0,5 % (от 0 до 31,2 % НКПР)

±0,051 % (±3 % НКПР)

Винилхлорид С2Н3С1

ППсп-С2Н3С1-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан С3Н6

ППсп-С3Нб-100

от 0 до 2,4 % (от 0 до

100 % НКПР)

±0,12 % (±5 % НКПР)

ППсп-С3Нб-50

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 % (±5 % НКПР)

Диметиловый эфир С2Н6О

ППсп-С2НбО-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

З

4

Диэтиловый эфир С4Н10О

ППсп-С4Н1оО-5О

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

Оксид пропилена СзНбО

ППсп-СзНбО-5О

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,095 % (±5 % НКПР)

Хлорбензол C6H5CI

ППсп-СбН5С1-З8,4Т

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

±0,039 % (±3 % НКПР)

2-бутанон (метилэтилкетон) C4H8O

ППсп-С4Н8О-50

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,075 % (±5 % НКПР)

2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН

ППсп-tert-С4Н90Н-50

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 % (±5 % НКПР)

2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О

ППсп-tert-С5Н12О-5О

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 % (±5 % НКПР)

1,4-диметилбензол (п-ксилол) р-С8Н10

ППсп-р-С8Н10-

22,2Т

от 0 до 0,2 % (от 0 до 22,2 % НКПР)

±0,027 % (±3 % НКПР)

1,2-диметилбензол (о-ксилол) о-С8Н10

ППсп-о-С8Н10-20Т

от 0 до 0,2 % (от 0 до 20 % НКПР)

±0,03 % (±3 % НКПР)

2-пропанол (изопропанол) i-СЗШОН

ППсп-1-С3Н7ОН-50

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,1 %

(±5 % НКПР)

Октен

С8Н16

ППсп-С8Н16-33,3Т

от 0 до 0,3 % (от 0 доЗЗ,З % НКПР)

±0,027 % (±3 % НКПР)

2-метилбутан (изопентан) ыС5Н12

ППсп4-С5Н12-50

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,065 % (±5 % НКПР)

Метантиол (метилмеркаптан) CH3SH

ППсп-СНЗSH-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 % (±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

ППсп-C2H5SH-5O

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

Ацетонитрил C2H3N

ППсп-С2Нз^50

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 % (±5 % НКПР)

2,З-дитиабутан (диметилдисульфид) C2H6S2

ППсп-C2H6S2-5O

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,055 % (±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений объемной доли определяемого компонента2)3)

Пределы допускаемой основной абсолютной погрешности

1

2

3

4

Бензин4)5)

ППсп -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Дизельное топливо4)6)

ППсп -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Керосин4)7)

ППсп -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Уайт-спирит4)8)

ППсп -СН-ПН-50

от 0 до 50 % НКПР

±5 % НКПР

Сумма углеводородов по метану С2-С10 (поверочный компонент метан)

ППсп -С2С10СН4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

±0,22 % (±5 % НКПР)

ППсп-С2С10СН4-50

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 % (±5 % НКПР)

ППсп - С2С10 СН4-

3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св. 500 до 3000 мг/м3

± (0,152-X - 15,6)

Сумма углеводородов С2-С10 (поверочный компонент пропан)

ППсп -С2С10С3Н8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

±0,085 % (±5 % НКПР)

ППсп -С2С10С3Н8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,085 % (±5 % НКПР)

ППсп - С2С10 С3Н8-3000

от 0 до 3000 мг/м3

от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6)

1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;

3) - значения НКПР для горючих газов и паров в соответствии с

ГОСТ Р МЭК 31610.20-1-2020;

4) - пары нефтепродуктов являются смесью углеводородов, поэтому

калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор;

5) - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002;

6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013,

ГОСТ 52368-2005;

7) - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86;

8) - уайт-спирит по ГОСТ Р 52368-2005;

X - содержание определяемого компонента в поверочной газовой смеси, мг/м3.

Наименование характеристики

Значение

1

2

Время установления показаний То,9, с, не более1)

- для инфракрасного сенсора

5

- для термокаталитического сенсора

10

- для электрохимического сенсора

15

- для фотоионизационного сенсора

15

- для полупроводникового сенсора

20

Пределы допускаемой дополнительной погрешности от изменения

температуры окружающей среды от нормальной на каждые 10 °С,

±0,25

в долях от пределов допускаемой основной погрешности

1)  - без учета установленных защитных фильтров,  а также, для

фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем)

Наименование характеристики

Значение

1

2

Напряжение питания от сети переменного тока частотой 50 Гц, В

Напряжение питания от сети постоянного тока, В

Номинальная потребляемая мощность, не более, Вт

220 от 17 до 30 4

Габаритные размеры газоанализаторов (длина х ширина х высота), мм, не более: - Т1Д, Т1

- Т2

- Т1ДСА

170х125х90

193x157x90

160x125x75

Масса, кг, не менее

3,0

Рабочие условия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность, % (без конденсации влаги), не более

- атмосферное давление, кПа

от -45 до +60 от -55 до 65 (опционально) от -60 до +65 (опционально)

98

от 80 до 120

Степень защиты IP по ГОСТ 14254-2015

IP 68

Маркировка взрывозащиты

1Ех db ПС T4 Gb X

Средний срок службы, лет

Средняя наработка на отказ, ч

12

35000

Наименование характеристики

Значение

1

2

Номинальное напряжение батареи, В Тип батареи

Емкость батареи, мАч

3,7 Li-ion 1600

Габаритные размеры газоанализатора (длина х ширина х высота), мм, не более:

- П1

- П2

- П4

- П5

109х56х38 98x57x32 133x70x36 160x90x36

Масса, кг, не более

0,40

Время работы без подзарядки аккумулятора, ч, не менее

8

Рабочие условия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность, % (без конденсации влаги), не более

- атмосферное давление, кПа

от -40 до +50

98 от 80 до 120

Степень защиты IP по ГОСТ 14254-2015

IP 67

Маркировка взрывозащиты

- П1

- П2, П4, П5

0Ех ia IIC T3 Ga X 0Ех da ia IIC T3 Ga X

Средний срок службы, лет

Средняя наработка на отказ, ч:

10

30000

Наименование

Обозначение

Количество

1

2

3

Газоанализатор

ГАНК

1 шт.

Руководство по эксплуатации

КПГУ 5921.00.00.000 РЭ

1экз.1)

Паспорт

КПГУ 5921.00.00.000 ПС

1 экз.

Упаковка

—

1

Программное обеспечение (ПО)

—

12)

Калибровочная насадка

—

12)

Коммуникационный кабель

—

12)

Зарядное устройство

—

12)

1) - один экземпляр на партию;

2) - поставляется по отдельному заказу

Наименование

Обозначение

Количество

1

2

3

Газоанализатор

ГАНК

1 шт.

Руководство по эксплуатации

КПГУ 5921.00.00.000 РЭ

1экз.1)

Паспорт

КПГУ 5921.00.00.000 ПС

1 экз.

Упаковка

—

1

Программное обеспечение (ПО)

—

12)

Пульт управления

—

12)

Калибровочная насадка

—

12)

Козырек  защиты  от  атмосферных

осадков и солнца

—

12)

Комплект для монтажа на трубу

—

12)

Комплект для монтажа в воздуховоде

—

12)

Кабельный ввод

—

12)

Заглушка

—

12)

Разъем для HART-коммуникатора

—

12)

Поточная насадка для технологических сред

—

12)

Светозвуковой оповещатель

—

12)

Сенсорная плата (ГАНК СП)

—

12)

1) - один экземпляр на партию;

2) - поставляется по отдельному заказу
