| Номер в госреестре | 88096-23 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | ШР |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 02.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы ШР (далее - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.
Принцип действия штангенрейсмасов - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке.
Штангенрейсмасы состоят из основания, в котором закреплена штанга с миллиметровой шкалой. По штанге перемещается рамка с нониусом. Рамка имеет микрометрическую подачу для точной установки на размер. Рамка и микрометрическая подача снабжены стопорными винтами. На рамке устанавливаются измерительная или разметочная измерительная ножки, которые фиксируются в требуемом положении стопорными винтами.
Штангенрейсмасы выпускаются в следующих модификациях: ШР-250-0,05; ШР-400-0,05; ШР-630-0,05; ШР-630-0,10; ШР-1000-0,05; ШР-1000-0,10; ШР-1600-0,10; ШР-2500-0,10, которые отличаются друг от друга диапазоном измерений и значением отсчета по нониусу.
Пример условного обозначения штангенрейсмаса ШР с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм:
Штангенрейсмас ШР-250-0,05 ГОСТ 164-90.
Штангенрейсмасы выпускаются под товарным знаком \!А.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на штангу штангенрейсмасов лазерной гравировкой. Заводские номера содержат условное обозначение года выпуска.
Общий вид штангенрейсмасов с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1. Цвет покрытия штангенрейсмасов определяется при заказе.
Пломбирование штангенрейсмасов не предусмотрено.
Нанесение знака поверки на штангенрейсмасы не предусмотрено.

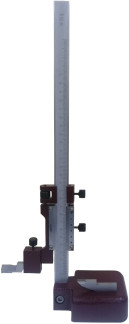

Рисунок 1- Общий вид штангенрейсмасов с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Таблица 1- Диапазон измерений и значение отсчета по нониусу
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм |
| ШР-250-0,05 | от 0 до 250 | 0,05 |
| ШР-400-0,05 | от 40 до 400 | 0,05 |
| ШР-630-0,05 | от 60 до 630 | 0,05 |
| ШР-630-0,10 | от 60 до 630 | 0,10 |
| ШР-1000-0,05 | от 100 до 1000 | 0,05 |
| ШР-1000-0,10 | от 100 до 1000 | 0,10 |
| ШР-1600-0,10 | от 600 до 1600 | 0,10 |
| ШР-2500-0,10 | от 1500 до 2500 | 0,10 |
Таблица 2 - Пределы допускаемой абсолютной погрешности штангенрейсмасов как при затянутом, так и при незатянутом зажиме рамки, при температуре окружающей среды (20 ± 10) °С__
| Измеряемая длина, мм | Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм | |
| со значением отсчета по нониусу, мм | ||
| 0,05 | 0,10 | |
| до 250 включ. | ± 0,05 | ± 0,05 |
| св. 250 до 400 включ. | ± 0,05 | ± 0,05 |
| св. 400 до 630 включ. | ± 0,05 | ± 0,10 |
| св. 630 до 1000 включ. | ± 0,10 | ± 0,10 |
| св. 1000 до 1600 включ. | — | ± 0,15 |
| св. 1600 до 2500 | — | ± 0,20 |
| Примечание - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой. | ||
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Отклонение действительного размера g измерительной ножки от намаркированного, мм, не более | ± 0,02 |
| Ширина ребра верхней измерительной поверхности измерительной ножки, мм, не более: - у штангенрейсмаса с диапазоном измерений от 0 до 250 мм - у штангенрейсмасов с другими диапазонами измерений | 0,5 0,2 |
| Допуск параллельности верхней и нижней измерительных поверхностей измерительной ножки, мм: - при значении отсчета по нониусу 0,05 мм - при значении отсчета по нониусу 0,10 мм | 0,006 0,010 |
| Допуск прямолинейности измерительных поверхностей разметочной и измерительной ножек, мм | 0,004 |
| Допуск параллельности измерительных поверхностей разметочной и измерительной ножек относительно основания при незатянутом и затянутом зажиме рамки, мм: - при значении отсчета по нониусу 0,05 мм - при значении отсчета по нониусу 0,10 мм | 0,010 0,015 |
| Мертвый ход микрометрической пары микрометрической подачи рамки, оборотов, не более | 1/3 |
| Длина нониуса, мм: - при значении отсчета по нониусу 0,05 мм - при значении отсчета по нониусу 0,10 мм | 39 19 |
| Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более | 0,25 |
| У гол плоскости шкалы нониуса относительно плоскости шкалы штанги, °, не более | 30 |
| Наименование характеристики | Значение |
| Ширина штрихов шкал штанги и нониуса, мм | от 0,08 до 0,20 |
| Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса, мм, не более | 0,03 |
| Параметр шероховатости измерительных поверхностей штангенрейсмасов при значении отсчета по нониусу 0,05 мм Ra по ГОСТ 2789-73, мкм, не более: - измерительной ножки - разметочной ножки и основания | 0,16 0,32 |
| Параметр шероховатости измерительных поверхностей штангенрейсмасов при значении отсчета по нониусу 0,10 мм Ra по ГОСТ 2789-73, мкм, не более: - измерительной и разметочной ножек - основания | 0,32 0,63 |
| Твердость измерительных поверхностей: - основания стального, HRC (НКСэ), не менее - основания чугунного, HB - измерительной ножки, HRC (HRC^, не менее - разметочной ножки, HRC (НЯСэ), не менее | 55.8 (57) от 160 до 241 57.9 (59) 60,0 (61) |
| Твердость поверхностей измерительных ножек и основания из высоколегированной стали, HRC (HRCэ), не менее | 50,0 (51) |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +10 до +40 80 |
| Полный средний срок службы, лет, не менее | 5 |
| Примечание - По краям плоских измерительных поверхностей разметочной и измерительной ножек в зоне шириной не более 0,5 мм допускаются завалы. | |
Таблица 4- Г абаритные размеры и масса
| Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| высота | длина | ширина | ||
| ШР-250-0,05 | 375 | 160 | 70 | 1,8 |
| ШР-400-0,05 | 531 | 275 | 120 | 5,3 |
| ШР-630-0,05 | 761 | 275 | 120 | 5,7 |
| ШР-630-0,10 | 761 | 275 | 120 | 5,7 |
| ШР-1000-0,05 | 1169 | 320 | 155 | 13,0 |
| ШР-1000-0,10 | 1169 | 320 | 155 | 13,0 |
| ШР-1600-0,10 | 1770 | 425 | 200 | 32,0 |
| ШР-2500-0,10 | 2670 | 460 | 200 | 44,0 |
наносится на штангу штангенрейсмасов лазерной гравировкой и на титульный лист паспорта типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенр ейсмас | ШР | 1 шт. |
| Ножка измерительная | — | 1 шт. |
| Ножка разметочная | — | 1 шт. |
| Державка | — | 1 шт. |
| Футляр | — | 1 шт. |
| Паспорт | ШР.000 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ГОСТ 164-90 «Штангенрейсмасы. Технические условия».
