| Номер в госреестре | 88095-23 |
| Наименование СИ | Угломеры маятниковые |
| Обозначение типа СИ | 3УРИ |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 02.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры маятниковые 3УРИ (далее - угломеры) предназначены для измерений углов режущих инструментов и углов конструкции магистральных и технологических трубопроводов.
Работа угломеров основана на принципе действия массы маятника, жестко соединенного с показывающей стрелкой и имеющего общую с ней ось поворота. Углы поворота маятника отсчитываются с помощью стрелки по круговой шкале.
Угломеры состоят из ободка; крышки с неподвижно закрепленной контрольной линейкой; круговой шкалы; оси, на которой закреплена стрелка и маятник; тормозного устройства с кнопкой.
Угломеры выпускаются в следующих модификациях:
- угломер 3УРИ-М - для измерений углов режущих инструментов;
- угломер 3УРИ-Н - для измерений углов конструкции магистральных и технологических трубопроводов,
которые отличаются друг от друга формой и материалом измерительной поверхности контрольной линейки.
Угломеры выпускаются под товарным знаком И.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на крышки угломеров методом лазерной гравировки.

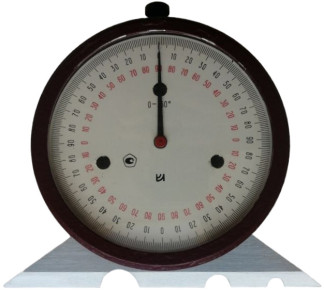

Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунках 1 и 2. Цвет покрытия угломеров определяется при заказе.
Пломбирование угломеров не предусмотрено.
Нанесение знака поверки на угломеры не предусмотрено.
| Место нанесения | Место нанесения | |
| знака утверждения типа | заводского номера |
| Место нанесения | Место нанесения | |
| знака утверждения типа | заводского номера |
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плоских углов, ° | от 0 до 360 |
| Цена деления шкалы, ° | 1 |
| Пределы допускаемой абсолютной погрешности измерений плоских углов, ° | ± 1,0 |
| Размах показаний, ’, не более | 30 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| 3УРИ-М | 3УРИ-Н | |
| У силие торможения на кнопке, Н | от 2 до 4 | |
| Расстояние между штрихами шкалы на радиусе, равном длине стрелки, мм, не менее | 0,5 | |
| Ширина стрелки в той ее части, которая находится над шкалой, мм | от 0,10 до 0,15 | |
| Перекрытие концом стрелки коротких штрихов шкалы, доля длины коротких штрихов | от 0,3 до 0,8 | |
| Расстояние между концом стрелки и циферблатом, мм, не более | 0,5 | |
| Допуск прямолинейности измерительной поверхности контрольной линейки на всей ее длине, мм | 0,005 | 0,02 |
| Твердость измерительной поверхности контрольной линейки, HRC, не менее | 59 | _* |
| Параметр шероховатости измерительной поверхности контрольной линейки Ra по ГОСТ 2789-73, мкм, не более | 0,16 | 0,4 |
| Параметр шероховатости поверхностей, прилегающих к измерительной поверхности контрольной линейки, Ra по ГОСТ 2789-73, мкм, не более | 0,63 | |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 95 100 20 | |
| Масса, кг, не более | 0,2 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +10 до +35 80 | от -20 до +35 80 |
| Средний срок службы, лет, не менее | 5 | |
| * Измерительная поверхность контрольной линейки угломера 3УРИ-Н оснащена пластинками из твердого сплава по ГОСТ 3882-74. | ||
наносят на шкалу угломеров методом офсетной печати или наклейкой этикетки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер маятниковый | 3УРИ | 1 шт. |
| Футляр | — | 1 шт. |
| Руководство по эксплуатации | 3УРИ.000 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ТУ 26.51.33-004-43173171-2022 «Угломеры маятниковые 3УРИ. Технические условия».
| Зарегистрировано поверок | 1125 |
| Поверителей | 49 |
| Актуальность данных | 07.06.2025 |
