| Номер в госреестре | 87448-22 |
| Наименование СИ | Нутромеры индикаторные с ценой деления 0,01 мм |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Guilin Measuring & Cutting Tool Co., Ltd, КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 24.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Отсчетные устройства, входящие в комплект нутромера, отличаются между собой диапазонами измерений и общим видом.
Логотип наносится на паспорт нутромеров типографским методом, на державку и отсчетное устройство краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства наносится на державку и отсчетное устройство краской, травлением или лазерной маркировкой в формате цифрового или буквенно-цифрового обозначения.
Диапазоны измерений нутромера и отсчетного устройства наносятся на державку и циферблат соответственно краской, травлением или лазерной маркировкой.

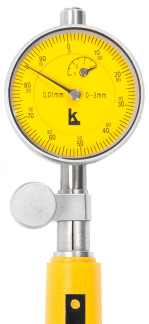

Общий вид нутромеров указан на рисунках 1 - 2.
Общий вид измерительных наконечников нутромеров указан на рисунке 3.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Рисунок 3 - Общий вид измерительных поверхностей нутромеров
Таблица 1 - Метрологические характеристики нутромеров
| Диапазон измерений нутромера, мм | Диапазон измерений отсчетного устройства, мм | Цена деления отсчетного устройства, мм | Г лубина измерений, мм, не более | Наименьшее перемещение измерительного стержня, мм | Предел допускаемой погрешности измерений* с учетом погрешности измерений отсчетного устройства, мкм | Размах показаний, мкм, не более |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 6 до 10 | от 0 до 3 | 0,01 | 150 | 0,6 | 8 | 3 |
| от 0 до 5 | ||||||
| от 10 до 18 | от 0 до 3 | 0,01 | 150 | 0,8 | 8 | 3 |
| от 0 до 5 | ||||||
| от 0 до 10 | ||||||
| от 18 до 35 | от 0 до 3 | 0,01 | 250 | 1,0 | 12 | 3 |
| от 0 до 5 | ||||||
| от 0 до 10 | ||||||
| от 18 до 50 | от 0 до 3 | 0,01 | 250 | 1,0 | 12 | 3 |
| от 0 до 5 | ||||||
| от 0 до 10 | ||||||
| от 35 до 50 | от 0 до 3 | 0,01 | 250 | 1,2 | 12 | 3 |
| от 0 до 5 | ||||||
| от 0 до 10 | ||||||
| от 50 до 100 | от 0 до 3 | 0,01 | 400 | 1,5 | 15 | 3 |
| от 0 до 5 | ||||||
| от 0 до 10 | ||||||
| от 50 до 160 | от 0 до 3 | 0,01 | 400 | 1,5 | 15 | 3 |
| от 0 до 5 | ||||||
| от 0 до 10 | ||||||
| от 100 до 160 | от 0 до 5 | 0,01 | 400 | 2,0 | 15 | 3 |
| от 0 до 10 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 160 до 250 | от 0 до 5 | 0,01 | 400 | 2,3 | 22 | 3 |
| от 0 до 10 | ||||||
| от 250 до 450 | от 0 до 5 | 0,01 | 400 | 2,5 | 22 | 3 |
| от 0 до 10 | ||||||
| от 450 до 700 | от 0 до 5 | 0,01 | 650 | 3,0 | 22 | 3 |
| от 0 до 10 | ||||||
| от 700 до 1000 | от 0 до 5 | 0,01 | 650 | 3,0 | 22 | 3 |
| от 0 до 10 | ||||||
| Примечание: * - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при наименьшем перемещении измерительного стержня | ||||||
Таблица 2 - Г абаритные размеры и масса
| Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Толщина, мм, не более | Масса, кг, не более |
| от 6 до 10 | 250 | 60 | 30 | о,з |
| от 10 до 18 | 250 | 60 | 40 | о,з |
| от 18 до 35 | 400 | 60 | 40 | 0,5 |
| от 18 до 50 | 400 | 60 | 50 | 0,7 |
| от 35 до 50 | 400 | 60 | 50 | 0,7 |
| от 50 до 100 | 700 | 60 | 100 | 0,8 |
| от 50 до 160 | 700 | 60 | 160 | 0,8 |
| от 100 до 160 | 700 | 60 | 160 | 0,8 |
| от 160 до 250 | 700 | 60 | 250 | 1,0 |
| от 250 до 450 | 700 | 60 | 450 | 1,2 |
| от 450 до 700 | 800 | 60 | 700 | 1,6 |
| от 700 до 1000 | 800 | 60 | 1000 | 2,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность, % | От +15 до +25 58±20 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер индикаторный | - | 1 шт. |
| Комплект измерительных вставок или стержней | - | 1 компл. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);
Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd «Нутромеры индикаторные с ценой деления 0,01 мм».
Правообладатель
Guilin Measuring & Cutting Tool Co., Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China Тел: (86-773) 3814349, факс: (86-773) 3814270 E-mail: sales@sinoshan.com
