Государственный реестр средств измерений

Дальномеры лазерные RGK, 87359-22

Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерения расстояний и вертикальных углов.
Карточка СИ
Номер в госреестре 87359-22
Наименование СИ Дальномеры лазерные
Обозначение типа СИ RGK
Изготовитель Dongguan Sndway Electronic Co., Ltd., Китай
Год регистрации 2022
Срок свидетельства 18.11.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать
Руководство по эксплуатации скачать

Назначение

Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерения расстояний и вертикальных углов.

Описание

Принцип действия дальномеров основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое изучение лазера с помощью оптической системы дальномера направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на устройство дальномера, в котором происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которого вычисляется расстояние до цели.

Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (микро электро-механическая система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена неподвижная часть. При перемещении подвижной части во время наклона дальномера меняется емкость конденсатора, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона в установленных единицах измерения (градусах).

Длина волны лазерного излучения составляет 635 нм (для модификаций RGK D30, RGK D50, RGK DL50, RGK D60, RGK DL70, RGK D80, RGK D100, RGK DL100, RGK D120), 630670 нм (для модификации RGK D40), 500-535 нм (для модификаций RGK DL50G, RGK DL70G, RGK DL100G), мощность - не более 1 мВт, класс 2 в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».

Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи встроенной клавиатуры. Дальномеры выпускаются в тринадцати модификациях RGK D30, RGK D40, RGK D50, RGK DL50, RGK DL50G, RGK D60, RGK DL70, RGK DL70G, RGK D80, RGK D100, RGK DL100, RGK DL100G, RGK D120 которые различаются между собой диапазоном измерений расстояний, объемом внутренней памяти и массогабаритными размерами, кроме того в модификациях RGK DL50, RGK DL50G, RGK DL70, RGK DL70G, RGK DL100, RGK DL100G, RGK D120 имеется возможность измерения вертикального угла.

У дальномеров на передней панели расположен жидкокристаллический дисплей с кнопками управления. На нижней панели расположен отсек для элементов питания типа ААА (кроме модификации RGK D40, имеющей встроенную Li-Ion батарею).

Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти (только для модификаций RGK D60, RGK DL70, RGK DL70G, RGK D80, RGK D100, RGK DL100, RGK DL100G, RGK D120).

Общий вид дальномеров приведен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

Способ нанесения знака утверждения типа при нанесении его на дальномеры не обеспечивает его читаемость и сохранность в процессе эксплуатации дальномеров.

Пломбирование крепёжных винтов корпуса дальномеров не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Заводской номер дальномеров размещается на корпусе дальномеров в буквенночисловом формате в виде наклейки типографским способом.

Условия эксплуатации дальномеров не обеспечивают сохранность знака поверки в течении всего рекомендуемого интервала между поверками при нанесении его на корпус дальномеров.

Модификации RGK D30, Модификации RGK D60,    Модификация RGK D120

RGK D50    RGK D80, RGK D100

Модификации RGK DL50, Модификации RGK DL50G, Модификация RGK D40 RGK DL70, RGK DL100 RGK DL70G, RGK DL100G

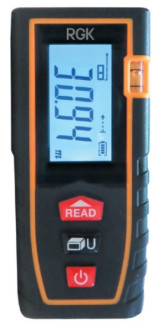

Рисунок 1 - Общий вид дальномеров

SN 211023038 ~1 >

Для модификаций RGK D30, RGK D50, RGK DL50, RGK Для модификации RGK D40 DL50G, RGK D60, RGK DL70, RGK DL70G, RGK D80,

RGK D100, RGK DL100, RGK DL100G, RGK D120

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Для управления дальномерами используется встроенное микропрограммное обеспечение (МПО), которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.

Разделение на метрологически значимое и не значимое ПО не произведено.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МПО

Номер версии (идентификационный номер) ПО

-

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления идентификатора ПО

-

Технические характеристики

Наименование

характеристики

Значение характеристик для модели

Модификации

RGK

D30

RGK

D40

RGK

D50

RGK

DL50

RGK

DL50G

RGK

D60

RGK

DL70

RGK

DL70G

RGK

D80

RGK

D100

RGK

DL100

RGK

DL100G

RGK

D120

Диапазон измерений расстояний, м

от 0,05 до 30

от 0,05 до 40

от 0,05 до 50

от 0,05 до 50

от 0,05 до 50

от 0,05 до 60

от 0,05 до 70

от 0,05 до 70

от 0,05 до 80

от 0,05 цо 100

от 0,05 до 100

от 0,05 до 100

от 0,05 до 120

Наименование

характеристики

Значение характеристик для модели

Модификации

RGK RGK RGK D30 D40 D50

RGK RGK DL50 DL50G

RGK

D60

RGK RGK DL70 DL70G

RGK RGK D80 D100

RGK RGK RGK DL100 DL100G D120

Диапазон измерений вертикальных углов, градус1)

-

от 90 до -90

-

от 90 до -90

-

от 90 до -90

Пределы допускаемой абсолютной погрешности измерений расстояний, мм:

-    в диапазоне от 0,05 м до 50 м включ.

-    в диапазоне св. 50 м до 120 м

±2,0

±2,0

±3,0

Доверительные границы допускаемой абсолютной погрешности измерений вертикальных углов (при доверительной вероятности 0,997), градус

±1

±1

±1

1) Здесь и далее по тексту: градус - единица измерений плоского угла.

Таблица 3 - Основные технические характеристики

Наименование

характеристики

Значение характеристик для модели

Модификации

RGK RGK RGK D30 D40 D50

RGK RGK DL50 DL50G

RGK

D60

RGK RGK DL70 DL70G

RGK RGK D80 D100

RGK RGK RGK DL100DL100G D120

Дискретность отсчитывания измерений: расстояний, мм углов, градус 1)

1

-

0,1

-

0,1

-

0,1

Объем внутренней памяти, измерений

100

Наименование

характеристики

Значение характеристик для модели

Модификации

RGK

D30

RGK

D40

RGK

D50

RGK RGK DL50 DL50G

RGK

D60

RGK RGK DL70 DL70G

RGK RGK D80 D100

RGK RGK DL100 DL100G

RGK

D120

Источник электропитания

2    элемента питания типа ААА, В Встроенная батарея Li-Ion, В

3    элемента питания типа ААА, В

3

3,7

3

3,6

Диапазон рабочих температур, 0С

от 0 до +40

Габаритные

размеры, мм, не

более

длина

ширина

высота

105

50

30

105

35

20

105

50

30

120

55

30

Масса с элементами питания, г, не более

105

70

105

150

135

150

135

150

160

1) Где градус - единица измерений плоского угла.

Знак утверждения типа

нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность дальномеров

Наименование

Обозначение

Количество

Дальномер лазерный

RGK D30, или RGK D40, или RGK D50, или RGK DL50, или RGK DL50G, или RGK D60, или RGK DL70, или RGK DL70G, или RGK D80, или RGK D100, или RGK DL100, или RGK DL100G, или RGK D120

1 шт.

Элемент питания типа ААА 1)

-

3 шт.

Кабель передачи данных 2)

-

1 шт.

Чехол

-

1 шт.

Наименование

Обозначение

Количество

Ремешок на руку

-

1 шт.

Упаковка

-

1 шт.

Дальномеры лазерные RGK. Руководство по эксплуатации

-

1 экз.

Дальномеры лазерные RGK. Паспорт 3)

-

1 экз.

Дальномеры лазерные RGK. Методика поверки

-

1 экз.

1)    Для модификаций RGK D30, RGK D50, RGK D60, RGK D80, RGK D100 - 2 шт., для модификации RGK D40 - элементы питания не поставляются.

2)    Только для модификации RGK D120.

3)    Поставляется на партию.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Дальномеры лазерные RGK. Руководство по эксплуатации» раздел 8. Режимы измерений.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»;

Техническая документация Dongguan Sndway Electronic Co., Ltd., Китай.

Правообладатель

Dongguan Sndway Electronic Co., Ltd., Китай

Адрес: Sndway Science and Technology Park, 58 Tuanjie Road, Daning Community,

523928 Humen, Dongguan, Guangdong, China Тел.: +0769-85265688 Факс: +0769-85116652 E-mail: market@sndway.com
