| Номер в госреестре | 87059-22 |
| Наименование СИ | Глубиномеры микрометрические |
| Обозначение типа СИ | ГМ |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 14.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Глубиномеры микрометрические ГМ (далее по тексту - глубиномеры) предназначены для измерений глубины пазов, отверстий и высоты уступов.
Принцип действия глубиномеров - механический: вращением барабана микрометрической головки измерительному стержню сообщается поступательное движение до соприкосновения с измеряемой поверхностью. В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 150 мм -с применением установочных мер (входят в комплект глубиномеров), при этом установка глубиномеров на нулевой отсчет производится по установочным мерам.
Глубиномеры состоят из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни, которые обеспечивают требуемый диапазон измерений.
Глубиномеры выпускаются в следующих модификациях: ГМ25, ГМ50, ГМ75, ГМ100, ГМ150, которые отличаются друг от друга диапазоном измерений, количеством и номинальной длиной сменных измерительных стержней и установочных мер. Каждая модификация имеет по два исполнения, которые отличаются друг от друга метрологическими характеристиками (классом точности, пределами допускаемой абсолютной погрешности).
Пример условного обозначения глубиномера с диапазоном измерений от 0 до 100 мм, класса точности 2:
Глубиномер ГМ100 - 2 ГОСТ 7470-92.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на основание глубиномеров способом лазерной гравировки.
Глубиномеры выпускаются под товарным знаком Ы.
Пломбирование глубиномеров не предусмотрено.
Нанесение знака поверки на глубиномеры не предусмотрено.

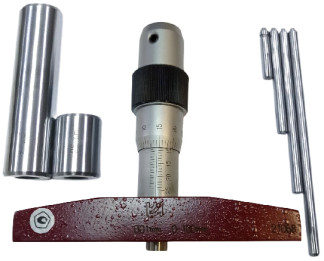

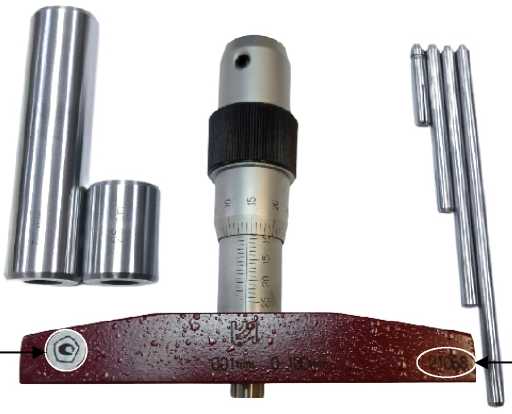

Общий вид глубиномеров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид глубиномеров с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики глубиномеров
| Наименование характеристики | Значение для модификации | ||||
| ГМ25 | ГМ50 | ГМ75 | ГМ100 | ГМ150 | |
| Диапазон измерений, мм | от 0 до 25 | от 0 до 50 | от 0 до 75 | от 0 до 100 | от 0 до 150 |
| Цена деления, мм | 0,01 | ||||
| Измерительное усилие, Н | от 3 до 7 | ||||
| Колебание измерительного усилия, Н, не более | 2 | ||||
Т а б л и ц а 2 - Пределы допускаемой абсолютной погрешности глубиномеров (в пределах перемещения микрометрического винта) при температуре окружающей среды (20±5) °С и нормируемом измерительном усилии, а также при зажатом и отпущенном стопорном винте
| Диапазон измерений | Пределы допускаемой погрешности, мкм, для класса точности | |
| 1 | 2 | |
| от 0 до 25 мм включ. | ± 2 | ± 4 |
| св. 25 до 50 мм включ. | ± 3 | ± 4 |
| св. 50 до 100 мм включ. | ± 3 | ± 5 |
| св. 100 до 150 мм включ. | ± 4 | ± 6 |
Таблица 3 - Основные технические характеристики глубиномеров
| Наименование характеристики | Значение |
| Допуск плоскостности измерительной поверхности основания, мкм: - для класса точности 1 - для класса точности 2 | 0,9 1,8 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей, мкм, не более: - для основания - для измерительных стержней с закаленными измерительными поверхностями - для измерительных стержней, оснащенных твердым сплавом | 0,20 0,04 0,08 |
| Смещение центра сферы измерительных поверхностей сменных стержней от оси стержня, мм, не более | 0,3 |
| Расстояние от торца конической части барабана до ближайшего края начального штриха шкалы стебля, мм, не более | 0,1 |
| Расстояние от стебля до измерительной кромки барабана, мм, не более | 0,45 |
| Ширина штрихов шкал и продольного штриха на стебле, мм | от 0,08 до 0,20 |
| Разность ширины штриха барабана и продольного штриха стебля, мм, не более | 0,03 |
| Диаметр измерительного стержня, мм, не более | 5 |
| Габаритные размеры измерительной поверхности основания, мм, не более - длина - ширина | 100 25 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 103 34 100 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха, %, не более | от +10 до +30 80 |
| Средний срок службы, лет | 6 |
Таблица 4 - Метрологические и технические характеристики установочных мер
| Номинальная длина установочной меры, мм | Предельные отклонения длины, мкм, для классов точности | Суммарный допуск плоскостности и параллельности измерительных поверхностей, мкм | Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей, мкм, не более | |
| 1 | 2 | |||
| 25 | ± 0,50 | ± 1,00 | 0,50 | 0,04 |
| 50 | ± 0,50 | ± 1,00 | 0,50 | 0,04 |
| 75 | ± 0,75 | ± 1,50 | 0,75 | 0,04 |
| 125 | ± 1,25 | ± 1,50 | 1,00 | 0,04 |
наносится на основание глубиномеров методом лазерной гравировки или в виде наклейки, на титульный лист паспорта типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Глубиномер микрометрический | ГМ | 1 шт. |
| Измерительные стержни | _ | 1 комплект |
| Установочные меры (для модификаций ГМ50, ГМ75, ГМ100, ГМ150) | _ | 1 комплект |
| Ключ | _ | 1 шт. |
| Паспорт | ГМ.000 ПС | 1 экз. |
| Футляр | _ | 1 шт. |
приведены в разделе 2 «Использование по назначению» паспорта.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия».
| Зарегистрировано поверок | 213 |
| Поверителей | 23 |
| Актуальность данных | 26.06.2025 |
