| Номер в госреестре | 87036-22 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | GUIDE |
| Изготовитель | Компания Wuhan Guide Sensmart Technology Co., ltd, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Камеры тепловизионные GUIDE (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: PC210, PC230 (серия PC), D192F, D192M, D384A, D384F, D384M (серия D), T120V (серия Т). Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным возможностям.
Тепловизоры серии D конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа. На нижней части корпуса распложены монтажные отверстия. На боковой части корпуса расположены интерфейсы USB и HDMI.
Тепловизоры серий PC и T конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа и объектив видеокамеры. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположен интерфейс USB.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения (только для модели D384A).
Фотографии общего вида тепловизоров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.

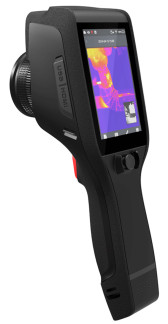

Рисунок 1 - Общий вид камер тепловизионных GUIDE серии D

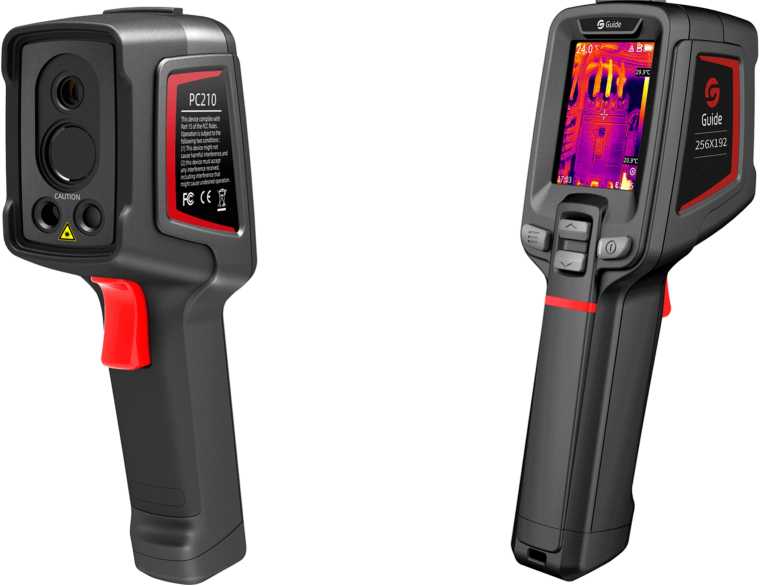

Рисунок 2 - Общий вид камер тепловизионных GUIDE серии PC

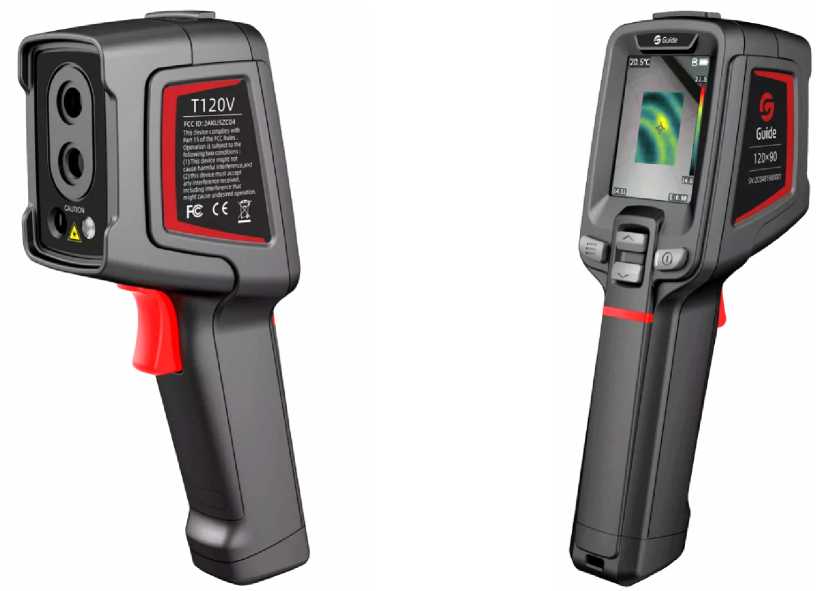

Рисунок 3 - Общий вид камер тепловизионных GUIDE серии T

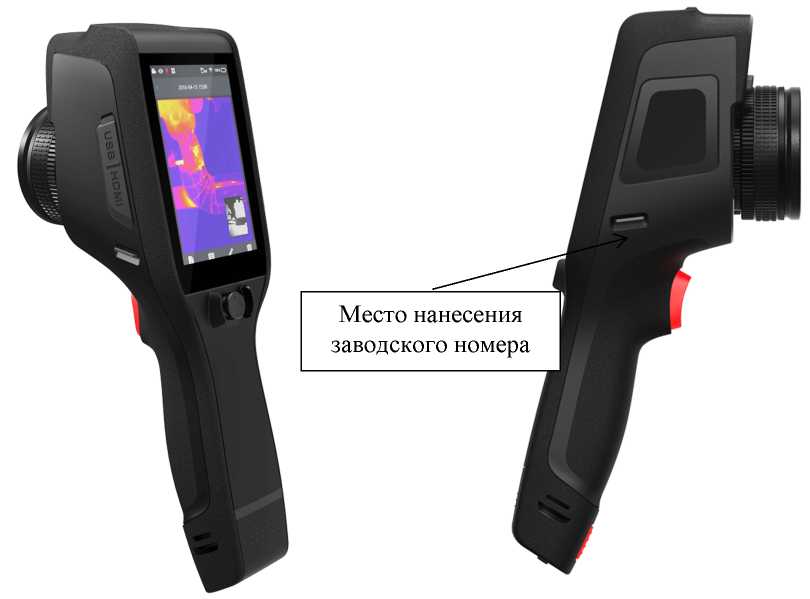

Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных GUIDE наносится в виде наклейки на боковую часть корпуса тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО камер тепловизионных GUIDE моделей D192F,
D192M, D384F, D384M, D384A
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.2.8 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных GUIDE моделей PC210,
PC230
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.3 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО камер тепловизионных GUIDE модели T120V
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V3.0.1.3 |
| Цифровой идентификатор программного обеспечения | Отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Метрологические и основные технические характеристики камер тепловизионных GUIDE в зависимости от модели приведены в таблицах 4-13.
Таблица 4 - Метрологические характеристики камер тепловизионных GUIDE моделей D192F,
D384F
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| D192F | D384F | |
| Диапазон измерений температуры, °С | от -20 до +350 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | < 0,04 |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 37,8°х28,8° | 28,4°х21,5° |
| Фокусное расстояние, мм | 7 | 19 |
| Пространственное разрешение, мрад | 3,45 | 1,29 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
Таблица 5 - Метрологические характеристики камер тепловизионных GUIDE моделей
D192M, D384M_________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| D192M | D384M | |
| Диапазон измерений температуры^), °С | от -20 до +150 от +100 до +650 от +650 до +1500 (опционально, при использовании высокотемпературной линзы) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| D192M | D384M | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | < 0,035 |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив | 37,8°х28,8° - 14,4°х10,8° | 28,4°х21,5° 57°х45° 13,7°х10,3° |
| Фокусное расстояние, мм (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив | 7 - 19 | 19 8,8 40 |
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив | 3,45 0,65 | 1,29 2,65 0,62 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечание: (*) ( ) - переключается вручную или автоматически | ||
Таблица 6 - Метрологические характеристики камер тепловизионных GUIDE модели D384A
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры(*), °С | от -20 до +150 от +100 до +650 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,035 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 35°х27° |
| Фокусное расстояние, мм | 15 |
| Пространственное разрешение, мрад | 1,60 |
| Наименование характеристики | Значение характеристики |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Примечание: (*) ( ) - переключается вручную или автоматически | |
Таблица 7 - Метрологические характеристики камер тепловизионных GUIDE моделей PC210,
PC230
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PC210 | PC230 | |
| Диапазон измерений температуры^), °С | от -20 до +150 от +100 до +550 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ. (при температуре окружающей среды от +3 до +45 °С), °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С (при температуре окружающей среды от +3 до +45 °С), % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | < 0,04 |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 56°х48° | 25°х19° |
| Фокусное расстояние, мм | 3,2 | 7 |
| Пространственное разрешение, мрад | 3,75 | |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечание: (*) ( ) - переключается вручную или автоматически | ||
Таблица 8 - Метрологические характеристики камер тепловизионных GUIDE модели T120V
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры(*), °С | от -20 до +150 от +100 до +400 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50°х38° |
| Фокусное расстояние, мм | 2,28 |
| Наименование характеристики | Значение характеристики |
| Пространственное разрешение, мрад | 7,6 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Примечание: (*) ( ) - переключается вручную или автоматически | |
Таблица 9 - Основные технические характеристики камер тепловизионных GUIDE моделей
D192F, D384F_________________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| D192F | D384F | |
| Количество пикселей матрицы детектора, пиксели х пиксели | 192x144 | 384x288 |
| Масса, кг, не более | 0,74 | |
| Запись изображений или частота обновлений, Г ц | 9 или 25 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 274x97x98 | |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 15 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 10 - Основные технические характеристики камер тепловизионных GUIDE моделей
D192M, D384M_________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| D192M | D384M | |
| Количество пикселей матрицы детектора, пиксели х пиксели | 192x144 | 384x288 |
| Масса, кг, не более | 0,84 | |
| Запись изображений или частота обновлений, Г ц | 9 или 25 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 274x106x78 | 274x110x78 |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 15 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 11 - Основные технические характеристики камер тепловизионных GUIDE модели D384A
| Наименование характеристики | Значение характеристики |
| Количество пикселей матрицы детектора, пиксели x пиксели | 384x288 |
| Наименование характеристики | Значение характеристики |
| Масса, кг, не более | 0,74 |
| Запись изображений или частота обновлений, Г ц | 9 или 25 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 274x91x78 |
| Напряжение питания, В | 12 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
Таблица 12 - Основные технические характеристики камер тепловизионных GUIDE моделей
PC210, PC230____________________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PC210 | PC230 | |
| Количество пикселей матрицы детектора, пиксели x пиксели | 256x192 | |
| Масса, кг, не более | 0,38 | |
| Запись изображений или частота обновлений, Г ц | 9 или 25 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 194x62x76 | |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 15 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 13 - Основные технические характеристики камер тепловизионных GUIDE модели T120V
| Наименование характеристики | Значение характеристики |
| Количество пикселей матрицы детектора, пиксели x пиксели | 120x90 |
| Масса, кг, не более | 0,35 |
| Запись изображений или частота обновлений, Г ц | 9 или 25 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 194x62x76 |
| Напряжение питания, В | 12 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная | GUIDE (обозначение модели в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на камеры тепловизионные GUIDE (на русском языке) | - | 1 экз. |
| Аккумулятор | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| SD-карта | - | 1 шт. |
| Ремень | - | 1 шт. |
| USB-кабель (Тип С) | - | 1 шт. |
| HDMI кабель (кроме моделей PC210, PC230, T120V) | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Широкоугольный объектив (только для модели D384M) | - | 1 шт.(*) |
| Телеобъектив (только для моделей D192M, D384M) | - | 1 шт.(*) |
| (*) _______ ___ _ ____ ( ) - по дополнительному заказу | ||
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на камеры тепловизионные GUIDE, разработанный компанией Wuhan Guide Sensmart Tech Co., Ltd., Китай.
| Зарегистрировано поверок | 1112 |
| Поверителей | 44 |
| Актуальность данных | 24.10.2025 |
