| Номер в госреестре | 86637-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОГ-110 II II У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОГ-110 II II У1 (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
По конструктивному исполнению трансформаторы представляют собой газонаполненное изделие баковой конструкции, которые состоят из силиконовой покрышки и металлического бака, в котором размещены магнитопровод с первичной и вторичными обмотками. Магнитопровод выполнен шихтованным из листов электротехнической стали, на стержне которого размещены обмотки.
Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.

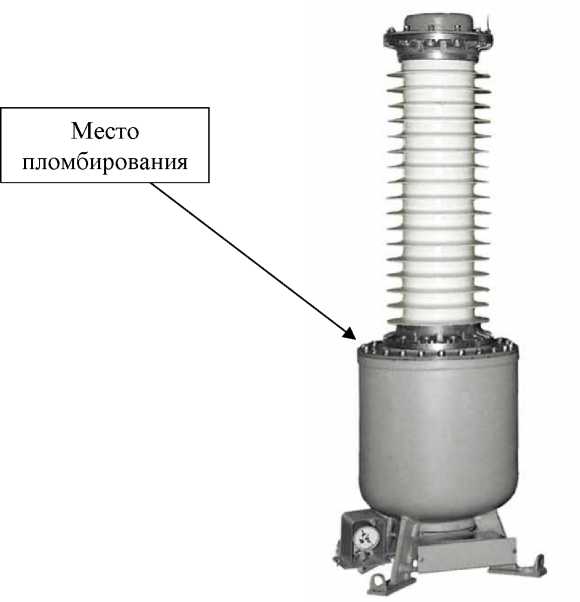

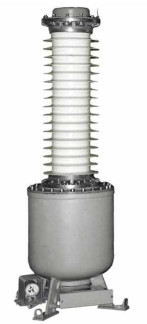

Рисунок 1 - Общий вид трансформатора напряжения НОГ-110 II II У1 и обозначение места пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 53, 54, 55, 56, 57, 58 | |
| Г од выпуска | 2007 |
| Исполнение трансформатора | НОГ-110 II II У1 |
| Номинальное напряжение первичной обмотки, В | 110000/^3 |
| Значения номинальных напряжений вторичных обмоток, В - основных вторичных обмоток - дополнительной вторичной обмотки | 100/V3 100 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичных обмоток - основных вторичных обмоток - дополнительной вторичной обмотки | 0,2 3P |
| Значения номинальных мощностей вторичных обмоток, В\А - основных вторичных обмоток - дополнительной вторичной обмотки | 150 1200 |
| Предельная мощность трансформатора, В^А | 2500 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +50 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НОГ-110 II II У1 | 6 шт. |
| Паспорт | - | 6 шт. |
приведены в разделе 2 «Общие сведения» паспорта трансформатора напряжения.
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
