| Номер в госреестре | 86532-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 2GPE-2417NTF |
| Изготовитель | HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 2GPE-2417NTF (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы являются однофазными заземляемыми, с литой изоляцией.
Трансформаторы имеют один изолированный вывод первичной обмотки на верхней поверхности трансформатора, выполненный в виде резьбового соединения с резьбой М10. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой. Трансформаторы устанавливаются в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформаторов расположена табличка с техническими данными.
К трансформаторам данного типа относятся трансформаторы напряжения 2GPE-2417NTF с зав. №№ 20113572, 20113573, 20113574, 20113577, 20113578, 20113579, 20113584,
20113585, 20113586, 20113587, 20113588, 20113589, 20113590, 20113591, 20113592, 20113594,
20113595, 20113596, 20113598, 20113599, 20113600, 20113569, 20113570, 20113571, 20113575,
20113576, 20113580, 20113581, 20113582, 20113583, 20113593, 20113597, 20113601, 20113602,
20113603, 20113604, 20113605, 20113606, 20113607, 20113608, 20113609, 20113610.
Заводской номер нанесен на маркировочную табличку типографским методом в виде цифрового кода.

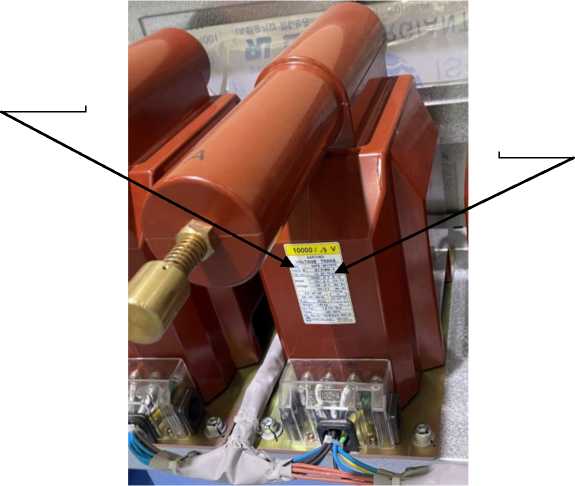

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

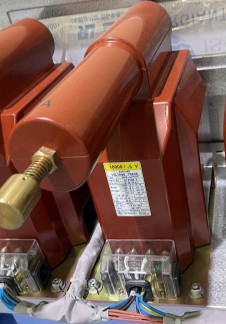

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Класс напряжения, кВ | 10 | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальное напряжение первичной обмотки, кВ | 10/^3 | |
| Номинальное напряжение основной вторичной обмотки, В | 100/^3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | |
| Классы точности вторичной обмотки для измерений по ГОСТ 1983-2015 | 0,5 | |
| Номинальная мощность вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 100 | |
| Класс точности вторичной обмотки для защиты по ГОСТ 1983-2015 | 3P | 6P |
| Номинальная мощность вторичной обмотки для защиты при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 100 | 750 |
| Номинальная частота напряжения сети, Гц | 50 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 337х515х178 |
| Масса, кг, не более | 40 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +40 |
| Средняя наработка до отказа, ч | 350000 |
| Средний срок службы, лет | 25 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения 2GPE-2417NTF | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 42 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
