| Номер в госреестре | 86405-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TPU 73.41 |
| Изготовитель | ABB s.r.o., Чешская Республика |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TPU 73.41 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией.
Трансформаторы тока содержат магнитопровод, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.
Общий вид трансформаторов и место пломбирования представлены на рисунке 1.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора нанесен на самоклеящуюся информационную табличку (шильд) на корпусе.

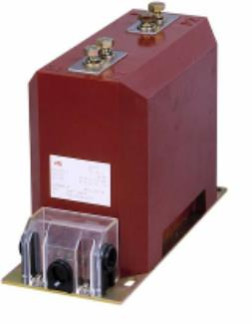

Рисунок 1 - Трансформатор тока TPU 73.41 и обозначение места пломбировки от
несанкционированного доступа
Таблица 1 - Метрологические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Заводской номер | 1VLT5122000211, 1VLT5122000212, 1VLT5122000213, 1VLT5122000214, 1VLT5122000215, 1VLT5122000216 |
| Год выпуска | 2022 |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 1000 |
| Номинальный вторичный ток, А: | |
| 1И1-1И2 | 5 |
| 2И1-2И2 | 5 |
| Номинальная вторичная нагрузка при cos ф=0,8, ВА: 1И1-1И2 | 10 |
| 2И1-2И2 | 10 |
| Класс точности по ГОСТ 7746-2015: | |
| 1И1-1И2 | 0,5S |
| 2И1-2И2 | 0,5 |
Таблица 2 - Основные технические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | TPU 73.41 | 6 шт. |
| Паспорта | - | 6 шт. |
| Техническое описание и руководство по эксплуатации | - | 1 шт. |
приведены в разделе 9 «Порядок установки, подготовка к работе и порядок работы» в техническом описании и руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Правообладатель
Фирма ABB s.r.o., Чешская Республика
Юридический адрес: Vyskocilova 1561/4a, Michle, 14000, Praha 4, Чешская Республика Адрес: Videnska 117, 619 00 Brno, Чешская Республика
