Камеры тепловизионные портативные HIKMICRO HM-TP (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 85485-22 |
| Наименование СИ | Камеры тепловизионные портативные |
| Обозначение типа СИ | HIKMICRO HM-TP |
| Изготовитель | Hangzhou Microimage Software Co., Ltd., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 04.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Камеры тепловизионные портативные HIKMICRO HM-TP (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные портативные HIKMICRO HM-TP изготавливаются в следующих моделях: HM-TP31-3AUF-E1L, HM-TP51-3AXF/W-B1L, HM-TP52-3AQF/W-B20, HM-TP21-6VF/W-M10, HM-TP23 - 10VF/W -M30, HM-TP74-25SVF/W-G40, HM-TP76-25SVF/W-G60. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP31-3AUF-E1L конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и переключатель. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены интерфейс USB и слот для карты памяти.
Камеры тепловизионные портативные HIKMICRO HM-TP моделей HM-TP51-3AXF/W-B1L, HM-TP52-3AQF/W-B20 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, светодиодная лампа, объектив видеокамеры, переключатель и переключатель защиты объектива. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположен интерфейс USB типа С.
Камеры тепловизионные портативные HIKMICRO HM-TP моделей HM-TP21-6VF/W-M10, HM-TP23 - 10VF/W-M30, HM-TP74-25SVF/W-G40, HM-TP76-25SVF/W-G60 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, светодиодная лампа, лазерный целеуказатель и переключатель. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены интерфейс USB и слот для карты памяти.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения (кроме моделей HM-TP31-3AUF-E1L, HM-TP51-3AXF/W-B1L, HM-TP52-3AQF/W-B20).
Фотографии общего вида камер тепловизионных портативных HIKMICRO HM-TP приведены на рисунках 1-5.

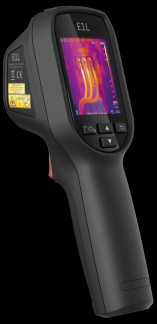

Рисунок 1 - Общий вид камер тепловизионных портативных HIKMICRO HM-TP модели
HM-TP31-3AUF-E1L
Рисунок 4 - Общий вид камер тепловизионных портативных HIKMICRO HM-TP моделей
Место нанесения заводского номера
НМ-ТР21 -6VF/W-М10, НМ-ТР23 -10VF/W-М3 О
Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP21-6VF/W-M10, HM-TP23-10VF/W-M30 наносится в виде наклейки на крышке объектива. Заводской номер камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP31-3AUF-E1L, HM-TP51-3AXF/W-B1L, HM-TP52-3AQF/W-B20, HM-TP74-25SVF/W-G40, HM-TP76-25SVF/W-G60 наносится в виде наклейки на корпусе. Конструкция тепловизоров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО камер тепловизионных портативных HIKMICRO HM-TP модели HM-TP31-3AUF-E1L_
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V5.4.44 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP 51-3 AXFW-B1L, HM-TP52-3AQF/W-B20, HM-TP21-6VF/W-M10, HM-TP23-10VF/W-M30, HM-TP74-25 SVF/W-G40, HM-TP76-25SVF/W-G60_
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V5.5.12 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение HIKMICRO Analyzer устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Автономное приложение HIKMICRO Viewer устанавливается на смартфон и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео и другие функции на телефоне.
Метрологические и основные технические характеристики камер тепловизионных портативных HIKMICRO HM-TP в зависимости от модели приведены в таблицах 2-8.
Таблица 3 - Метрологические характеристики камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP31-3AUF-E1L, HM-TP51-3AXF/W-B1L, HM-TP52-3AQF/W-B20_
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
||
|
HM-TP31- 3AUF-E1L |
HM-TP51- 3AXF/W- B1L |
HM-TP52- 3AQF/W-B20 |
|
|
Диапазон измерений температуры^, °С |
от -20 до +150 от +100 до +550 |
||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
||
|
HM-TP31- 3AUF-E1L |
HM-TP51- 3AXF/W- B1L |
HM-TP52- 3AQF/W-B20 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 |
||
|
Спектральный диапазон, мкм |
от 8 до 14 |
||
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
50,0°х37,2° |
44,4°х32,9° |
50,0°х37,2° |
|
Фокусное расстояние, мм |
3,1 |
3,5 |
3,6 |
|
Пространственное разрешение, мрад |
5,48 |
4,85 |
3,3 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
||
|
Примечание: (*) (’ - переключается вручную или автоматически |
|||
Таблица 4 - Метрологические характеристики камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP21-6VF/W-M10, HM-TP23-10VF/W-M30_
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
HM-TP21-6VF/W -M10 |
HM-TP23 - 10VF/W -M30 |
|
|
Диапазон измерений температуры^, °С |
от -20 до +150 от +100 до +550 |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 |
< 0,035 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
25,0°х18,7° |
37,5°х28,5° |
|
Фокусное расстояние, мм |
6,2 |
10 |
|
Пространственное разрешение, мрад |
2,74 |
1,7 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
|
Примечание: (*) (’ - переключается вручную или автоматически |
||
Таблица 5 - Метрологические характеристики камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP74-25SVF/W-G40, HM-TP76-25SVF/W-G60_
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
HM-TP74-25SVF/W -G40 |
HM-TP76-25SVF/W- G60 |
|
|
Диапазон измерений температуры^, °С |
от -20 до +150 от +100 до +650 |
|
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
HM-TP74-25SVF/W -G40 |
HM-TP76-25SVF/W- G60 |
|
|
Пределы допускаемой абсолютной |
||
|
погрешности измерений температуры в |
±2,0 |
|
|
диапазоне от -20 до +100 °С включ., °С |
||
|
Пределы допускаемой относительной |
||
|
погрешности измерений температуры в |
±2,0 |
|
|
диапазоне св. +100 °С, % |
||
|
Порог температурной чувствительности |
< 0 035 0,035 |
|
|
(при температуре объекта +30 °С), °С |
||
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
|
Углы поля зрения, градус по горизонтали х |
||
|
градус по вертикали (в зависимости от |
||
|
используемого объектива): |
||
|
- стандартный объектив |
19,0°х14,0° |
25,0°х19,0° |
|
- HM-G605-LENS |
35,4°х26,2° |
48,2°х38,5° |
|
- HM-G620-LENS |
9,3°х7,0° |
12,5°х10,0° |
|
- HM-G630-LENS |
5,7°х4,3° |
7,6°х6,1° |
|
Фокусное расстояние, мм (в зависимости от |
||
|
используемого объектива): |
||
|
- стандартный объектив |
25 |
|
|
- HM-G605-LENS |
13 |
|
|
- HM-G620-LENS |
50 |
|
|
- HM-G630-LENS |
82 |
|
|
Пространственное разрешение, мрад: |
||
|
- стандартный объектив |
0,68 |
|
|
- HM-G605-LENS |
1,31 |
|
|
- HM-G620-LENS |
0,34 |
|
|
- HM-G630-LENS |
0,21 |
|
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
|
Примечание: |
||
|
() - переключается вручную или автоматически |
||
Таблица 6 - Основные технические характеристики камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP31-3AUF-E1L, HM-TP51-3AXF/W-B1L, HM-TP52-3AQF/W-B20_
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
||
|
HM-TP31- 3AUF-E1L |
HM-TP51- 3AXF/W-B1L |
HM-TP52- 3AQF/W-B20 |
|
|
Количество пикселей матрицы детектора, пикселихпиксели |
160x120 |
256x192 |
|
|
Масса, кг, не более |
0,35 |
0,36 |
0,36 |
|
Запись изображений или частота обновлений, Гц |
25 |
||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
196x117x59 |
222x124x74 |
222x81x74 |
|
Напряжение питания, В |
3,7 |
||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
HM-TP31- HM-TP51- HM-TP52-3AUF-E1L 3AXF/W-B1L 3AQF/W-B20 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 7 - Основные технические характеристики камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP21-6VF/W-M10, HM-TP23-10VF/W-M30
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
HM-TP21-6VF/W -M10 |
HM-TP23 - 10VF/W -M30 |
|
|
Количество пикселей матрицы детектора, пиксели^пиксели |
160x120 |
384x288 |
|
Масса, кг, не более |
0,66 |
0,66 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
|
Габаритные размеры, мм (длина х ширина х высота), не более |
244x105x100 |
244x104x100 |
|
Напряжение питания, В |
12 (литий-ионная батарея) 5 (через USB) |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
Таблица 8 - Основные технические характеристики камер тепловизионных портативных HIKMICRO HM-TP моделей HM-TP74-25SVF/W-G40, HM-TP76-25SVF/W-G60
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
HM-TP74-25SVF/W -G40 |
HM-TP76-25SVF/W- G60 |
|
|
Количество пикселей матрицы детектора, пиксел^пиксели |
480x360 |
640x512 |
|
Масса, кг, не более |
1,1 |
1,1 |
|
Запись изображений или частота обновлений, Гц |
25 |
25 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
285x128x119 |
285x128x119 |
|
Напряжение питания, В |
12 (литий-ионная батарея) 5 (через USB) |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом.
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная портативная |
HIKMICRO HM-TP (обозначение модели -в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP31-3AUF-E1L (на русском языке) |
- |
1 экз. (в зависимости от модели тепловизора) |
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP51-3AXF/W-B1L (на русском языке) |
||
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP52-3AQF/W-B20 (на русском языке) |
||
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP21-6VF/W -M10 (на русском языке) |
||
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP23 - 10VF/W -M30 (на русском языке) |
||
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP74-25 SVF/W-G40 (на русском языке) |
||
|
Руководство по эксплуатации на камеры тепловизионные портативные HIKMICRO HM-TP модели HM-TP76-25SVF/W-G60 |
||
|
Компакт-диск с ПО |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Объектив HM-G605-LENS |
- |
1 шт.(*) |
|
Объектив HM-G620-LENS |
- |
1 шт.(*) |
|
Объектив HM-G630-LENS |
- |
1 шт.(*) |
|
(*) - по дополнительному заказу (только для моделей HM-TP74-25SVF/W-G40 , HM-TP76-25SVF/W-G60). |
||
приведены в разделе 4 «Измерение температуры» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия фирмы-изготовителя.
