| Номер в госреестре | 85427-22 |
| Наименование СИ | Антенны активные штыревые |
| Обозначение типа СИ | NARDA PMM RA |
| Изготовитель | "NARDA S.r.l", Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 25.04.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны активные штыревые NARDA PMM RA (далее - антенны) предназначены для измерений напряженности электрического поля в диапазоне частот от 9 кГц до 30 МГц при совместной работе с измерительными приемниками (анализаторами спектра, вольтметрами селективными).
Принцип действия антенн основан на преобразовании наведенного в приемной части антенны тока в соответствующее ему напряжение на выходе антенн. Встроенный усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса антенн с волновым сопротивлением выходного коаксиального разъема типа N с номинальным выходным сопротивлением 50 Ом.
Конструктивно антенны состоят из приемного штыря с квадратным противовесом, под которым располагается усилитель и выходной разъем. Приемный штырь имеет разборную конструкцию.
Для измерения напряженности электрического поля антенны подключаются к входу измерительного приемника, анализатора спектра, селективного вольтметра либо иного приемного устройства.
Предусмотрены две модификации: NARDA PMM RA-01 и NARDA PMM RA-01-MTL. Модификации отличаются габаритными размерами несимметричного вибратора антенны (для NARDA PMM RA-01 - 1000 мм, NARDA PMM RA-01-MTL - 1040 мм).

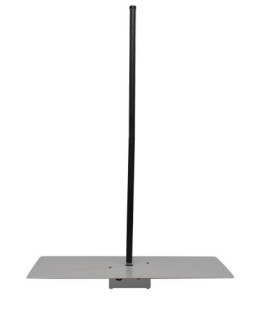

Общий вид антенн и блоков усиления, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
Рисунок 1 - Внешний вид антенн и блоков усиления
Заводской номер наносится на корпус блока усиления антенны в виде наклейки в формате «S.N. ХХХХХХХХХХ», где ХХХХХХХХХХ - заводской номер.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 30 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) | от 8 до 18 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ± 2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| RA-01 | RA-01-MIL | |
| Габаритные размеры блока усиления антенны (высота х ширина х длина), мм, не более | 120х135х150 | |
| Габаритные размеры несимметричного вибратора антенны (высота (диаметр)), мм, не более | 1000 (16) | 1040 (16) |
| Масса, кг, не более | 1,5 | |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, % атмосферное давление, кПа | от + 15 до + 25 от 30 до 80 от 84 до 106 | |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. | |
| RA-01 | RA-01-MIL | ||
| Блок усиления антенны | RA-01 | RA-01-MIL | 1 |
| Несимметричный вибратор | - | - | 1 |
| Опорная плита антенны | - | - | 1 |
| Зарядное устройство для аккумулятора | - | - | 1 |
| Футляр для переноски | - | - | 1 |
| Руководство по эксплуатации | - | - | 1 |
| Методика поверки | - | - | 1 |
приведены в разделе 3 «Применение антенны» документа «Антенны активные штыревые PMM RA-01, PMM RA-01-MIL. Руководство по эксплуатации»
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
