| Номер в госреестре | 84856-22 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | METSECT5VV |
| Изготовитель | "F.LLI PANI DI PANI CLAUDIO E C. S.A.S.", Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 05.03.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

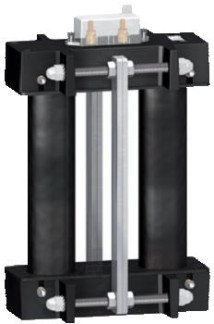

Трансформаторы тока измерительные METSECT5VV (по тексту - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока.
Принцип действия трансформаторов - электромагнитный. Трансформаторы состоят из магнитопровода, первичной и вторичной обмоток. Обмотки разделены между собой изоляцией и размещены в пластмассовой корпусе.
Трансформаторы используются в сочетании с измерительными приборами: амперметрами, счетчиками электроэнергии, измерительными устройствами, контрольными реле и т. д.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Схема обозначений модификаций трансформаторов:
METSECT
Таблица 1 - Метрологические характеристики_
| Наименование характеристик | Значение |
| Номинальное напряжение (Uhom), В | 600 |
| Наибольшее рабочее напряжение трансформатора, В | 720 |
| Частота переменного тока, Гц | 50/60 |
| Диапазон номинальных первичных токов (Лном), А | от 5000 до 6000 |
| Номинальный вторичный ток (/2ном), А | 5 |
| Количество вторичных обмоток | 1 |
| Класс точности вторичных обмоток для измерений | 0,5; 1; 3* |
| Диапазон номинальной вторичной нагрузки (&ном) с коэффициентом мощности cos92=0,8, ВА | от 60 до 70* |
| Номинальный коэффициент безопасности обмотки для измерений, не более | 5 |
| Примечания: * - соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке конкретного трансформатора; | |
| Наименование характеристик | Значение |
| Степень защиты | IP20 |
| Габаритные размеры (длина, ширина, высота ), мм, не более: | 87х175х242 |
| Размеры окна сердечника (ширина, высота), мм, не более: | 55х165 |
| Масса, кг, не более | 3,4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -25 до +50 |
| Средняя наработка на отказ, ч | 250 000 |
| Средний срок службы, лет | 25 |
наносится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность
| Наименование | Обозначение | Количество |
| Трансформатор тока измерительный METSECT5VV | --- | 1 шт. |
| Паспорт | — | 1 экз. |
| Коробка упаковочная | — | 1 шт. |
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя.
