| Номер в госреестре | 84479-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОЛП.4-10 У2 |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОЛП.4-10 У2 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения являются однофазными электромагнитными устройствами с заземляемым выводом «Х» высоковольтной обмотки.
Магнитопровод стержневого типа выполнен из холоднокатаной электротехнической стали, разрезной. Обмотки расположены на магнитопроводе концентрически.
Основная вторичная обмотка предназначена для измерения, учета электроэнергии, дополнительная вторичная обмотка - для питания цепей защиты, автоматики, управления, сигнализации и для контроля изоляции сети.
Обмотки с магнитопроводом залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.
В верхней части трансформаторов напряжения расположен высоковольтный вывод «А» первичной обмотки. Выводы вторичных обмоток и заземляемый вывод «Х» расположены в клеммнике на передней торцевой части внизу трансформаторов напряжения. Вторичные обмотки имеют возможность пломбирования контактов.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения ЗНОЛП.4-10 У2, зав. № 6055, 6056, 6058, 6059, 6060, 7632.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

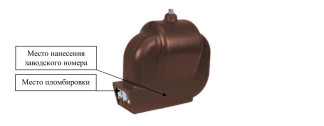

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 6055, 6056, 6058, 6059, 6060, 7632 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +55 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ЗНОЛП.4-10 У2 | 1 шт. |
| Паспорт | ЗНОЛП.4-10 У2 | 1 экз. |
Техническая документация изготовителя
