| Номер в госреестре | 84205-21 |
| Наименование СИ | Манометры-термометры кварцевые автономные |
| Обозначение типа СИ | QMR6 HT |
| Изготовитель | Metrologic Group, Франция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры-термометры кварцевые автономные QMR6 HT (далее - приборы) предназначены для измерений и регистрации давления и температуры при гидродинамических исследованиях в процессе бурения и эксплуатации нефтяных, газовых, газоконденсатных скважинах.
Принцип действия прибора при измерениях давления базируется на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения линейного размера при воздействии давления. Принцип действия при измерениях температуры основан на зависимости частоты чувствительного элемента пьезоэлектрический резонатора от температуры.
Приборы относятся к классу измерительных приборов, осуществляющих автоматические измерения давления и температуры и хранение полученных сигналов с помощью электронного устройства обработки сигналов.
Приборы имеют разборную конструкцию и конструктивно выполнены в виде цилиндрического корпуса из нержавеющей стали с закручивающей крышкой с резьбовым соединением. Внутри корпуса размещен съемный литиевый элемент питания и несъемный блок электроники. Монтаж кварцевого автономного манометр-термометра QMR6 HT на объекте измерений осуществляется при помощи специального держателя на скважинном оборудовании.
Приборы имеют одно исполнение - QMR6 HT.
К данному типу относятся манометры-термометры кварцевые автономные QMR6 HT с заводскими номерами: 99126 и 99151 (2 шт.).
Заводской номер наносится на корпус прибора методом гравировки.
Конструкция прибора не предусматривает нанесение знака поверки на средство измерений.
Общий вид приборов и место нанесения заводского номера приведены на рисунках
сборе. Обозначение места нанесения заводского номера

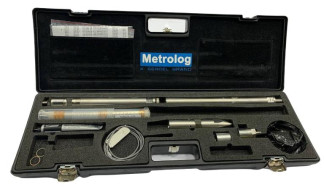

Рисунок 1 - Общий вид манометра-термометра кварцевого автономного QMR6 HT в кейсе
Пломбирование кварцевого автономного манометра-термометра QMR6 HT не предусмотрено.
Программное обеспечение (ПО) манометра-термометра кварцевого автономного QMR6 HT состоит из внутреннего и внешнего (автономного) ПО. Метрологический значимым является только внутреннее ПО, которое устанавливается на заводе-изготовителе во время производственного цикла и осуществляет функции сбора, преобразования, хранения, обработки и представления измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | QMR6 HT |
| Номер версии (идентификационный номер) ПО, не ниже | V0.47 |
Недоступен
Внешнее ПО «METROWIN» не является метрологически значимым и предназначено для программирования работы прибора и передачи результатов измерений из памяти манометра-термометра кварцевого автономного QMR6 HT по каналу USB/RS232 и обеспечения первичной обработки записанных данных.
Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MetroWin |
| Номер версии (идентификационный номер) ПО, не ниже | V4.4 |
| Цифровой идентификатор программного обеспечения | Недоступен |
Метрологические и основные технические характеристики манометра-термометра кварцевого автономного QMR6 HT приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, МПа | от 0,1 до 110 |
| Пределы допускаемой абсолютной погрешности измерений давления, МПа(3) | ±(0,0002 ВПИ(1)+0,001 ИВ(2)) |
| Разрешающая способность по давлению, МПа | 0,00001 |
| Диапазон измерений температуры °С | от 0 до +177 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,15 |
| Разрешающая способность по температуре, °С | 0,001 |
| Программируемое время опроса, с | от 0,1 до 64 800 |
| Примечания: (1) ВПИ - Верхний предел измерений (МПа); (2) ИВ - Измеряемая величина (МПа); (3) Пределы допускаемой абсолютной погрешности измерений давления нормированы при температуре окружающей среды от 0 до плюс 177 °C. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 3 |
| Потребляемый ток, мА | от 0,1 до 4,50(1) |
| Интерфейс передачи данных на ПК | RS232 |
| Объём внутренней памяти, не более: - по температуре, количество записей - по давлению, количество записей | 4 200 000 4 200 000 |
| Габаритные размеры (в сборе): - диаметр, мм, не более - длина, мм, не более | 32 790,00 |
| Масса, г, не более | 2300 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -20 до +177 |
| Примечание: | |
(1) В зависимости от режима работы манометра-термометра кварцевого автономного QMR6 HT._
наносится методом штемпелевания на титульный лист паспорта. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечания |
| Манометр-термометр кварцевый автономный QMR6 HT (в сборе с элементом питания) | QMR6 HT | 2 шт. | - |
| Кейс для транспортировки | - | 2 шт. | - |
| Преобразователь интерфейсов RS232-USB | - | 2 шт. | - |
| Программное обеспечение для программирования манометра-термометра кварцевого автономного QMR6 HT и сбора результатов измерений | METROWIN | 2 экз. | - |
| Комплект ЗИП | - | 2 экз. | У плотнительные кольца, фитинги, герметик |
| Руководство по эксплуатации (на русском языке) | MUO004_B iGauge5, iGaugeGL, iQuartz5 | 2 экз. | - |
| Паспорт (на русском языке) | - | 2 экз. | - |
приведены в разделе 3 руководства по эксплуатации на манометр-термометр кварцевый автономный QMR6 HT.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа.
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900. Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1х 101 - 1 х 107 Па.
Техническая документация фирмы-изготовителя.
