| Номер в госреестре | 84100-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ 20 |
| Изготовитель | Завод "Электроаппарат", г. Ленинград |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ 20 (далее по тексту - трансформаторы) , изготовленные в 1973 году, предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при их установке на заземленных частях закрытых распределительных устройств переменного тока частоты 50 Гц на номинальное напряжение 20 кВ.
Трансформатор шинный с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформатора служит шина токопровода.
Трансформатор состоит из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток.
В изоляционный блок трансформатора залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.
Трансформаторы выпущены в следующих модификациях:
ТШЛ 20 заводской № 3663;
ТШЛ 20-I заводской № 3641.

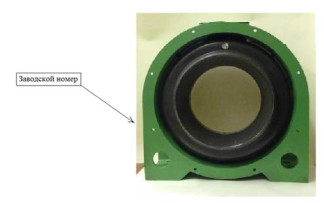

Общий вид трансформаторов представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом тиснения на информационную табличку в месте, указанном на рисунке 1.
Заводской номер
Г
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | ТШЛ 20 | ТШЛ 20-I |
| Заводской номер | 3663 | 3641 |
| Номинальное напряжение, кВ | 20 | |
| Номинальный первичный ток Ьном, А | 8000 | |
| Номинальный вторичный ток Ьном, А | 5 | |
| Номинальная частота йюм, Гц | 50 | |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -5 до +70 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ТШЛ 20 | 1 шт. |
| ТШЛ 20-I | 1 шт. | |
| Паспорт | ТШЛ 20 | 1 экз. |
| ТШЛ 20-I | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора
Техническая документация изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 23.10.2025 |
