| Номер в госреестре | 83925-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX9-6 |
| Изготовитель | Dalian North Instrument Transformer Group Co., Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX9-6 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании переменного тока одного напряжения в переменный ток другого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными заземляемыми трансформаторами опорного типа, с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку трансформатора типографским способом в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Знак утверждения типа на трансформаторы не наносится.

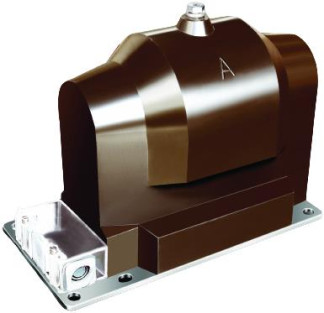

Общий вид трансформаторов и обозначение места нанесения заводского номера, представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
| Место | |
| нанесения | |
| заводского | |
| номера |
Рисунок 1 - Общий вид трансформаторов и обозначение места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| Номинальное первичное напряжение, кВ | 6/V3 |
| Номинальное вторичное напряжение, В | 100/V3 |
| Класс точности основной вторичной обмотки | 0,2 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной и дополнительной вторичных обмоток, В • А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 347 |
| - ширина | 162 |
| - высота | 253 |
| Масса, кг, не более | 28 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -25 до +40 |
| - относительная влажность, % | до 95 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JDZX9-6 | 1 шт. |
| Паспорт | - | 1 экз. |
указаны в разделе 2 «Основные сведения об изделии» документа «Трансформатор напряжения JDZX9-6. Паспорт».
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 22.01.2026 |
