| Номер в госреестре | 83586-21 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | ТВГ-110 |
| Изготовитель | Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш"), г. Екатеринбург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные ТВГ-110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока. На корпусе размещена табличка с указанием заводских номеров и технических данных.
К трансформаторам тока данного типа относятся две модификации трансформаторов тока встроенных:
- ТВГ-110, зав. № 2946-10, 2947-10, 2948-10;
- ТВГ-110 УХЛ2, зав. № 4697, 4699, 4658, А3060-9, А3062-9, А3061-9, А3090-9, А3074-9, А3073-9.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

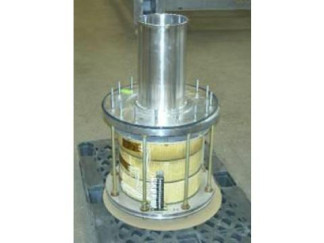

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
| Таблица 1 - Метрологические характеристики т | рансформаторов тока ТВГ-110 | |
| Наименование характеристики | Значение для заводских номеров | |
| 2946-10, 2947-10, 2948-10 | ||
| Номинальный первичный ток Ьном, А | 600 | |
| Номинальный вторичный ток Ьном, А | 1 | |
| Номинальная частота йюм, Гц | 50 | |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | |
| Таблица 2 - Метрологические характеристики т | рансформаторов тока ТВГ-110 УХЛ2 | |
| Значение для заводских номеров | ||
| Наименование характеристики | 4697, 4699, 4658 | А3060-9, А3062-9, А3061-9, А3090-9, А3074-9, А3073-9 |
| Номинальный первичный ток 11ном, А | 600 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 1 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 10 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +55 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный | ТВГ-110 | 1 шт. |
| Паспорт | ТВГ-110 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 24 |
| Поверителей | 2 |
| Актуальность данных | 27.10.2025 |
