| Номер в госреестре | 83386-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZB1-10 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 18.10.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LМZВ1-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - шинные, с литой изоляцией на основе эпоксидного компаунда и не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов, размер сечения которого не более 87 мм.
Для крепления трансформаторы имеют по 4 глухих отверстия. Выводы вторичных обмоток размещены на боковой поверхности корпуса трансформатора.
На передней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Нанесение знака поверки на трансформатор не предусмотрено.

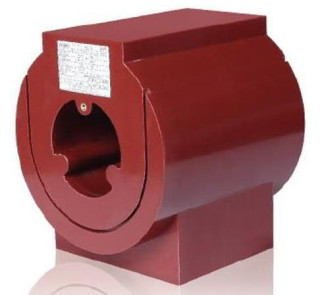

Общий вид средства измерений приведен на рисунке 1. Обозначение места пломбирования от несанкционированного доступа приведено на рисунке 2.
ГА
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 3; 6; 10 |
| Наибольшее рабочее напряжение, кВ | 3,6; 7,2; 12 |
| Номинальный первичный ток, А | 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 4000; 5000; 6000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2; 0,2S; 0,5; 0,5S; 1; 3 |
| Класс точности обмоток для защиты | 5P;10Р |
| Номинальная вторичная нагрузка, В • А | 1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60; 75; 100; 125; 150 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более | 5; 10 |
| Номинальная предельная кратность вторичных обмоток для защиты | 5; 10; 15; 20; 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 295 |
| - Ширина | 220 |
| - Глубина | 260 |
| Масса трансформатора, кг, не более | 30 |
| Условия эксплуатации: - температура окружающей среды, оС | от -25 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LМZВ1-10 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам тока LМZВ1-10
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2768
| Зарегистрировано поверок | 24 |
| Поверителей | 2 |
| Актуальность данных | 28.10.2025 |
