| Номер в госреестре | 83371-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШВ-15Б |
| Изготовитель | ОАО ВО "Электроаппарат", г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШВ-15Б (далее трансформаторы) предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) его в качестве комплектующего изделия в пофазно-экранированных токопроводах генераторных распределительных устройств на номинальное напряжение до 15,75 кВ с номинальной частотой 50 Гц.
Трансформатор тока относится к шинным с воздушной изоляцией с двумя вторичными обмотками. Первичной обмоткой трансформатора тока служит шина токопровода.
В трансформаторе тока ТШВ-15Б вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца.
На каждой вторичной обмотке имеется колодка вторичных выводов.
На обмоткодержателях имеются углубления диаметром 30 мм, служащие для крепления трансформатора тока в кожухе токопровода посредством колонок диаметром 30 мм и гаек диаметром 30 мм.

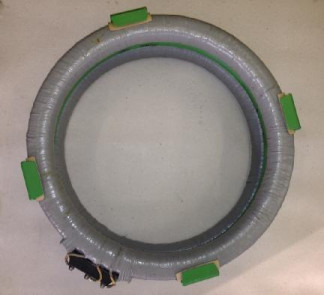

Общий вид трансформатора и место пломбирования представлены на рисунке 1.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Основные метрологические и технические характеристики изложены в табл. 1.
Таблица 1
| Наименование характеристики | Значение |
| ТШВ 15Б | |
| 1 | 2 |
| Номинальное напряжение, кВ | 15 |
| Номинальная частота, Гц | 50 и 60 |
| Номинальный первичный ток, А | 5000, 6000, 8000 |
| Наибольший рабочий ток, А | 5000, 6300, 8000 |
| Номинальный вторичный ток, А | 5 |
| Количество вторичных обмоток | 2 |
| Номинальная вторичная нагрузка с коэффициен-том мощности cos ф2=0,8, В-А | 10 - 40 |
| Класс точности вторичных обмоток: - для защиты | 10Р |
| - для измерений и защиты | 0,5(10Р) |
| Номинальная предельная кратность вторичнойобмотки для защиты | 15; 16 |
| Кратность тока термической стойкости | 20 |
| Время протекания тока термической стойкости, с | 3 |
| Габаритные размеры, мм, не более | 650x685x198 |
| Масса, кг, не более | 46 - 62 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Срок службы до списания, лет, не менее | 30 |
Климатическое исполнение и категория размещения У3 по ГОСТ 15150 Условия эксплуатации:
-69.
плюс 70 минус 5
любое
1000
Номинальные значения климатических факторов внешней среды:
- верхнее рабочее и эффективное значение температуры окружающего воздуха в токопроводе, °С
- нижнее рабочее значение температуры окружающего воздуха, °С
- механические факторы внешней среды - по ГОСТ 17516.1-90 для группы условий эксплуатации М5
- рабочее положение в пространстве
- высота над уровнем моря, м, не более
Таблица 2
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 112, 114, 119) | ТШВ-15Б | 3 шт. |
Отсутствуют
ГОСТ 8.550-86 «Государственный специальный эталон и государственная пове- рочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 16-517.565-80 «Трансформаторы тока типов ТШВ 15 и ТШВ 15Б. Технические условия».
