| Номер в госреестре | 83223-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 220Б-IV У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 220E-IV У1 (далее - трансформаторы тока) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 220E-IV У1 с заводскими номерами №№ 2485, 2484, 2483.

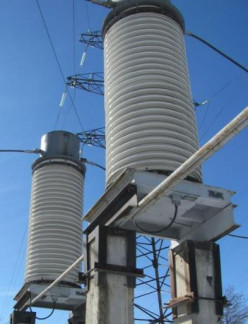

Общий вид средства измерений приведен на рисунке 1, пломбировка трансформатора от несанкционированного доступа не предусмотрена.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на табличку технических данных ударным способом в виде цифрового кода.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У У1
| Наименование параметра | Значение |
| Заводской номер | 2485, 2484, 2483 |
| Номинальное напряжение, кВ | 220 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 1000 |
| Номинальный вторичный ток, А | 1 |
| Номинальная вторичная нагрузка, В-А | 30 |
| Класс точности (по ГОСТ 7746-2001) | 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Год выпуска | 1999 |
Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Трансформатор тока ТФЗМ 220Б-IУ | 3 шт. |
| Паспорт | 3 экз. |
Приведены в разделе «Общие сведения» паспорта трансформатора.
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
