| Номер в госреестре | 82955-21 |
| Наименование СИ | Уровнемеры радиоизотопные |
| Обозначение типа СИ | LevelPRO |
| Изготовитель | Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific, США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радиоизотопные LevelPRO (далее - уровнемеры) предназначены для бесконтактных измерений уровня продуктов коксования в коксовой камере.
Конструктивно уровнемер состоит из блока детектора и блока источника. Блок детектора уровнемера представляет собой металлический корпус, в котором установлены сцинтилляционный детектор, фотоэлектронный умножитель, блок электроники. Блок источника состоит из металлического корпуса, в который помещен источник ионизирующего излучения модели ИГИ-Ц-4-5 на основе радионуклида Cs-137.
К уровнемерам данного типа относятся уровнемеры радиоизотопные LevelPRO с заводскими номерами 60136338-001, 60136338-002, 60136338-003, 60136339-001.
Для измерения уровня блок детектора и блок источника располагают напротив друг друга на стенках коксовой камеры. Принцип действия уровнемера основан на зависимости изменения интенсивности ионизирующего излучения от поглощения в измеряемом материале: ионизирующее излучение, проходящее от блока источника к блоку детектора ослабляется в зависимости от уровня измеряемого материала.

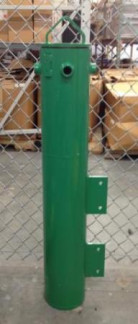

Внешний вид уровнемера представлен на рисунке 1.
Блок детектора уровнемера
Блок источника уровнемера
Информация о названии уровнемера, серийном номере, дате производства, условиях эксплуатации наноситься методом лазерной гравировки на металлическую идентификационную табличку, прикрепленную к корпусу уровнемера.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт уровнемера.
Уровнемер имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EZ Cal II |
| Номер версии (идентификационный номер) ПО | 3.6.0.1 |
Программное обеспечение встроено в блок сбора и обработки данных и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 3625,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений уровня, % | ± 1,0 |
Таблица 3 - Основные технические характеристики
| Радионуклидный источник, используемый в уровнемере | ИГИ-Ц-4-5 |
| Габаритные размеры блока детектора не более, мм: | |
| длина | 4400 |
| высота | 178 |
| ширина | 178 |
| Габаритные размеры блока источника не более, мм: | |
| длина | 408 |
| высота | 315 |
| ширина | 280 |
| Параметры электропитания: | |
| напряжение, В | 220+33 |
| частота, Гц | 50±1 |
| Диапазон рабочих температур эксплуатации, °С | от -40 до +75 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| 1 | 2 | 3 |
| Блок детектора | 60136338-001 | 1 шт. |
| 60136338-002 | 1 шт. | |
| 60136338-003 | 1 шт. | |
| 60136339-001 | 1 шт. | |
| Блок источника | ИГИ-Ц-4-5 | 3 шт. |
| Методика поверки | МП-208-004-2021 | 1 экз. |
| Руководство по эксплуатации | 1-0702-039 | 1 экз. |
| Паспорт | - | 4 экз. |
изложены в разделах 3,4 руководства по эксплуатации уровнемеров радиоизотопных LevelPRO.
Нормативные документы, устанавливающие требования к уровнемерам радиоизотопным LevelPRO
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
