| Номер в госреестре | 98863-26 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 808 (СИКН № 808) |
| Изготовитель | Общество с ограниченной ответственностью «Салым Петролеум Девелопмент» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 808 (СИКН № 808) (далее - СИКН) предназначена для измерений массы нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) блок измерительных линий (БИЛ);
2) блок измерений показателей качества нефти (БИК);
3) система сбора и обработки информации (СОИ).
В состав СИКН входят автономные блоки, представленные средствами измерений, приведёнными в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Место установки | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion мод. CMF400 | БИЛ, БИК | 13425-06 45115-16 |
| Преобразователи давления измерительные 3051S | БИЛ, БИК | 24116-02 24116-08 |
| Датчики давления Агат-100МТ мод. Агат-100МТ-Exd-ДИ | БИЛ, БИК | 74779-19 |
| Преобразователи температуры программируемые ТСПУ 031С | БИЛ, БИК | 46611-16 |
| Датчики температуры 644 | БИЛ, БИК | 39539-08 |
| Влагомеры нефти поточные УДВН-2п | БИК | 77816-20 |
| Преобразователи плотности жидкости Promass Q 300 | БИК | 76031-19 |
| Преобразователи плотности жидкости измерительные 7835 | БИК | 15644-01 15644-06 |
| Комплексы измерительно-вычислительные ИМЦ-07 | СОИ | 75139-19 |
| Примечания: 1) Часть средств измерений из приведённых в таблице могут находиться в резерве. 2) В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы брутто нефти;
- автоматизированное вычисление массы нетто нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку счетчиков-расходомеров массовых на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик счетчиков-расходомеров массовых, поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;
- автоматический и ручной отбор проб нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Место расположения СИКН - площадка ПСН Западно-Салымского месторождения. Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер в виде цифрового обозначения нанесён методом сублимационной печати на информационную табличку, установленную на площадке БИЛ. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

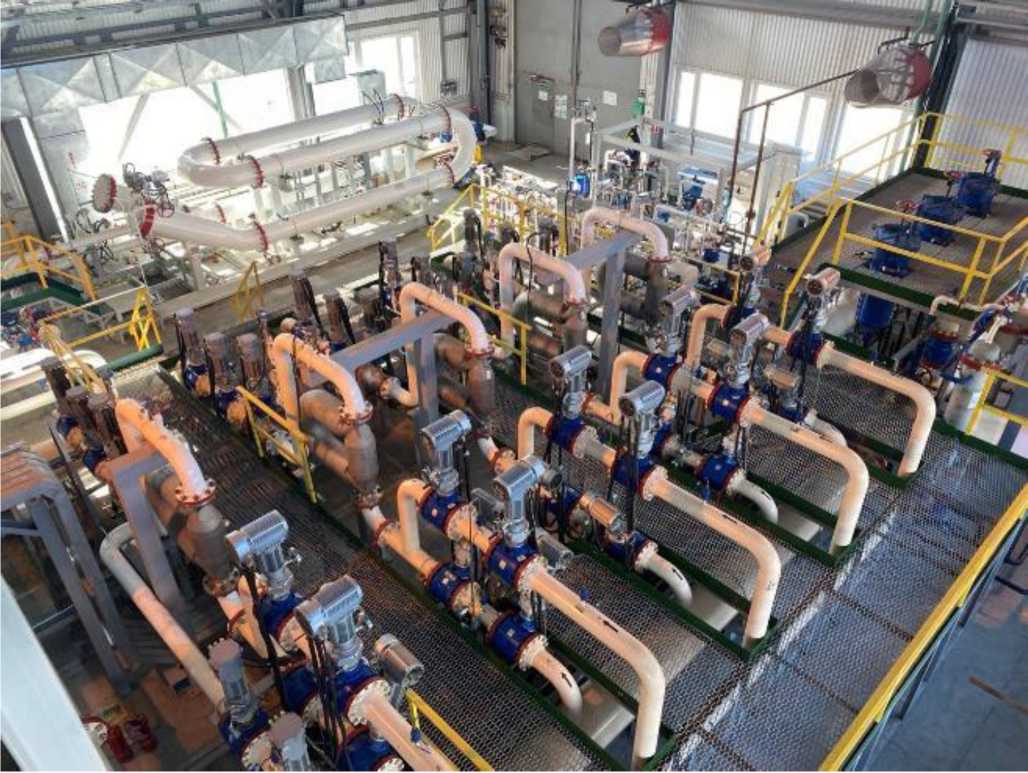

Рисунок 1 - Общий вид СИКН
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного и АРМ оператора.
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| ПО ИВК ИМЦ-07 | АРМ оператора с комплексом ПО «ФОРВАРД 7» | |
| Идентификационное наименование ПО | EMC07.Metrology.dll | libfswmetrology.so |
| Номер версии ПО | PX.7000.01.10 | 7.0.0.2 |
| Цифровой идентификатор ПО | 6АС84С68 | eb3ef79fb108a05168a50228d56065ac |
| Алгоритм вычисления цифрового идентификатора | CRC32 | MD5 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти, т/ч | от 100 до 1750 |
| Пределы допускаемой относительной погрешности измерений, %: - массы брутто нефти - массы нетто нефти | ±0,25 ±0,35 |
| Примечание - указан максимальный диапазон измерений расхода при эксплуатации пяти измерительных линий. Диапазон измерений массового расхода нефти при эксплуатации трех рабочих измерительных линий от 100 до 1050 т/ч. Фактический диапазон измерений расхода определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных линий, шт | 5 (3 рабочих, 1 резервная, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858 |
| Диапазон давления измеряемой среды, МПа | от 0,1 до 1,6 |
| Диапазон температуры измеряемой среды, °C: - в блоке измерительных линий - в блоке измерений показателей качества нефти | от + 5 до + 30 от + 5 до + 40 |
| Диапазон плотности измеряемой среды при стандартных условиях (при температуре 20 °С и избыточном давлении 0,0 МПа), кг/м3 | от 870,1 до 895,0 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Содержание свободного газа | не допускается |
| Условия эксплуатации: - температура окружающего воздуха в помещении , где установлено оборудование, °С, не ниже - температура окружающего воздуха в операторной, °С, не ниже | +5 +20 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом и на информационной табличке СИКН методом сублимационной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Система измерений количества и показателей качества нефти № 808 (СИКН № 808), заводской номер 18 | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
приведены в документе ВЯ-1991/2026 «Масса нефти. Методика измерений системой количества и показателей качества нефти № 808 (СИКН № 808)», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1991/01.00248-2014/2026 от 20.04.2026.
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
