| Номер в госреестре | 98856-26 |
| Наименование СИ | Термоанализаторы динамические механические |
| Обозначение типа СИ | DMA 303 Eplexor |
| Изготовитель | NETZSCH-Gerätebau GmbH |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термоанализаторы динамические механические DMA 303 Eplexor предназначены для измерений термодинамических характеристик веществ и материалов (температуры, в т.ч. температуры фазовых переходов и физико-химических реакций).
Принцип действия термоанализаторов динамических механических DMA 303 Eplexor (далее - термоанализаторы) заключается в следующем: исследуемый образец размещается внутри печи термоанализатора и фиксируется толкателем. Далее задаётся температурная программа, в ходе которой в момент фазового перехода (физико-химической реакции) в образце регистрируется изменение положения толкателя.
Толкатель прикладывает к образцу статическую и/или динамическую силу с помощью электромагнита. Возникающая деформация образца регистрируется бесконтактным динамическим датчиком смещения. Система также может реагировать на деформацию образца с помощью шагового двигателя, где эффективное смещение также отслеживается бесконтактным датчиком. В динамическом эксперименте к образцу прикладывается синусоидально осциллирующая сила. По значениям динамической силы и результирующему синусоидальному отклонению или деформации, учитывая также сдвиг фаз между сигналами, можно определить вязкоупругие свойства образца: модуль накопления E', динамический модуль потерь E'', а также коэффициент потерь tan 6. Для адаптации к образцам различной геометрии и текстуры применяются различные держатели образцов (растяжение, сжатие, проникновение, трехточечный изгиб, сдвиг и др.).
Термоанализаторы позволяют проводить исследование механических свойств материалов как функции температуры и измерения температуры. Измеренная температура может указывать на температуру фазового перехода (плавления, кристаллизации и пр.), массопереноса, изменение в структуре или спекание в исследуемом материале.
Термоанализаторы представляют собой единичный экземпляр: термоанализатор, сер. № DMA30300A-0144, термоанализатор, сер. № DMA30300A-4008, термоанализатор,
сер. № DMA30300A-4009, термоанализатор, сер. № DMA30300A-4010, термоанализатор,
сер. № DMA30300A-4011.
Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из нагревательной печи, измерительной ячейки, состоящей из держателя, толкателя и контрольной термопары, системы сбора и обработки данных, системы охлаждения, системы контроля расхода газа, компьютера, вакуумного насоса, ЖК-дисплея.
Система контроля атмосферы в измерительной ячейке представляет собой встроенное программно-управляемое устройство подачи двух различных газов в измерительную ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Серийный номер термоанализаторов наносится на маркировочные таблички (шильдики), закрепленные на задней стороне корпуса, способом наклеивания. Серийный номер имеет буквенноцифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид термоанализаторов с указанием места нанесения серийного номера представлен на рисунке 1. Пломбирование термоанализаторов не предусмотрено.

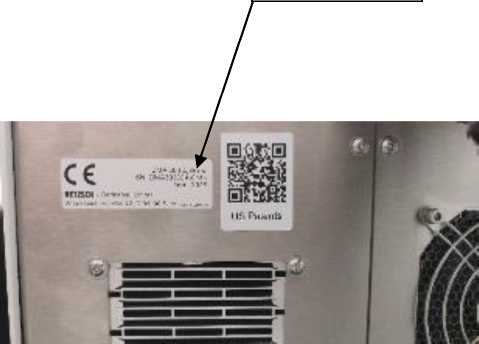

Место нанесения серийного номера
Рисунок 1 - Общий вид термоанализаторов с указанием места нанесения серийного номера
Программное обеспечение термоанализаторов (далее - ПО) состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Proteus |
| Номер версии (идентификационный номер) ПО | 9.х.ххххх.ххх* |
| Цифровой идентификатор ПО | - |
| *х относится к метрологически незначимой части и может принимать значения от 0 до 9. | |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, в т.ч. температуры фазовых переходов, °C | от -170 до +800 |
| Пределы допускаемой абсолютной погрешности измерений температуры, в т.ч. температуры фазовых переходов, °C, в поддиапазонах измерений: - от -170 °С до -70 °С включ. | ±0,8 |
| - св. -70 °С до -30 °С включ. | ±0,8 |
| - св. -30 °С до +15 °С включ. | ±0,8 |
| - св. +15 °С до +400 °С включ. | ±0,8 |
| - св. +400 °С до +600 °С включ. | ±2,0 |
| - св. +600 °С до +800 °С | ±4,0 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость изменения температуры, °С/мин | от 0,01 до 40 |
| Диапазон показаний статической и динамической нагрузки, Н | от 0,001 до 50 |
| Диапазон показаний частоты, Гц | от 0,001 до 150 |
| Диапазон задаваемой амплитуды, мм | ±2,5 |
| Параметры электрического питания: - напряжение питания, В - частота напряжения питания, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 550 650 800 |
| Масса, кг, не более | 90 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающей среды, % | от +15 до +25 от 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термоанализатор динамический механический | DMA 303 Eplexor | 1 шт. |
| Дополнительные элементы: - тигли - система охлаждения - прочие элементы | - | * 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * Количество в соответствии с заказом. | ||
приведены в главе III «Термоанализаторы динамические механические DMA 303 Eplexor. Руководство по эксплуатации».
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия NETZSCH-Geratebau GmbH, Германия.
