| Номер в госреестре | 98858-26 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | AI-2000 |
| Изготовитель | Публичное акционерное общество «Тутаевский моторный завод» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные AI-2000 (далее - системы) предназначены для измерений среднего массового расхода топлива за интервал времени.
Системы состоят из мерного сосуда, рычага с противовесом, тензорезистивного силоизмерительного преобразователя, измерительного преобразователя и трубок, размещенных в едином корпусе.
Мерный сосуд подвешен на рычаг с противовесом, компенсирующим массу мерного сосуда. Рычаг подвешен на тензорезистивный силоизмерительный преобразователь с упругим элементом в виде стержня.
Принцип действия систем основан на измерении массы топлива, прошедшей через мерный сосуд за заданный интервал времени. Масса топлива в мерном сосуде измеряется с помощью тензорезистивного силоизмерительного преобразователя. Электрический сигнал тензорезистивного силоизмерительного преобразователя, пропорциональный измеряемой массе топлива, поступает во вторичный измерительный преобразователь, в котором, посредством масштабирования преобразовывается в цифровую форму и передается в ПЭВМ по интерфейсу RS-485 (протокол Modbus RTU). ПЭВМ с помощью программного обеспечения производит расчет среднего массового расхода топлива за интервал времени.
Топливо поступает в мерный сосуд по трубкам, конструкция которых обеспечивает отсутствие колебаний, влияющих на измерения. Топливо из мерного сосуда с помощью внешнего насоса подается в двигатель внутреннего сгорания, течи топлива возвращаются в мерный сосуд.
К средству измерений данного типа относятся системы измерительные AI-2000, зав. №№ 281728, 484367.

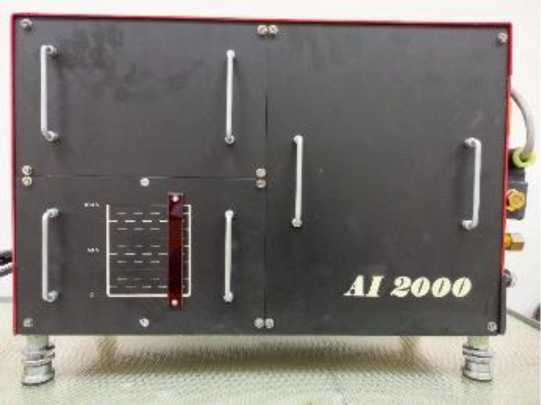

Рисунок 1 - Общий вид системы
Заводской номер, состоящий из арабских цифр, нанесен методом печати на маркировочную табличку, расположенную на задней панели корпуса системы.
Пломбировка систем не предусмотрена.
Нанесение знака поверки на системы не предусмотрено.

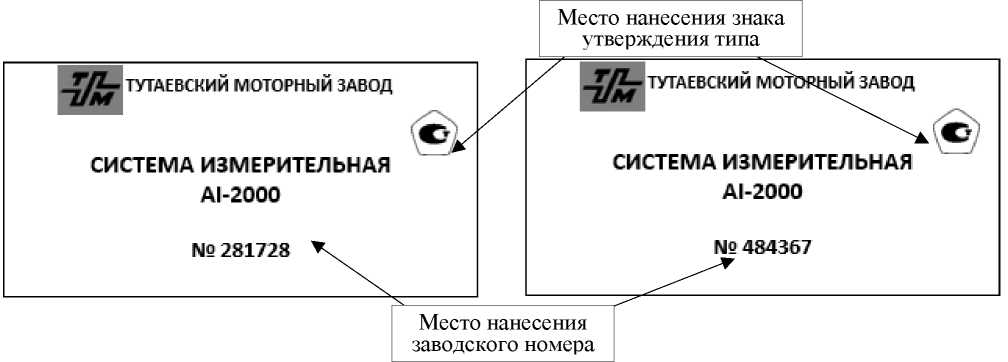

Рисунок 2 - Общий вид (схема) маркировочных табличек
Программное обеспечение (далее - ПО) систем разделено на внутреннее и внешнее.
Внутреннее ПО, установленное во вторичном измерительном преобразователе, предназначено для обработки сигналов тензорезистивного силоизмерительного преобразователя.
Внутреннее ПО является неотъемлемой частью его конструктивного исполнения, не имеет пользовательского интерфейса и не может быть считано, заменено или изменено через внешние интерфейсы. Идентификация внутреннего ПО обеспечивается идентификацией системы измерительной AI-2000 по заводскому номеру, нанесенному на маркировочную табличку, и по паспорту. Конструкция СИ исключает возможность несанкционированного влияния на внутреннее ПО и измерительную информацию.
Внешнее ПО, устанавливаемое на ПЭВМ, предназначено для обработки цифрового сигнала (протокол Modbus RTU) и вычисления среднего массового расхода топлива за интервал времени.
Защита внешнего ПО от несанкционированного доступа реализована в виде паролей доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FRate2.frm |
| Номер версии (идентификационный номер) ПО | _ |
| Цифровой идентификатор ПО | DE51F802 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднего массового расхода топлива за интервал времени, кг/ч | от 1 до 180 |
| Пределы допускаемой относительной погрешности измерений среднего массового расход топлива за интервал времени, % | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±2,4 |
| Масса топлива за время одного измерения, г | от 250 до 1500 |
| Время одного измерения, с, не менее | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +50 |
| - относительная влажность, %, не более | 98 |
| Габаритные размеры, мм, не более: | |
| - длина | 560 |
| - ширина | 240 |
| - высота | 360 |
| Масса, кг, не более | 15 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на маркировочную табличку методом печати и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерительная | AI-2000 | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
