| Номер в госреестре | 98860-26 |
| Наименование СИ | Уровнемеры бесконтактные радарные |
| Обозначение типа СИ | РИЗУР-2030 |
| Изготовитель | Общество с ограниченной ответственностью «НПО РИЗУР» |
| Год регистрации | 2026 |
| Срок свидетельства | 02.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры бесконтактные радарные РИЗУР-2030 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов), сыпучих продуктов в резервуарах, емкостях в технологических установках, в том числе работающих под избыточным давлением.
Принцип действия уровнемеров основан на радиолокационном методе измерения расстояния до поверхности измеряемой среды. Электронный блок (далее - ЭБ) уровнемера генерирует сигнал с непрерывно и линейно изменяющейся частотой, который через первичный преобразователь (далее - ПП) направляется на поверхность измеряемой среды. Отражённый от поверхности сигнал возвращается обратно к ПП.
В электронном блоке при помощи программного обеспечения определяется разность частот между излучаемым и отражённым сигналами. Полученное значение частотного сдвига пропорционально расстоянию до измеряемой среды. Полученное значение преобразуется в аналоговый и цифровой выходной сигнал.
Конструктивно уровнемеры состоят из ЭБ и ПП объединённые конструктивно. ПП содержит устройство присоединения к технологическому процессу и чувствительный элемент, выполненный в виде линзы из радиопрозрачного материала. ЭБ уровнемера может оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
К настоящему типу средств измерений относятся уровнемеры бесконтактные радарные РИЗУР-2030 следующих модификаций РИЗУР-2030-30, РИЗУР-2030-60, РИЗУР-2030-120, которые отличаются друг от друга диапазоном измерений уровня.
Общий вид уровнемеров представлен на рисунке 1.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров (рисунок 2).
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пломбы - наклейки (рисунок 3).
Нанесение знака поверки на уровнемеры не предусмотрено.

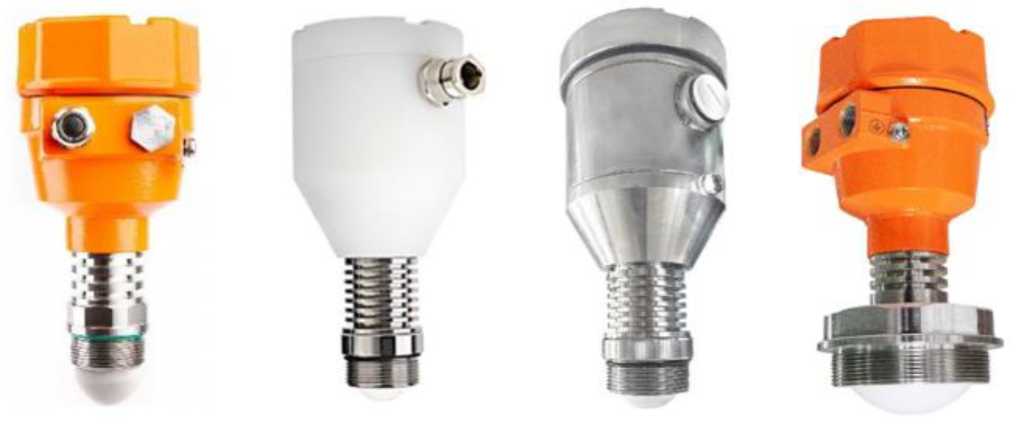

а) б) в) г)

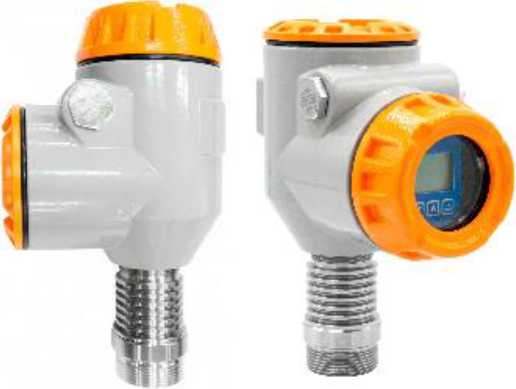

д)
а) алюминиевый корпус с линзой 45 диаметра; б) композитный корпус с линзой 45 диаметра; в) нержавеющий корпус с линзой 45 диаметра; г) алюминиевый корпус с линзой 75 диаметра; д) корпус с вариантами установка цифрового индикатора в верхней или боковой части уровнемера
Рисунок 1 - Общий вид уровнемеров
1 - товарный знак изготовителя; 2 - наименование уровнемера; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры уровнемера: дата изготовления и заводской номер, маркировка взрывозащиты (для взрывозащищенного исполнения), номер сертификата соответствия, орган по сертификации, код степени защиты от внешних воздействий IP по ГОСТ 14254, напряжение питания, температурный диапазон окружающей среды; 5 - специальный знак
взрывобезопасности; 6 - знак утверждения типа.
Рисунок 2 - Общий вид (схема) маркировочной таблички

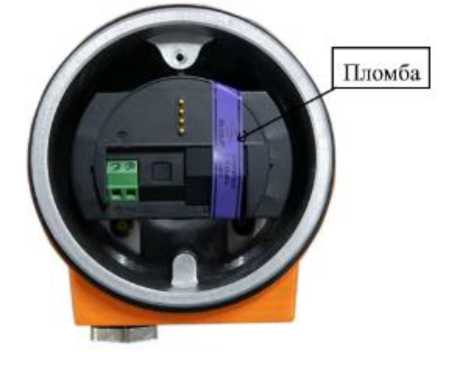

Рисунок 3 - Схема пломбировки от несанкционированного доступа
В уровнемерах применяется встроенное программное обеспечение (далее - ПО) предназначенное для преобразования измеренных величин в числовое значение уровня измеряемой среды, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.12189681.00139 |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня1), мм: - РИЗУР-2030-30 - РИЗУР-2030-60 - РИЗУР-2030-120 | от 0 до 29950 от 0 до 59700 от 0 до 99500 |
| Пределы допускаемой абсолютной погрешности измерений уровня2), мм | ±3, ±5 |
| Диапазон преобразования значения уровня в выходной токовый сигнал, мА: | от 4 до 20 |
| Пределы допускаемой приведенной погрешности преобразования значения уровня в выходной токовый сигнал, % | ±0,05 |
| 1) Фактические значения диапазона измерений уровня указываются в паспорте уровнемера. 2) Фактическое значение погрешности измерений уровня указывается в паспорте уровнемера. При расстоянии до измеряемой поверхности свыше 20000 мм пределы допускаемой абсолютной погрешности измерений уровня определяют по формуле ±[0,90 + 0,45 (L-1)], где L- измеренное значение расстояния до поверхности жидкости или сыпучего продукта, м | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 14 до 36 |
| Диапазон показаний, мм: - РИЗУР-2030-30 - РИЗУР-2030-60 - РИЗУР-2030-120 | от 0 до 30000 от 0 до 60000 от 0 до 120000 |
| Выходной сигнал: - сила постоянного тока, мА - цифровой сигнал | от 4 до 20 Fieldbus, Profibus PA, RS-485 Modbus, HART |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -60 до +801) 95 |
| Параметры измеряемой среды2): - избыточное давление, МПа - температура, °С | от -0,1 до 4 от -60 до +2503) от -60 до +10004) |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 160 130 290 |
| Масса, кг, не более | 12 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Маркировка взрывозащиты: | 1Ex db IIC T6...T5 Gb X PB Ех db I Mb X; 0Ex ia IIC T6...T5 Ga X РО Ех ia I Ma X Ex tb IIIC Т8О...Т95°С Db X |
| Степень защиты по ГОСТ 14254-2015: | IP65 IP67 IP68 |
| 1) Указаны максимально возможные значения, фактические значения указываются в паспорте уровнемера. Эксплуатация уровнемера при температуре минус 60°С возможно только в комплектации с термочехлом. 2) Тип измеряемой среды уровнемеров указывается в паспорте. 3) Указаны максимальные значения. Параметры измеряемой среды конкретного уровнемера указываются в паспорте. 4) При наличии изоляционного фланца - защита от повышенных температур | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч., не менее | 140000 |
| Срок службы, лет, не менее | 19 |
наносится на маркировочную табличку методом лазерной гравировки.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемеры бесконтактные радарные | РИЗУР-2030-30 или РИЗУР-2030-60 или РИЗУР-2030-120 | 1 |
| Комплект проставок для проведения поверки на месте эксплуатации | - | По заказу |
| Руководство по эксплуатации | 12189681.407629.003 РЭ | 1 |
| Паспорт | 12189681.407629.003 ПС | 1 |
приведены в разделе 1.7 «Устройство и работа» документа 12189681.407629.003 РЭ
«Уровнемеры бесконтактные радарные РИЗУР-2030. Руководство по эксплуатации».
Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
12189681.407629.003 ТУ «Уровнемеры бесконтактные радарные РИЗУР-2030.
Технические условия».
