| Номер в госреестре | 81619-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-10-66У3 |
| Изготовитель | МНПО "Электрозавод", г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-10-66У3 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НТМИ-10-66У3 зав. № 1166, 1982, 2981, 3105, 4671, 6582.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.

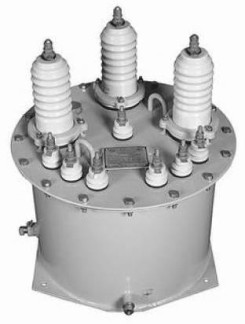

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 1166, 1982, 2981, 3105, 4671, 6582 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100 |
| Номинальная частота Гюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-10-66У3 | 1 шт. |
| Паспорт | НТМИ-10-66У3 | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
